Phoenix Contact AXL SE DO16/1 1088129 Digitalmodul 24 V/DC kaufen

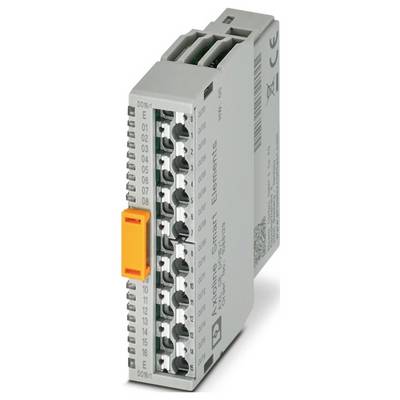

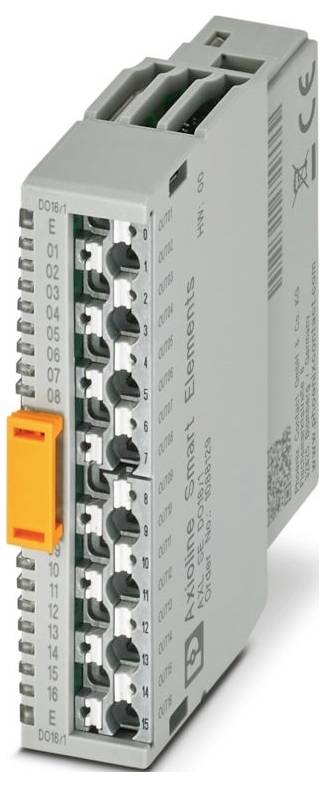

Phoenix Contact AXL SE DO16/1 1088129 Digitalmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (78,98 € / Stück)

78,98 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Maximale Verlustleistung bei Nennbedingung: 1,2 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Ausgangsspannung: 24 V
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: min. 40 mA (ohne angeschlossene Peripherie)
Nennausgangsspannung: 24 V DC
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | parallele Diode
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".;Bei geringem Leiterquerschnitt und großem Strom kann die Klemmstellentemperatur bis zu 45 K über der Umgebungstemperatur liegen.;Beachten Sie bei der Auswahl der Leitungen deren zulässige Betriebstemperatur gemäß IEC oder UL.
Anzahl der Ausgänge: 16
Benennung Ausgang: Digitale Ausgänge
Digital:: Digital:
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Ausgangsspannung im ausgeschalteten Zustand: max. 1 V
Begrenzung induktiver Abschaltspannung: -32,8 V DC ... -15 V DC
Modul: Modul
ID-Code (hex): none
Prozessdatenkanal: 16 Bit
Eingabeadressraum: 0 Byte
Ausgabeadressraum: 2 Byte
Bedarf an Parameterdaten: 9 Byte
Bedarf an Konfigurationsdaten: 6 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
Nennlast induktiv: 12 VA (1,2 H, 48 Ω, bei Nennspannung)
Nennlast Lampen: 12 W (bei Nennspannung)
Nennlast ohmsch: 12 W (48 Ω, bei Nennspannung)
Rückspannungsfestigkeit gegen kurze Impulse: bedingt rückspannungsfest bis 0,5 A für 1 s
Verhalten bei induktiver Überlast: Ausgang kann zerstört werden
Überstromabschaltung: min. 0,7 A
Maximaler Ausgangsstrom je Modul: max. 6 A (Stellen Sie sicher, dass der maximal zulässige Strom von 6 A nicht überschritten wird!)
Belastung min: 10 kΩ
Ausgangsstrom im ausgeschalteten Zustand: max. 300 µA
Schalthäufigkeit: max. 1200 pro Sekunde (bei ohmscher Last, mindestens 50 mA Laststrom);max. 1 pro Sekunde (bei induktiver Nennlast);max. 16 pro Sekunde (bei Lampennennlast)
Verhalten bei Überlast: Abschalten mit automatischem Restart
Signalverzögerung: max. 100 µs (beim Einschalten);max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom)
Ausgangsstrom bei Massebruch im ausgeschalteten Zustand: < 1 mA
Smart Element-Interface: Smart Element-Interface
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Startzeit bis zur Betriebsbereitschaft: < 500 ms
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
Peripherie: Peripherie
