Name: Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalmodul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3579351
Availability: BackOrder

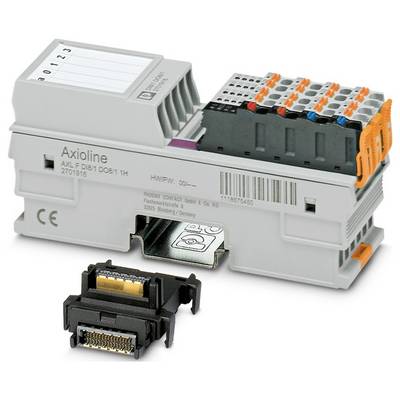

Axioline-Modul mit mehreren farbigen Steckverbindern und einer abnehmbaren Komponente, das in industrieller Automatisierung und elektrischen Systemen verwendet wird.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 19. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (249,99 € / Stück)

249,99 €

inkl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Digitalmodul

Technische Daten

Produktfamilie: Axioline F
Bauform: blockmodular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 35 mm
Höhe: 126,1 mm
Tiefe: 54 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C (Standard, Anwendungen mit UL-Zulassung, Einsatz im explosionsgefährdeten Bereich der Zone 2);-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Axioline F-Stecker
Abisolierlänge: 8 mm
Einbaulage: beliebig (kein Temperatur-Derating)
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 100 MBit/s
Kennzeichnung: Class I, Zone 2, AEx ec IIC T4;Class I, Division 2, Groups A, B, C, D, T4;Ex ec IIC T4 Gc X
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 2,4 W
Prüfdauer: 21 Tage
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Ausgangsspannung: 24 V DC
Anzahl Schnittstellen: 2
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Lieferumfang: inklusive Bussockelmodul und Axioline F-Steckern
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Zertifikat: , 2021122309114456
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 4 A (extern absichern)
Nennausgangsspannung: 24 V DC
Leiteranschluss: Leiteranschluss
Temperatur: 25 °C ±1 K
Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | parallele Diode | mit externer Absicherung 5 A (nur für die Inbetriebnahme)
UKEX: UKEX
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Besondere Eigenschaften: Extreme Conditions-Variante
CCC / China-Ex: CCC / China-Ex
Anzahl der Ausgänge: 8
Benennung Eingang: Digitale Eingänge
Benennung Ausgang: Digitale Ausgänge
Beschreibung des Eingangs: EN 61131-2 Typ 1 und 3
Anzahl der Eingänge: 8
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Digital:: Digital:
Eingangsspannungsbereich "0"-Signal: -3 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
Eingangsfilterzeit: 3000 µs (Default);1000 µs;< 100 µs
Versorgungsspannung: 24 V DC
Ausgangsspannung im ausgeschalteten Zustand: max. 1 V
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Begrenzung induktiver Abschaltspannung: -25,8 V ... -15 V
Modul: Modul
Eingabeadressraum: 1 Byte
Ausgabeadressraum: 1 Byte
Bedarf an Parameterdaten: 3 Byte
Bedarf an Konfigurationsdaten: 7 Byte
Nenneingangsspannung UIN: 24 V DC
Nenneingangsstrom bei UIN: 2,4 mA
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
Nennlast induktiv: max. 12 VA (1,2 H, 48 Ω, bei Nennspannung)
Nennlast Lampen: max. 12 W (bei Nennspannung)
Nennlast ohmsch: max. 12 W (48 Ω, bei Nennspannung)
Rückspannungsfestigkeit gegen kurze Impulse: bedingt rückspannungsfest bis 0,5 A für 1 s
Verhalten bei induktiver Überlast: Ausgang kann zerstört werden
Überstromabschaltung: ab 0,7 A
Axioline F-Lokalbus: Axioline F-Lokalbus
Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 50 Hz, 1 min
Axioline F-Stecker: Axioline F-Stecker
Prüfung (Schadgas): Prüfung (Schadgas)
Prüfnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
Luftfeuchtigkeit (relativ): 75 % ±3 %
Volumenkonzentration H2S (Schwefelwasserstoff): 50 ppb
Volumenkonzentration NO2 (Stickstoffdioxid): 1250 ppb
Volumenkonzentration Cl2 (Chlor): 10 ppb
Volumenkonzentration SO2 (Schwefeldioxid): 300 ppb
Maximaler Ausgangsstrom je Modul: max. 4 A (extern absichern)
Belastung min: 10 kΩ
Ausgangsstrom im ausgeschalteten Zustand: max. 300 µA
Schalthäufigkeit: max. 10000 pro Sekunde (bei mindestens 50 mA Laststrom);max. 1 pro Sekunde (bei induktiver Nennlast);max. 16 pro Sekunde (bei Lampennennlast)
Verhalten bei Überlast: Abschalten mit automatischem Restart
Signalverzögerung: max. 100 µs (beim Einschalten);max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom)
Ausgangsstrom bei Massebruch im ausgeschalteten Zustand: < 1 mA
Potenziale: Einspeisung für digitale Ein- und Ausgabemodule (UIO): Potenziale: Einspeisung für digitale Ein- und Ausgabemodule (UIO)

Produkt-Art: Digitalmodul

Typ: AXL F DI8/1 DO8/1 XC 1H

Anzahl digitale Eingänge max.: 8

Anzahl Eingänge max.: 8

Anzahl Ausgänge max.: 8

Anzahl Eingänge: 8 x

Anzahl Ausgänge: 8 x

Max. Ausgangsstrom je Kanal: 500 mA

Ausgangssignal Spannung: 24 V

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 126.1 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 126.1 mm

Anschlusstechnik: 1-Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 4 A

Herst.-Teilenr.: 2702017

Ausführung: blockmodular

Montageart (Details): Tragschienenmontage

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

Tiefe: 52.649984 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalmodul 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalmodul 24 V/DC, 5 V/DC

Beschreibung

Axioline F, Digitalein-/-ausgabemodul, Digitale Eingänge: 8, 24 V DC, Anschlusstechnik: 1-Leiter, Digitale Ausgänge: 8, 24 V DC, 500 mA, Anschlusstechnik: 1-Leiter, Extreme Conditions-Variante, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
