Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-Modul 5 V/DC kaufen

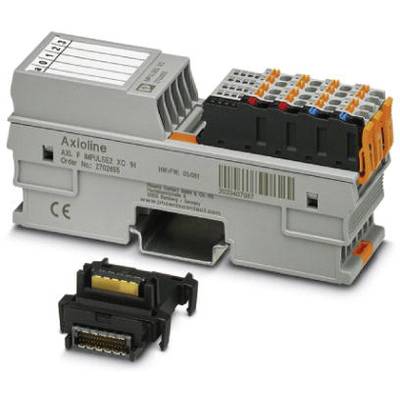

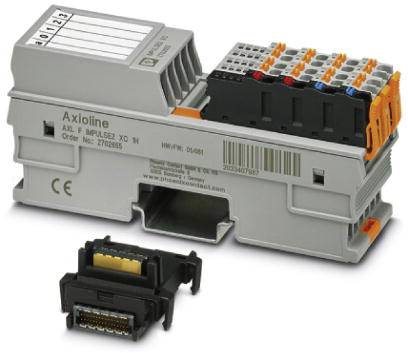

Ein Axioline-Modul und ein Stecker. Hauptsächlich genutzt in der industriellen Automatisierungstechnik.

Abbildung ähnlich

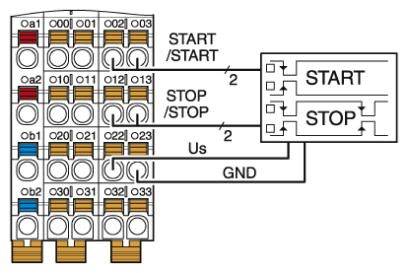

Ein elektrisches Schaltbild zeigt Verbindungen zwischen Tastern 'START', 'STOP' und Klemmen 001 bis 032 mit verkabelten Eingängen.

Ein elektrisches Terminalmodul mit Beschriftungen 'IMPULSE2 XC' und ID-Nummer 2702656. Zeigt verschiedene Anschlüsse und Kontrollleuchten.

'Schematische Darstellung eines elektrischen Schaltplans mit einer Klemme, die Eingänge IN1 und IN4 und eine Spannung von +24 V zeigt.'

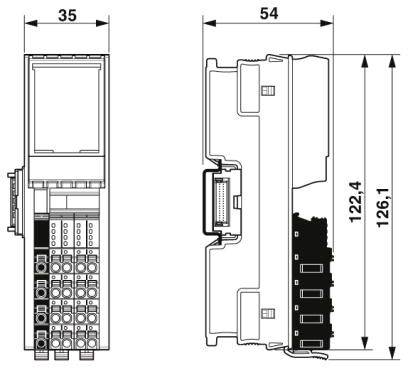

Technische Zeichnung eines elektronischen Geräts mit Abmessungen: Breite 35 mm, Höhe 126,1-126,4 mm, Tiefe 54 mm.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

10 Stück

Verkauf und Versand:

FEGA & Schmitt Elektrogroßhandel GmbH AGB

Anzahl

Stück

Gesamt

726,80 €

zzgl. MwSt.

25,21 €

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Bald verfügbar

Kostenfreier Versand

735,00 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Beschreibung des Eingangs: EN 61131-2 Typ 1 und 3
Anzahl der Eingänge: 4
Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
Eingangsfilterzeit: 250 µs
Eingangsspannungsbereich \"0\"-Signal: -3 V DC ... 5 V DC
Eingangsspannungsbereich \"1\"-Signal: 11 V DC ... 30 V DC
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 134 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Übertragungsgeschwindigkeit: 100 MBit/s
Leistungsaufnahme: max. 0,75 W

Produkt-Art: I/O-Modul

Typ: AXL F IMPULSE2 XC 1H

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 5 V/DC

Höhe: 126.1 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 126.1 mm

Anschlusstechnik: 1-Leiter

Max. Stromaufnahme: 150 mA

Herst.-Teilenr.: 2702655

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-Modul 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-Modul 5 V/DC

Beschreibung

2 Kanäle für magnetostriktive Wegaufnehmer mit Start/Stopp-Schnittstelle. 5 Stoppereignisse pro Kanal. Automatischer Parameter-Upload. 4 digitale Eingänge. Gespeichertes Gerätetypenschild. Diagnose- und Statusanzeigen. Unter extremen Umgebungsbedingungen einsetzbar. Erweiterter Temperaturbereich -40°C...+70°C (Siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt). Teilweise lackierte Leiterplatten.
