Phoenix Contact AXL F IOL8 2H 1027843 I/O-Modul kaufen

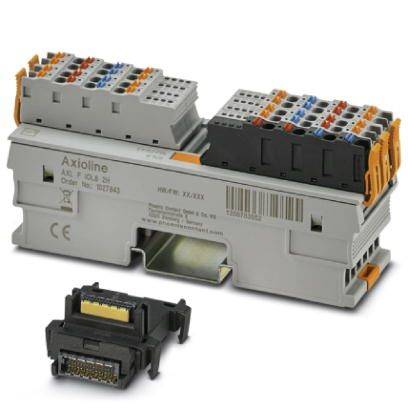

Ein dreiteiliges elektrisches Steckverbindersystem mit mehreren Anschlüssen, in Grau und Orange, zur Verbindung elektrischer Komponenten.

Abbildung ähnlich

Ein elektronisches Modul mit mehreren Anschlüssen und LED-Anzeigen, vermutlich zur Steuerung oder Überwachung in einem industriellen Kontext.

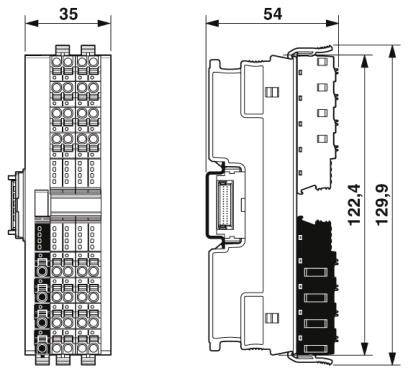

Technische Zeichnung eines elektronischen Moduls mit Abmessungen: Breite 35 mm, Höhe 129,9 mm, Tiefe 54 mm. Zeigt Anschlüsse und Befestigungspunkte.

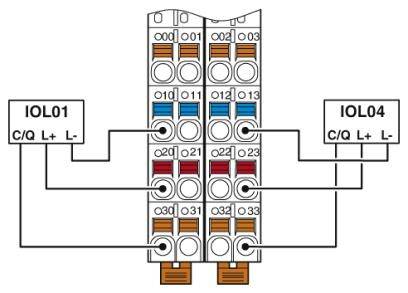

Schaltplan eines elektrischen Anschlusses mit Bezeichnungen IOL01 und IOL04. Verbindungslinien zeigen Anschlüsse und ihre Zuordnungen.

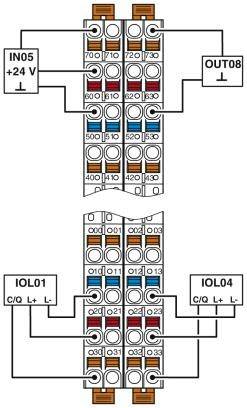

'Diagramm einer Schaltung mit Beschriftungen IN05 +24 V, OUT08, IOL01, IOL04. Zeigt Verkabelung zwischen Anschlüssen und Modulen.'

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (325,00 € / Stück)

325,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

I/O-Modul

Unterstützt Protokoll für EtherNet/IP: nein, Funkstandard Bluetooth: nein, Funkstandard WLAN 802.11: nein, Funkstandard GPRS: nein, IO-Link Master: ja, Systemkomponente: ja, Schutzart (IP): IP20, Mit Potentialtrennung: ja, Feldbusanschluss über seperaten Buskoppler möglich: ja, Tragschienenmontage möglich: ja, Wand-/Direktmontage möglich: nein, Fronteinbau möglich: nein

Technische Daten

Beschreibung des Eingangs: IO-Link-Ports in der Betriebsart digitaler Eingang (DI)
Anzahl der Eingänge: max. 8 (EN 61131-2 Typ 1)
Eingangsfilterzeit: 1 µs
Eingangsspannungsbereich \"0\"-Signal: -0,3 V DC ... 5 V DC
Eingangsspannungsbereich \"1\"-Signal: 11 V DC ... 30 V DC
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 215 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl der Ausgänge: max. 8
Einbaulage: beliebig (kein Temperatur-Derating)
Abisolierlänge: 8 mm
Verschmutzungsgrad: 2
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,2 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 24
Leiterquerschnitt AWG max: 16
Übertragungsgeschwindigkeit: 100 MBit/s

Produkt-Art: I/O-Modul

Typ: AXL F IOL8 2H

Anzahl digitale Eingänge max.: 8

Anzahl Eingänge max.: 8

Anzahl Ausgänge max.: 8

Höhe: 129.9 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 129.9 mm

Anschlusstechnik: 3-Leiter

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1027843

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2208987 Phoenix Contact AXL F IOL8 2H 1027843 I/O-Modul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2208987 Phoenix Contact AXL F IOL8 2H 1027843 I/O-Modul

Beschreibung

Anschluss der Sensoren in 3-Leiter-Technik. Anschluss der Aktoren in 2-Leiter-Technik. Parameterdatenhaltung auf dem Master. IO-Link-Spezifikation V1.1.2. Gespeichertes Gerätetypenschild.
