Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline-Klemme 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: InStock

Grünes elektronisches Modul von Phoenix Contact, Modell ELR H3-I, zur Verwendung in industriellen Steuerungssystemen.

Schaltplan eines SUPI 4 Moduls mit Mikrocontroller, Supervisor, MUX, und Anschlüssen für 24V Versorgung. Busleitungen oben, Erdung unten.

Ein grünes altes Mobiltelefon mit Nummerntasten, einem runden Lautsprecher oben und dem Wort 'EIN-MÜ' auf dem Display.

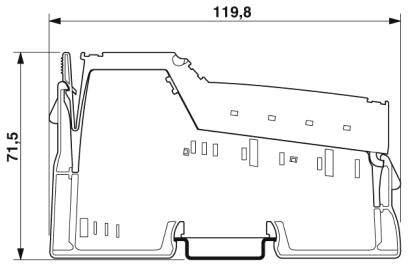

Technische Zeichnung einer seitlichen Schnittansicht eines Profils. Abmessungen: 119,8 mm Breite und 71,5 mm Höhe. Linien und Strukturen erkennbar.

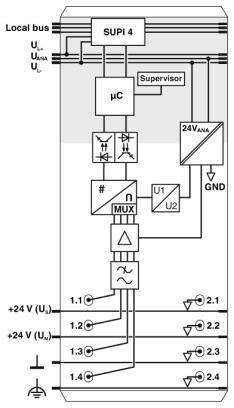

Schaltplan zeigt einen Mikrocontroller mit Verbindungen zu einem Supervisor, einem Multiplexer und mehreren Anschlüssen, darunter +24V und GND.

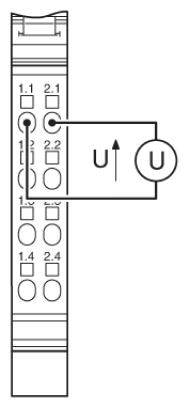

Diagramm eines elektrischen Schaltplans mit Kennzeichnungen für Spannung (U) und polarisierten Elektronikkomponenten.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (132,00 € / Stück)

132,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Beschreibung des Eingangs: Single-Ended-Eingänge, Spannung
Anzahl der Eingänge: 4
Farbe: grün
Nettogewicht: 69 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Übertragungsgeschwindigkeit: 500 kBit/s
Leistungsaufnahme: typ. 0,8 W
Auflösung A/D-Wandler: 12 Bit

Produkt-Art: Inline-Klemme

Typ: IB IL AI 4/U/0-10-ECO

Anzahl analoge Eingänge max.: 4

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 7.5 V/DC

Höhe: 119.8 mm

Länge: 71.5 mm

Breite: 12.2 mm

: IP20

Abm.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Anschlusstechnik: 2-Leiter

Anschluss: Inline-Datenrangierer

Max. Stromaufnahme: 60 mA

Herst.-Teilenr.: 2702496

Ausführung: IB IL AI 4/U/0-10-ECO

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: 0 °C

Logikspannung U: 7.5 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline-Klemme 7.5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline-Klemme 7.5 V/DC

Beschreibung

4 analoge Eingabekanäle. Anschluss der Sensoren in 2-Leiter-Technik. Spannungsbereich: 0 V ... 10 V. Datenformat: Normierte Darstellung. Auflösung: 12 Bit. Diagnoseanzeige.

Lieferumfang

Geliefert wird: Phoenix Contact Inline-Klemme IB IL AI 4/U#2702496, Verpackungseinheit: 1 Stk., EAN: 4055626205021

Beschreibung

4 analoge Eingabekanäle. Anschluss der Sensoren in 2-Leiter-Technik. Spannungsbereich: 0 V ... 10 V. Datenformat: Normierte Darstellung. Auflösung: 12 Bit. Diagnoseanzeige.
