Name: Phoenix Contact IL CO BK-PAC 2702230 Buskoppler 24 V/DC
Brand: Phoenix Contact
SKU: 2209817
Availability: BackOrder

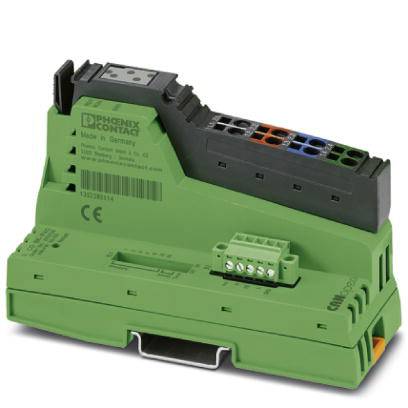

Grünes Phoenix-Contact-Relaismodul mit mehreren Anschlüssen und CE-Kennzeichnung, auf dem 'Made in Germany' steht.

'Phoenix Contact IL CO BK4-PAC' Modul, zeigt Anschlüsse und Statusanzeigen für industrielle Kommunikation. Links: Adressschalter.

'Schaltplan einer elektrischen Schaltung mit Mikrocontroller (µC), Interface-Board (IB), und verschiedenen Spannungsumwandlern. Verbindungen und Anschlüsse sind gekennzeichnet.'

'Blockdiagramm der elektrischen Schaltung mit Mikrocontroller, Indikatorschaltung und Anschlüssen für lokalen Bus, Stromversorgungen.'

Technische Zeichnung eines Elektromoduls, Ansicht von vorne und der Seite. Größenangaben: Breite 40 mm, Tiefe 71,5 mm, Höhe 119,4 mm.

Schaltplan eines Geräts mit DC-Stromversorgung. Zeigt Anschlüsse für 24 V DC. Markiert mit 'UBk', 'Us', und 'Um'. CANopen-kompatibel.

1/6

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 12. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (261,80 € / Stück)

261,80 €

inkl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Buskoppler

Technische Daten

Farbe: grün
Nettogewicht: 168,5 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Übertragungsgeschwindigkeit: 1 MBit/s, 800 kBit/s, 500 kBit/s, 250 kBit/s, 125 kBit/s, 50 kBit/s, 20 kBit/s, 10 kBit/s (einstellbar über DIP-Schalter oder automatische Erkennung)
Leistungsaufnahme: typ. 1,3 W (Gerät gesamt)

Produkt-Art: Buskoppler

Typ: IL CO BK-PAC

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 24 V/DC

Höhe: 119.4 mm

Länge: 71.5 mm

Breite: 40 mm

: IP20

Abm.: (L x B x H) 71.5 x 40 x 119.4 mm

Anschlusstechnik: COMBICON

Anschluss: COMBICON

Max. Stromaufnahme: 51 mA

Feldbussystem: CANopen®

Herst.-Teilenr.: 2702230

Ausführung: IL CO BK-PAC 2702230

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -25 °C

Logikspannung U: 24 V/DC

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herst.-Teilenr.

Produkt-Art

Betriebsspannung

Anschluss

Phoenix Contact AXC F IL ADAPT 1020304 SPS-Erweiterungsmodul 24 V/DC

Bestell-Nr.:2208975

Lieferung Do., 12. Nov.

Versand durch Conrad Electronic

1020304

SPS-Erweiterungsmodul

24 V/DC

Zugfederanschluss

Stück

Min.: 1

Vielfache: 1

153,51 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS-Erweiterungsmodul 24 V/DC

Bestell-Nr.:2209737

Lieferung Do., 12. Nov.

Versand durch Conrad Electronic

2403115

SPS-Erweiterungsmodul

24 V/DC

Push-in-Anschluss

Stück

Min.: 1

Vielfache: 1

296,31 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dezentrales I/O-Gerät

Bestell-Nr.:2209865

Lieferung Mo., 25. Jan. 2027

Versand durch Conrad Electronic

2702660

Dezentrales I/O-Gerät

M12-Steckverbinder

Stück

Min.: 1

Vielfache: 1

183,26 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Bestell-Nr.:2209863

Lieferung Mo., 8. März 2027

Versand durch Conrad Electronic

2702658

Dezentrales I/O-Gerät

M12-Steckverbinder

Stück

Min.: 1

Vielfache: 1

140,42 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dezentrales I/O-Gerät 24 V/DC

Bestell-Nr.:2209864

Lieferung Mo., 8. März 2027

Versand durch Conrad Electronic

2702659

Dezentrales I/O-Gerät

24 V/DC

M12-Steckverbinder

Stück

Min.: 1

Vielfache: 1

154,70 €^*

Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC

Bestell-Nr.:2209838

Lieferung Do., 12. Nov.

Versand durch Conrad Electronic

2702463

Buskoppler

24 V/DC

Push-in-Anschluss

Stück

Min.: 1

Vielfache: 1

446,25 €^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppler 24 V/DC

Bestell-Nr.:2209746

Lieferung Do., 12. Nov.

Versand durch Conrad Electronic

2403869

Buskoppler

24 V/DC

Push-in-Anschluss

Stück

Min.: 1

Vielfache: 1

339,15 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-Modul 5 V/DC

Bestell-Nr.:2209792

Lieferung Di., 6. Apr. 2027

Versand durch Conrad Electronic

2701226

I/O-Modul

5 V/DC

Push-in-Anschluss

Stück

Min.: 1

Vielfache: 1

299,88 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC

Bestell-Nr.:2208989

Lieferung Do., 12. Nov.

Versand durch Conrad Electronic

1027904

I/O-Modul

5 V/DC

Push-in-Anschluss

Stück

Min.: 1

Vielfache: 1

193,97 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC

Bestell-Nr.:2208901

Lieferung Do., 12. Nov.

Versand durch Conrad Electronic

1004925

I/O-Modul

5 V/DC

Push-in-Anschluss

Stück

Min.: 1

Vielfache: 1

261,80 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209817 Phoenix Contact IL CO BK-PAC 2702230 Buskoppler 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209817 Phoenix Contact IL CO BK-PAC 2702230 Buskoppler 24 V/DC

Beschreibung

Auto-Baudraten-Erkennung im CANopen®-Netzwerk. Programmierbare Modi für das Verhalten im Fehlerfall. Emergency Messages. Integrierter Abschlusswiderstand über DIP-Schalter zu- oder abschaltbar. Gleichzeitige Unterstützung von zwei SDO-Servern. Triggermodi: Event, Timer, Remote Request. Node und Life Guarding. Heartbeat. Anschluss an CANopen® mit 5-poligem MINI COMBICON-Steckverbinder.
