Phoenix Contact IL EC BK-PAC 2702507 Buskoppler 24 V/DC kaufen

Ein grünes elektronisches Gerät mit Steckeranschlüssen und einem schwarzen oberen Teil, geeignet zur Verwendung in Schaltschrankinstallationen.

Abbildung ähnlich

Ein grünes elektronisches Modul mit zwei Ethernet-Anschlüssen unten. Oben befinden sich Statusleuchten für 'RDY', 'RUN' und 'ERR'.

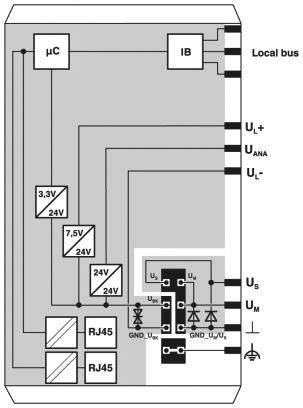

Schaltplan eines elektronischen Moduls mit Mikrocontroller, mehreren RJ45-Anschlüssen und 24V-Stromversorgung, zeigt Verbindungen und Busleitung.

'Technische Zeichnung eines Geräts mit Abmessungen: Höhe 119,4, Breite 40 und Tiefe 71,5. Front- und Seitenansicht des Geräts.'

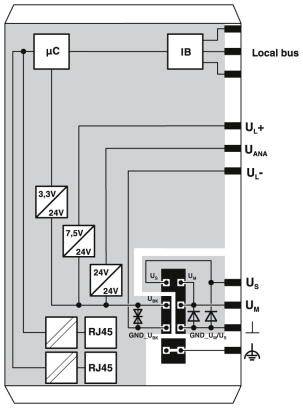

Schaltplan eines elektronischen Moduls mit verschiedenen Anschlüssen, darunter RJ45-Buchsen, Mikrocontroller ('µC') und eine Busverbindung.

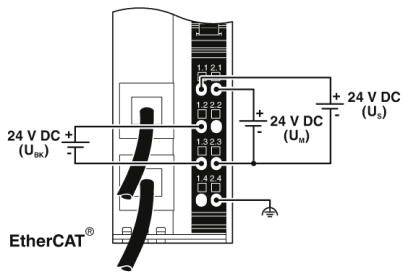

'Schaltplan zeigt Stromanschlüsse für 24 V DC an einem Gerät mit EtherCAT-Schnittstelle. Verbindungen sind deutlich mit U_BK, U_M und U_S gekennzeichnet.'

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (220,00 € / Stück)

220,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Farbe: grün
Nettogewicht: 169 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Übertragungsgeschwindigkeit: 100 MBit/s (Voll-Duplex)
Leistungsaufnahme: typ. 1,7 W (Gerät gesamt)

Produkt-Art: Buskoppler

Typ: IL EC BK-PAC

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 24 V/DC

Höhe: 119.4 mm

Länge: 71.5 mm

Breite: 40 mm

: IP20

Abm.: (L x B x H) 71.5 x 40 x 119.4 mm

Anschluss: RJ45, Autonegotiation

Max. Stromaufnahme: 70.6 mA

Herst.-Teilenr.: 2702507

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buskoppler 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buskoppler 24 V/DC

Beschreibung

2 RJ45-Anschlüsse. Automatische Adressierung. Abbildung der Station als modulares EtherCAT®-Gerät mittels Modular Device Profile (MDP). Azyklische Datenkommunikation (Mailbox-Protokolle). Unterstützung von SafetyBridge V3. Firmware-Update-fähig.
