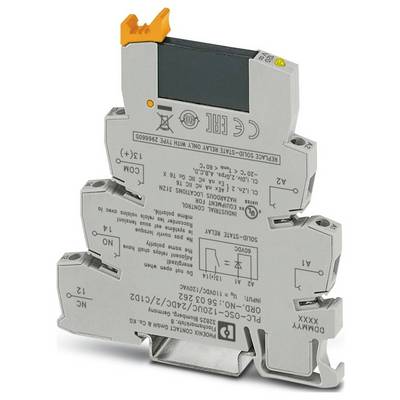

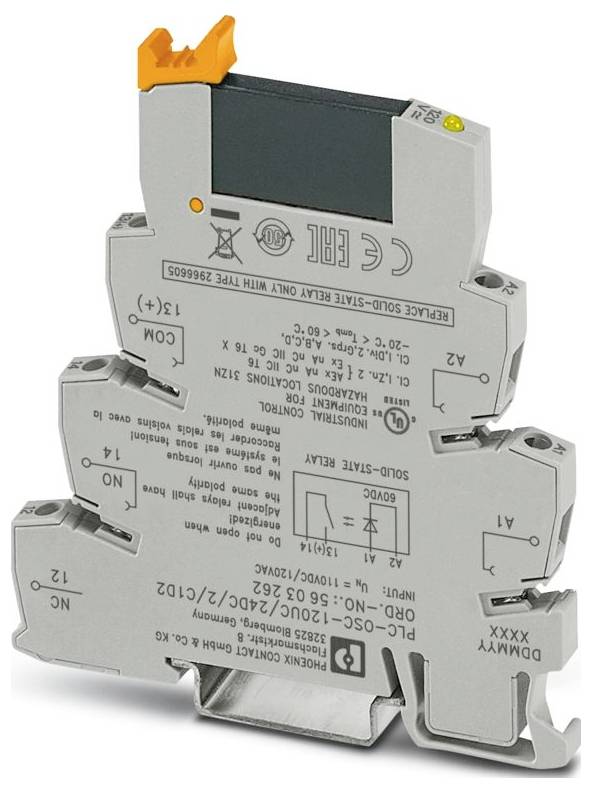

Phoenix Contact PLC-OSC-120UC/ 24DC/ 2/C1D2 Optokoppler 1 Schließer 1 St. kaufen

Eine weiße, achtkantige Kunststoffmutter zum Befestigen von Vorrichtungen mit Innengewinde.

Abbildung ähnlich

Produkt-Art

Optokoppler

Kontaktart

1 Schließer

Schaltspannung (max.)

33 V/DC

Typ

PLC-OSC-120UC/ 24DC/ 2/C1D2

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

28,84 €

zzgl. MwSt.

5,40 €

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,6 Nm ... 0,8 Nm
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 6,2 mm
Höhe: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 8 mm
Einbaulage: beliebig
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 0,42 W
Betriebsart: 100 % ED
CE: CE
Eingangsspannungsbereich: 108 V AC ... 132 V AC;99 V DC ... 121 V DC
Einschaltzeit typisch: 3,5 ms (bei UN)
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Überspannungsschutz
Schadgastest: Schadgastest
Ausgangsspannungsbereich: 3 V DC ... 33 V DC
Anwendung: Klasse I, Division 2;explosionsgefährdete Bereiche
Einschaltstrom maximal: 15 A (10 ms)
Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
Isolierung: Basisisolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 20.01.2026
Prüfspannung (Eingang / Ausgang): 2,5 kV (50 Hz, 1 min., Eingang/Ausgang)
Eingangsnennspannung UN: 120 V AC;110 V DC
Nennspannung (aufgestecktes Solid-State-Relais): 60 V DC
Eingangsspannungsbereich bezogen auf UN: 0,9 ... 1,1
Schaltschwelle "0"-Signal bezogen auf UN: ≤ 0,3
Schaltschwelle "1"-Signal bezogen auf UN: ≥ 0,8
Typischer Eingangsstrom bei UN: 3,5 mA
Ausschaltzeit typisch: 7 ms (bei UN)
Betriebsspannungsanzeige: LED gelb
Übertragungsfrequenz: 10 Hz
Kontaktausführung: 1 Schließer
Art des Digitalausgangs: elektronisch
Grenzdauerstrom: 3 A
Spannungsabfall bei max. Grenzdauerstrom: ≤ 200 mV
Ausgangsschaltung: 2-Leiter, massefrei
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
UL, USA: UL, USA
UL, Kanada: UL, Kanada
Normen / Bestimmungen: Normen / Bestimmungen

Produkt-Art: Optokoppler

Typ: PLC-OSC-120UC/ 24DC/ 2/C1D2

Anschluss: Schrauben

Ansprechspannung (min.): 108 V/AC

Ansprechspannung (max.): 132 V/AC

Ansprechzeit: 3.5 ms

Abfallzeit: 7 ms

Kontaktart: 1 Schließer

Schaltspannung (max.): 33 V/DC

Max. Schaltleistung: 99 W

Besonderheiten: mit Verpolschutzdiode

Max. Temperatur: 60 °C

Min. Temperatur: -20 °C

Tiefe: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (B x H x T) 6.2 x 80 x 94 mm

Inhalt: 1 St.

Eingangsspannung: 108-132 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3582600 Phoenix Contact PLC-OSC-120UC/ 24DC/ 2/C1D2 Optokoppler 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3582600 Phoenix Contact PLC-OSC-120UC/ 24DC/ 2/C1D2 Optokoppler 1 Schließer 1 St.

Beschreibung

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme mit Schraubanschluss und steckbarem Miniatur-Solid-State-Relais, Eingang: 120 V AC/110 V DC, Ausgang: 3-33 V DC/3 A, UL/cUL: zugelassen für Einsatz in Ex-Zone Class I, Div. 2
