Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relaismodul 2 Wechsler Piece 10 St. kaufen

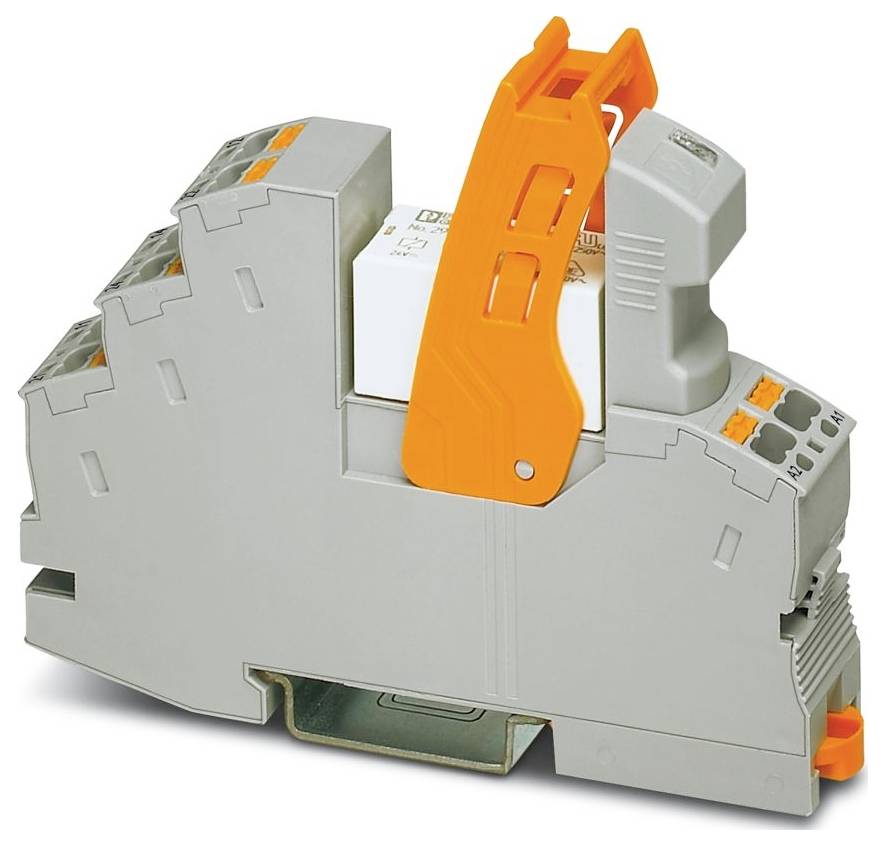

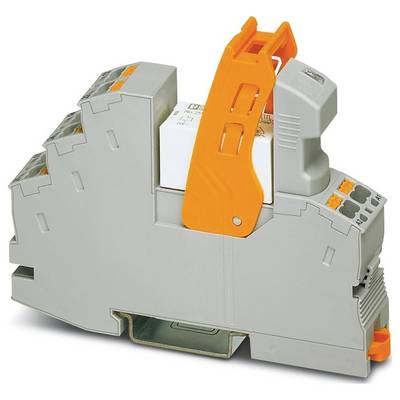

Elektrisches Relais mit grauem und orangefarbenem Gehäuse, geeignet für DIN-Schienenmontage. Konzipiert für industrielle Automatisierungsanwendungen.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

RIF-1-RPT-LV-120AC/2X21

Datenblatt (PDF)

Lieferung Do., 3. Sept.

147 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (8,82 € / Stück)

88,23 €

zzgl. MwSt.

nur 14,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: RIFLINE complete
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 16 (starr);26 ... 16 (flexibel)
Breite: 16 mm
Höhe: 96 mm
Tiefe: 75 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 8 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Steckbrücke FBS 2-6... für die Eingangsseite (A2) und Steckbrücke FBS-2-8... für die Ausgangsseite (11/ 21)
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 1 W
Durchmesser: 3,2 mm
Betriebsart: 100 % ED
Eingangsspannungsbereich: 96 V AC ... 138 V AC (20 °C)
Artikelabmessungen: Artikelabmessungen
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Varistor
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Anwendung: Universal
Bohrloch: Bohrloch
Einschaltstrom maximal: 12 A (20 ms, Schließer)
Isolierung: Sichere Trennung zwischen Eingang und Ausgang;Basisisolierung zwischen den Wechslern
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 20.01.2026
Eingangsnennspannung UN: 120 V AC
Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
Typischer Eingangsstrom bei UN: 8 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 8 A (siehe Diagramm)
Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
Bemessungsstoßspannung: 6 kV (Eingang / Ausgang);4 kV (zwischen den Wechslern)
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schalten: Schalten
Lebensdauer mechanisch: ca. 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 3 ms ... 12 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 5 V (10 mA)
Schaltstrom minimal: 10 mA (5 V)
Abschaltleistung (ohmsche Last) maximal: 192 W (bei 24 V DC);124 W (bei 48 V DC);60 W (bei 60 V DC);44 W (bei 110 V DC);57 W (bei 220 V DC);2000 VA (bei 250 V AC)
Lebensdauer elektrisch: siehe Diagramm
Netzfrequenz: 50/60 Hz
Rückfallzeitbereich typisch: 3 ms ... 20 ms
Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min., Wechsler/Wechsler)
Spulenspannung: 120 V AC
Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (Schließer);AC15, 2 A/250 V (Öffner);DC13, 2 A/24 V (Öffner);DC13, 0,2 A/250 V (Schließer)

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: RIF-1-RPT-LV-120AC/2X21

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 96 V/AC

Ansprechspannung (max.): 138 V/AC

Ansprechzeit: 12 ms

Abfallzeit: 20 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2000 VA

Mechanische Lebensdauer: ca. 107 Schaltspiele

Besonderheiten: mit Haltebügel

: IP20

Max. Temperatur: 50 °C

Min. Temperatur: -40 °C

Tiefe: 75 mm

Breite: 16 mm

Höhe: 96 mm

Abm.: (B x H x T) 16 x 96 x 75 mm

Inhalt: 10 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relaismodul 2 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relaismodul 2 Wechsler Piece 10 St.

Beschreibung

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Kontaktausführung: 2 Wechsler. Eingangsspannung: 120 V AC
