Name: Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.
Brand: Phoenix Contact
SKU: 3582914
Availability: InStock

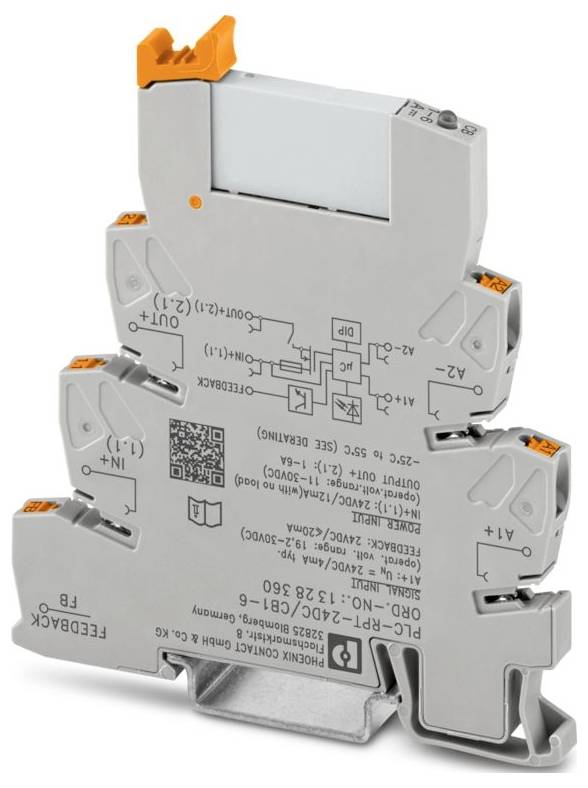

Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.-0

Abbildung ähnlich

Produkt-Art

Relaismodul

Nennspannung

24 V/DC

Schaltspannung (max.)

24 V/DC

Typ

PLC-RPT- 24DC/1/CB1-6

Anschluss

Push-In-Federkraftanschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 11. Nov.

452 Stück

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Gesamt

45,96 €

inkl. MwSt.

Kostenfreier Versand

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Relaismodul

sonstige, Mit Fernmeldekontakt: nein, -25..55 °C

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 6,2 mm
Höhe: 80 mm
Tiefe: 94 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 55 °C (Derating im angereihten Zustand beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Höhenlage: ≤ 2000 m (ohne Derating);≤ 3000 m (Mit Korrekturfaktor Umgebungstemperatur (Betrieb) x 0,88)
Normen/Bestimmungen: IEC 60664
Montageart: Tragschienenmontage
Überspannungskategorie: I
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 95 %
Abisolierlänge: 8 mm
Luft- und Kriechstrecken: Luft- und Kriechstrecken
Einbaulage: beliebig
Hinweis zum Betrieb: Nicht einzusetzen zur Trennung von SELV / PELV Stromkreisen zu anderen Stromkreisen, da eine Sichere Trennung nicht gewährleistet ist.
Kennzeichnung: UL 2367;UL 60947-1;UL 60947-5-1;CSA C22.2 No. 60947-1;CSA C22.2 No. 60947-5-1
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: < 1,6 W
Sicherung: elektronisch
Verlustleistung: 0,06 W (ohne Last, A1 low);0,4 W (ohne Last, A1 high);< 1,6 W (Normalbetrieb)
Ausgangsspannung: UIn+ - 0,7 V (High-Pegel)
Betriebsart: Verwendung in Innenräumen
Einschaltzeit: 36 ms
Schaltfrequenz: ≤ 2,5 Hz
Artikelabmessungen: Artikelabmessungen
Montagehinweis: anreihbar ohne Abstand
Anwendung: mit integriertem elektronischen Geräteschutzschalter
UL-Daten: UL-Daten
Isolierung: Funktionsisolierung
Überspannungsbegrenzung: > 33 V
Schutzart (Einbauort): ≥ IP54
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
Anzahl: 5 (Startversuche im Hiccup-Modus)
Erforderliche Vorsicherung: Nur erforderlich, wenn Imax vom Netzteil > Kurzschlussschaltvermögen. Integriertes Failsafe-Element
Spannungsfall: 0,16 V (6 A, UIn+ - Uout)
Fail-Safe-Element: 15 A
Unterspannungsabschaltung: ≤ 17,8 V (aktiv);≥ 19 V (inaktiv)
Max. kapazitive Last: 12000 µF (Abhängig von der Stromeinstellung und dem verfügbaren Kurzschlussstrom)
Kurzschlussschaltvermögen: 100 A DC;300 A DC (< 5 Kurzschlüsse)
Überspannungsabschaltung: ≥ 30,5 V (aktiv);≤ 29,5 V (inaktiv)
Betriebsspannung (UN): 24 V DC (UIn+ - UA2)
Betriebsspannungsbereich (DC): 19,2 V DC ... 30 V DC (UIn+ - UA2)
Stromaufnahme (In+): 12 mA
Auslösestrom (IN): 1 A (einstellbar);2 A (einstellbar);3 A (einstellbar);4 A (einstellbar);5 A (einstellbar);6 A (voreingestellt)
Messtoleranz: ± 15 %
Schalten: Schalteingang A1: Schalten: Schalteingang A1
Nenneinschaltspannung: 24 V (UA1 - UA2)
Einschaltspannungsbereich: 11 V ... 30 V (UA1 - UA2)
Ausschaltspannungsbereich: 0 V ... 2 V (UA1 - UA2)
Stromaufnahme (IA1): 4 mA (24 V)
Ausschaltzeit: 10 ms
Lastkreis: Leistungs-MOSFET-Schaltausgang (positiv schaltend): Lastkreis: Leistungs-MOSFET-Schaltausgang (positiv schaltend)
Abschaltzeit (): ≤ 15 ms (Kurzschluss ≥ 3 x IN);0,1 s (Kurzschluss 2 ... <3 x IN);1 s (Kurzschluss 1,5 ... <2 x IN);4 s (Kurzschluss 1,1 ... <1,5 x IN)
Wartezeit: 5 s (Zwischen den Pulsen)
Melden: Feedback Kontakt: Melden: Feedback Kontakt
Strom (Maximaler Strom): ≤ 20 mA
Zustandsbedingung (Normalbetrieb): low
Zustandsbedingung (Fehlerfall): high (Sicherung hat ausgelöst)
Zustandsbedingung (Hiccup-Modus): high (nach Ablauf aller 5 Startversuche)
Elektromagnetische Verträglichkeit (EMV): Elektromagnetische Verträglichkeit (EMV)

Produkt-Art: Relaismodul

Typ: PLC-RPT- 24DC/1/CB1-6

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 19.2 V/DC

Ansprechspannung (max.): 30 V/DC

Ansprechzeit: 36 ms

Abfallzeit: 15 ms

Nennspannung: 24 V/DC

Schaltspannung (max.): 24 V/DC

Besonderheiten: Kurzschlussfest mit B-Automat

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -25 °C

Tiefe: 94 mm

Länge: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 6.2 x 80 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3582914 Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3582914 Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.

Beschreibung

Kombination aus Relais-Interface und elektronischer Absicherung auf Baubreite: 6,2 mm, individuelle Konfiguration des Nennstroms (1 A ... 6 A), einstellbarer Ausgangscharakteristik, aktiver Signalausgang, einfache Systemintegration, mit Push-in-Anschluss
