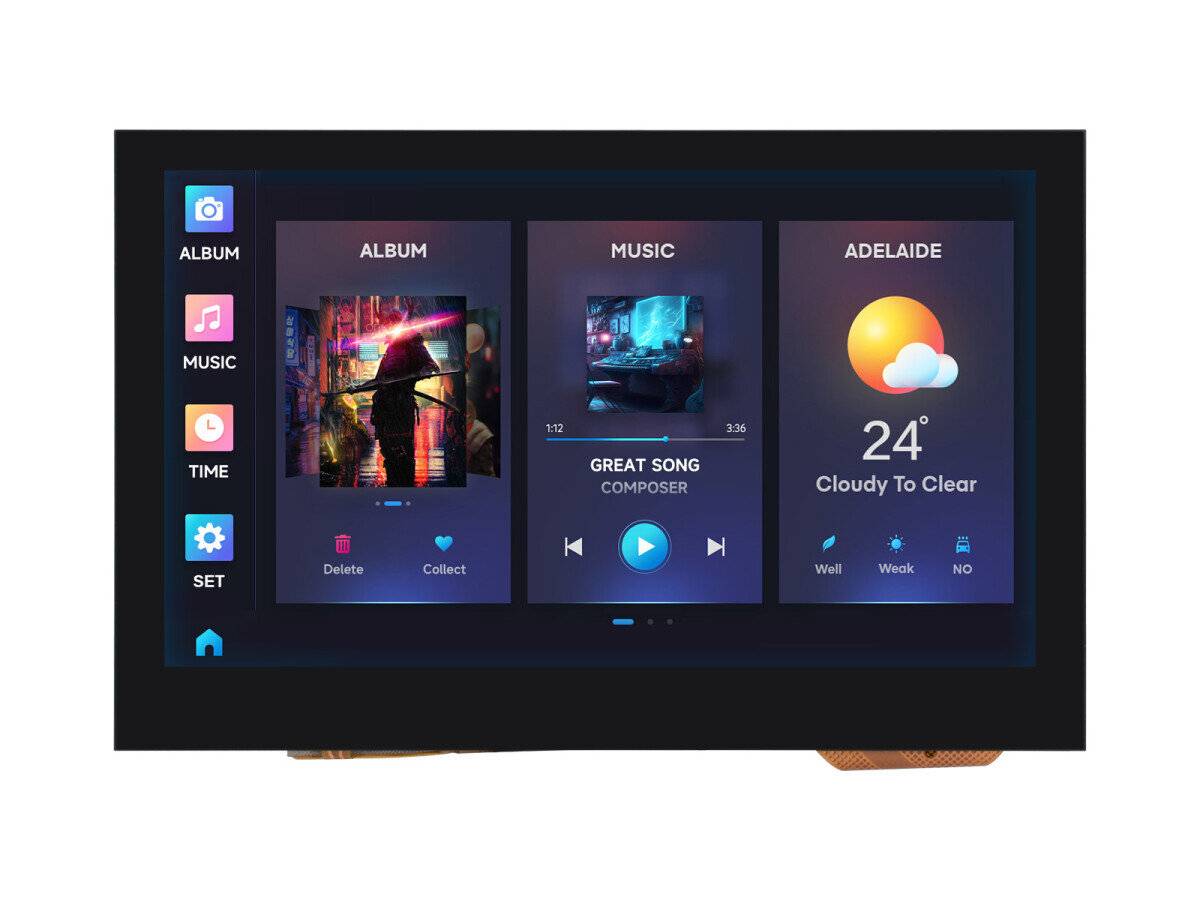

WaveShare ESP32-S3 4.3inch Capacitive Touch Display Development Board 800x480

ESP32-S3-Touch-LCD-4.3 ist ein Mikrocontroller-Entwicklungsboard mit 2,4-GHz-WLAN und BLE 5-Unterstützung, das Flash und PSRAM mit hoher Kapazität integriert. Der integrierte kapazitive 4,3-Zoll-Touchscreen ermöglicht die reibungslose Ausführung von GUI-Programmen wie LVGL. Kombiniert mit verschiedenen Peripherieschnittstellen, geeignet für die schnelle Entwicklung des HMI und anderer ESP32-S3-Anwendungen Ausgestattet mit Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz Unterstützt 2,4-GHz-WLAN (802.11 b/g/n) und Bluetooth 5 (LE) mit integrierter Antenne Eingebauter 512 KB SRAM und 384 KB ROM, mit integriertem 8 MB PSRAM und 8 MB Flash Eingebautes kapazitives 4,3-Zoll-Touch-Display, Auflösung 800 x 480, 65.000 Farben Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle, 5-Punkt-Touch mit Interrupt-Unterstützung Onboard CAN, RS485, I2C-Schnittstelle und TF-Kartensteckplatz, integriert Full-Speed-USB-Anschluss Unterstützt flexible Taktung, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen, um in verschiedenen Szenarien einen niedrigen Stromverbrauch zu erreichen Was ist an Bord? ESP32-S3N8R8 Der SoC mit WLAN und Bluetooth, bis zu 240 MHz Betriebsfrequenz, integriertem 8 MB PSRAM und Flash SGM2212-3.3 rauscharmer 800-mA-LDO FSUSB42UMX für USB-Pins-Multiplexing Touchpanel-Anschluss USB-zu-UART-Typ-C-Anschluss USB-Typ-C-Anschluss TJA1051T/3/1J CAN-Schnittstellenchip CH422G IO-Erweiterungschip BOOT-Taste Beim Einschalten gedrückt halten, um das Programm zu brennen RESET-Taste MP3302DJ-LF-Z Boost-Chip für die Hintergrundbeleuchtung des Bildschirms 4,3-Zoll-Anzeigefeldanschluss TF-Kartensteckplatz Sensorkopfzeile CAN-Header I2C-Header RS485-Header Einzelne 3,7-V-Lithiumbatterie mit PH2.0-Anschluss Auswahl des CAN-Abschlusswiderstands Auswahl des RS485-Abschlusswiderstands CH343P USB-zu-UART-Chip SP3485 RS485-Transceiver-Chip CS8501 Lithium-Batterie-Lademanager Statusanzeigen PWR: StromversorgungsanzeigeCHG: Lithiumbatterie-LadeanzeigeDONE: Anzeige für abgeschlossenes Laden der Lithiumbatterie Wiki: Lieferumfang ESP32-S3-Touch-LCD-4,3 x1 HY2.0 2P auf 2PIN Steckerkabel 10 cm x2 HY2.0 2P auf 3PIN Steckerkabel 10 cm x1 HY2.0 2P auf 4PIN Steckerkabel 10 cm x1 Standoff-Paket x1
