Weidmüller 2591300000 VPU AC II 1 R 750/35 Überspannungsableiter 35 kA 1 St. kaufen

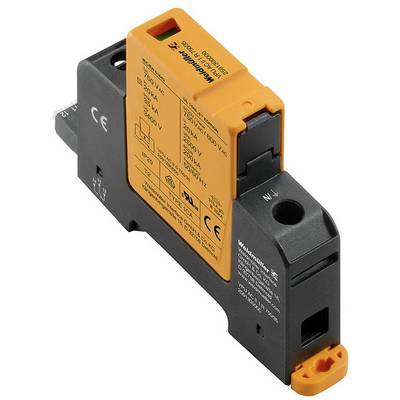

'Weidmüller Typ 1' Überspannungsschutzgerät in Schwarz und Orange, mit technischen Details und CE-Zertifizierung aufgedruckt.

Abbildung ähnlich

Lieferung Fr., 4. Sept.

5 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (58,82 € / Stück)

58,82 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Nettogewicht: 166 g
Feuchtigkeit: 5...95 % rel. Feuchte
Lagertemperatur: -40 °C - +85 °C
Bauform: Installationsgehäuse; 1 TE, Insta IP20
Brennbarkeitsklasse: V-0
Polzahl: 1
Verschmutzungsgrad: 2
Überspannungskategorie: III
Anschlussart: PUSH IN
Optische Funktionsanzeige: grün = ok, rot = Ableiter defekt, auswechseln
Segment: Energieverteilung
Tragschiene: TS 35
Höchste Dauerspannung, Uc (AC): 750 V
Netzform: Einphasig
Frequenzbereich, max.: 60 Hz
Frequenzbereich, min.: 50 Hz
Kurzschlussfestigkeit ISCCR: 50 kA
Schutzpegel UP (typ.): < 3.4 kV
Leckstrom: 0.3 mA
Leiteranschlusstechnik: Schraubanschluss
Abisolierlänge Bemessungsanschluss: 15 mm
Anzugsdrehmoment, min.: 2 Nm
Anzugsdrehmoment, max.: 4.5 Nm
Klemmbereich, Bemessungsanschluss: 16 mm²
Klemmbereich, min.: 4 mm²
Klemmbereich, max.: 35 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0.14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 1.5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 35 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.: 2.5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.: 35 mm²
Höchste Dauerspannung, Uc (N-PE): 750 V
Abisolierlänge: 8 mm

Produkt-Art: Überspannungsableiter

Ableitstrom: 35 kA

Nennspannung: 690 V/AC

Ansprechzeit (Details): 25 ns

Betriebstemperatur: -40 °C bis +85 °C

: IP20 (im verbauten Zustand)

Herst.-Teilenr.: 2591300000

Typ: VPU AC II 1 R 750/35

Herstellerfarbe: Orange
Schwarz

Abm.: (B x H x T) 18 x 95 x 68 mm

Breite: 18 mm

Höhe: 95 mm

Tiefe: 68 mm

RoHS-konform: Ja

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2240849 Weidmüller 2591300000 VPU AC II 1 R 750/35 Überspannungsableiter 35 kA 1 St.

Beschreibung

Weidmüller Überspannungsschutz VPU AC II 1 R 750/35

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Überspannungsschutz mit FernmeldekontaktTyp:VPU AC II 1 R 750/35Netzform DC:neinNetzform IT:neinNetzform TN:jaNetzform TN-C:neinNetzform TN-C-S:neinNetzform TN-S:neinNetzform TT:neinNetzform sonstige:jaAnzahl der Leiter (ohne Erde):1Nennableitstoßstrom (8/20):20 kAMax. Ableitstoßstrom (8/20):20 kANennspannung AC:690 VHöchste Dauerspannung AC:750 VKurzschlussfestigkeit (Isccr):50 kAIntegrierter Kurzschlussschutz:jaIntegrierte Vorsicherung:neinMontageart:Hutschiene TH35Baugröße:1 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²Mit Fernmeldekontakt:jaSignalisierung am Gerät:optischPrüfklasse Typ 2:jaSchutzart (IP):IP20
Weidmüller Überspannungsschutz VPU AC II 1 R 750/35: weitere Details
Gerät für den Überspannungsschutz in Energietechnik und Stromversorgung. Das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden. EAN: 4050118599633

Geliefert wird: Weidmüller Überspannungsschutz mit Fernmeldekontakt VPU AC II 1 R 750/35, Verpackungseinheit: 1 Stk., EAN: 4050118599633
