Weidmüller ACT20P-PRO DCDC II-24-S 2816690000 Signaltrennverstärker 1 St. kaufen

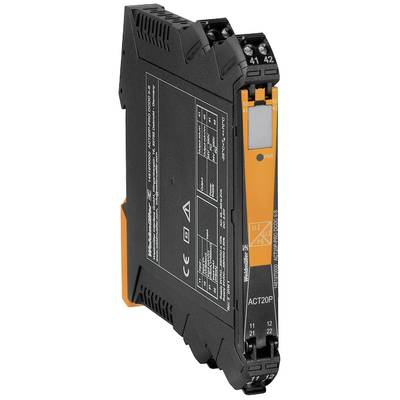

Ein schmaler, schwarzer Elektronikbaustein mit orangenen Elementen, Beschriftungen und LED-Anzeigen. Geeignet für die Hutschienenmontage.

Abbildung ähnlich

Produkt-Art

Signaltrennverstärker

Eingangssignal max. (Spannung)

300 V

Typ

ACT20P-PRO DCDC II-24-S

Abm.

(L x B x H) 113.7 x 12.5 x 119.2 mm

Anschluss

Schrauben

Lieferung Do., 3. Sept.

5 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (360,55 € / Stück)

360,55 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzugsdrehmoment, min.: 0.4 Nm
Anzugsdrehmoment, max.: 0.6 Nm
Leiteranschlussquerschnitt AWG, min.: 26
Leiteranschlussquerschnitt AWG, max.: 12
Schutzart: IP20

Typ: ACT20P-PRO DCDC II-24-S

Produkt-Art: Signaltrennverstärker

Eingangssignal max. (Spannung): 300 V

Abm.: (L x B x H) 113.7 x 12.5 x 119.2 mm

Anschluss: Schrauben

Ausgangssignal (Spannung): 0 - 10 V

Ausgangssignal (Strom): 0 - 20 mA

Betriebsspannungsbereich: 600 V (max)

Betriebsspannung max.: 600 V

Eingangssignal (Strom): 0.1 mA - 100 mA

Eingangswiderstand: 100 Ω

Inhalt: 1 St.

Konfiguration: DIP-Schalter

Breite: 12.5 mm

Höhe: 119.2 mm

Länge: 113.7 mm

RoHS-konform: Ja

Max. Umgebungstemperatur: +70 °C

Min. Umgebungstemperatur: -25 °C

Versorgungsspannung (num.): 24 V/DC

Querschnitt starr (max.): 2.5 mm²

Querschnitt starr (min.): 0.5 mm²

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2537652 Weidmüller ACT20P-PRO DCDC II-24-S 2816690000 Signaltrennverstärker 1 St.

Beschreibung

Weidmüller Signaltrennverstärker ACT20P-PR#2816690000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Signaltrennverstärker Versorgung 24VDCTyp:ACT20P-PR#2816690000Art der Spannungsversorgung:aktivBemessungsversorgungsspannung bei AC:235 VBemessungsbetriebsfrequenz:0 HzBemessungsversorgungsspannung bei DC:24 VAnzahl der Eingangsbereiche -60 mV ... +60 mV:1Anzahl der Eingangsbereiche -100 mV ... +100 mV:1Anzahl der Eingangsbereiche -300 mV ... +300 mV:1Anzahl der Eingangsbereiche -500 mV ... +500 mV:1Anzahl der Eingangsbereiche -1 V ... +1 V:1Anzahl der Eingangsbereiche -2 V ... +2 V:1Anzahl der Eingangsbereiche -2,5 V ... +2,5 V:1Anzahl der Eingangsbereiche -5 V ... +5 V:1Anzahl der Eingangsbereiche -10 V ... +10 V:1Anzahl der Eingangsbereiche -20 V ... +20 V:1Anzahl der Eingangsbereiche 0 mV ... 60 mV:1Anzahl der Eingangsbereiche 0 mV ... 100 mV:1Anzahl der Eingangsbereiche 0 mV ... 200 mV:1Anzahl der Eingangsbereiche 0 mV ... 300 mV:1Anzahl der Eingangsbereiche 0 mV ... 500 mV:1Anzahl der Eingangsbereiche 0 V ... 1 V:1Anzahl der Eingangsbereiche 0 V ... 2 V:1Anzahl der Eingangsbereiche 0 V ... 2,5 V:1Anzahl der Eingangsbereiche 0 V ... 5 V:1Anzahl der Eingangsbereiche 0 V ... 10 V:1Anzahl der Eingangsbereiche 0 V ... 20 V:1Anzahl der Eingangsbereiche 0 V ... 24 V:1Anzahl der Eingangsbereiche 0 V ... 30 V:1Anzahl der Eingangsbereiche 1 V ... 5 V:1Anzahl der Eingangsbereiche 2 V ... 10 V:1Anzahl der Eingangsbereiche +5 V ... -5 V:1Anzahl der Eingangsbereiche +10 V ... -10 V:1Anzahl der Eingangsbereiche 5 V ... 0 V:1Anzahl der Eingangsbereiche 5 V ... 1 V:1Anzahl der Eingangsbereiche 10 V ... 0 V:1Anzahl der Eingangsbereiche 10 V ... 2 V:1Anzahl der Eingangsbereiche 0 mA ... 5 mA:1Anzahl der Eingangsbereiche 0 mA ... 10 mA:1Anzahl der Eingangsbereiche 0 mA ... 20 mA:1Anzahl der Eingangsbereiche 4 mA ... 20 mA:1Anzahl der Eingangsbereiche -5 mA ... +5 mA:1Anzahl der Eingangsbereiche -10 mA ... +10 mA:1Anzahl der Eingangsbereiche -20 mA ... +20 mA:1Anzahl der Eingangsbereiche 20 mA ... 0 mA:1Anzahl der Eingangsbereiche 20 mA ... 4 mA:1Anzahl der Ausgangsbereiche -10 V ... +10 V:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 2 V ... 10 V:1Anzahl der Ausgangsbereiche 10 V ... 0 V:1Anzahl der Ausgangsbereiche 0 mA ... 10 mA:1Anzahl der Ausgangsbereiche 0 mA ... 20 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Anzahl der Ausgangsbereiche -10 mA ... +10 mA:1Anzahl der Ausgangsbereiche -20 mA ... +20 mA:1Anzahl der Ausgangsbereiche 20 mA ... 0 mA:1Anzahl der Ausgangsbereiche 20 mA ... 4 mA:1Schaltspannung:0 VSchaltleistung:0 VAStörmeldeausgang:neinEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaSIL nach IEC 61508:ohneHöhe:119,2 mmBreite:12,5 mmTiefe:113,7 mmLeistungsaufnahme:2 WBetriebstemperatur:-20..60 °CTemperaturdrift:0,02 %/KGerätebauform:FeldgerätAusführung des elektrischen Anschlusses:SchraubanschlussMontageart:Schnappbefestigung TragschieneSchutzart (IP):IP20
Weidmüller Signaltrennverstärker ACT20P-PR#2816690000: weitere Details
Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar. EAN: 4064675313809

Geliefert wird: Weidmüller Signaltrennverstärker Versorgung 24VDC ACT20P-PR#2816690000, Verpackungseinheit: 1 Stk., EAN: 4064675313809
