Name: Weidmüller Halbleiterrelais 2614850000 Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 10 St.
Brand: Weidmüller
SKU: 2245280
Availability: BackOrder

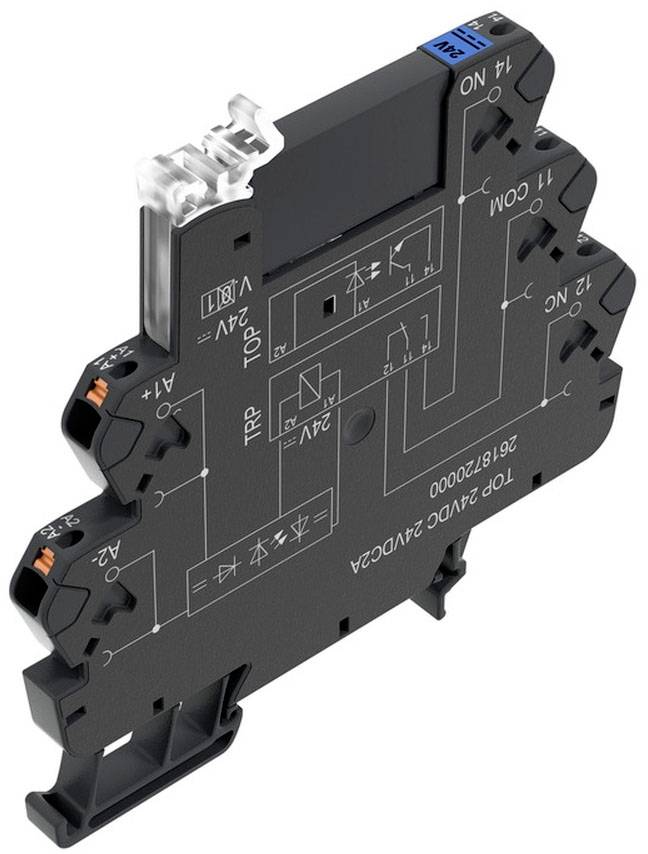

Elektronisches Schaltmodul in schwarzer Farbe mit mehreren Anschlüssen und eingezeichnetem Schaltplan auf der Vorderseite.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

5 V/AC

5 V/DC

Steuerspannung (max.)

5 V/AC

5 V/DC

Schaltspannung (max.)

240 V/AC

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 5. Jan. 2027

Verkauf und Versand durch Conrad Electronic

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (38,90 € / Stück)

389,00 €

inkl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Technische Daten

Feuchtigkeit: 5...95 % rel. Feuchte. Tu = 40 °C. keine Betauung
Lagertemperatur: -40 °C - +70 °C
Ein- / Ausschaltspannung: 3.4 V / 1.5 V/DC
Statusanzeige: LED grün
Schutzschaltung: Freilaufdiode, Verpolungsschutz
Spulenspannung Ersatzrelais: 5 V/DC
Einschaltstrom: 15 A / 10 ms
Einschaltverzögerung: < 12 ms
Ausschaltverzögerung: < 12 ms
Spannungsfall bei max. Last: < 1.6 V
Leckstrom: < 1.5 mA
min. Schaltstrom: 20 mA
Kurzschlussfest: Nein
Schutzschaltung Lastseite: Freilaufdiode, Verpolungsschutz
Tragschiene: TS 35
Farbe: schwarz
Brennbarkeitsklasse nach UL 94: V-0
Bemessungsspannung: 300 V
Verschmutzungsgrad: 2
Überspannungskategorie: III
Stehstoßspannung: 6 kV (1.2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1.5 mm²
Klemmbereich, min.: 0.14 mm²
Klemmbereich, max.: 2.5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 14
Leiteranschlussquerschnitt, eindrähtig. min.: 0.14 mm²
Leiteranschlussquerschnitt, eindrähtig. max.: 2.5 mm²
Leiteranschlussquerschnitt, feindrähtig. min.: 0.14 mm²
Leiteranschlussquerschnitt, feindrähtig. max.: 2.5 mm²
Leiteranschlussquerschnitt, feindrähtig. min. (AWG): AWG 26
Leiteranschlussquerschnitt, feindrähtig. max. (AWG): AWG 14
Klingenmaß: 0.4 x 2.0 mm
max. Schaltfrequenz (DC Steuerspannung): 3 Hz

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: TOP 5VDC 230VAC1A

Schaltungsart: Nullspannungsschaltend

Anschluss: PUSH IN mit Betätigungselement

Steuerspannung (min.): 5 V/AC
5 V/DC

Steuerspannung (max.): 5 V/AC
5 V/DC

Steuerspannungs-Bereich: 5, 5 - 5, 5 V/AC, V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 15 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 240 V/AC

Max. Schaltleistung: 75 mW

Ausgangsspannung (min.): 24 V

Ausgangsspannung (max.): 240 V/AC

Ausgangsstrom (max.): 1 A

Kontaktart: 1 Schließer

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

: IP20

Breite: 6.4 mm

Höhe: 89.4 mm

Tiefe: 87.8 mm

Gewicht: 27 g

Inhalt: 10 St.

Nennsteuerspannung: 5 V/AC
5 V/DC

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245280 Weidmüller Halbleiterrelais 2614850000 Schaltspannung (max.): 240 V/AC Nullspannungsschaltend 10 St.

Beschreibung

Weidmüller Halbleiterrelais TOP 5VDC 230VAC1A

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Halbleiterrelais TermseriesTyp:TOP 5VDC 230VAC1AEingangsspannung:4..6 VArt der Eingangsspannung:DCAusgangsspannung:24..240 VArt der Ausgangsspannung:ACBemessungsbetriebsstrom Ie:1 AArt des Digitalausgangs:sonstigeMit LED-Anzeige:ja
Weidmüller Halbleiterrelais TOP 5VDC 230VAC1A: weitere Details
Halbleiterrelais für das Schalten und Verstärken von digitalen Signalen. Das Relais arbeitet verschleißfrei und geräuschlos. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118671056

Geliefert wird: Weidmüller Halbleiterrelais Termseries TOP 5VDC 230VAC1A, Verpackungseinheit: 10 Stk., EAN: 4050118671056
