Messtechnik in der Instandhaltung

Instandhaltung ist ein fester Bestandteil vom produzierenden Gewerbe. Jeder Instandhalter kennt seine eigenen Messgeräte, die er tagtäglich im Einsatz hat. Nicht alle Geräte haben nur Vorteile.

Mit VOLTCRAFT Messtechnik haben Sie einen starken Partner an Ihrer Seite. Passgenaue Lösungen für die Praxis, sowie innovative Entwicklungen für anwenderfreundliche Bedienung erlauben den effizienten Einsatz der Produkte. Damit Sie sich auf Ihre Arbeit konzentrieren können.

Sämtliche Messgeräte sind ISO kalibriert lieferbar und werden mit Zertifikat ausgeliefert. Damit dürfen Sie alle diese Messgeräte problemlos für Ihre ISO zertifizierte Fertigung einsetzen. Selbstverständlich gibt es alle Modelle auch werkskalibriert ohne Zertifikat, falls Sie nicht unbedingt auf kalibrierte Geräte angewiesen sind.

VC-800 Multimeter - Entwickelt für die Fehlersuche im Schaltschrank

Integrierte Neodym-Magnete halten das Gerät an der Schaltschranktür in Position oder die Messspitzen am Gerät. Magnetadapter gehören der Vergangenheit an. Nichts pendelt, das Multimeter sitzt sofort und kann mit einer Hand bedient werden.

Überragende Messgenauigkeit gepaart mit einem winkelunabhängigen TFT Display bis 60.000 Counts. Die Geräte lassen sich individuell den Bedürfnissen anpassen. Ausschaltzeiten, Beleuchtungsdauer, Beep Ton und weitere Einstellungen machen das Gerät zu Deinem Gerät.

VC-800 Serie

TFT Display. Scharf. Individuell. Farbig.
Bahnbrechende Magnettechnologie - beide Hände frei für Messspitzen
Fantastisch flexible Messleitungen
Datenlogger und Fernbedienung über Bluetooth und App (Nur VC-871 & VC-891)
Messbuchsen Überwachung
Display und Tastenschutz
Kippsicher
Rutschfest
TRMS
CAT IV 600 V / CAT III 1000 V

Ausstattungsdetails der VC-800 Multimeterserie

Modell	VC-831 SE*	VC-831	VC-851	VC-871	VC-891
Counts	6000	6000	6000	60000	60000
True RMS	✓	✓	✓	✓	✓
Automatische/Manuelle Bereichswahl	•/•	•/•	•/•	•/•	•/•
Grundgenauigkeit DC	± 0,5% +5	± 0,5% +5	± 0,5% +5	± 0,08% +5	± 0,03% +5
CAT III	1000V	1000V	1000V	1000V	1000V
CAT IV	600V	600V	600V	600V	600V
Dual Display	—	—	—	✓	✓
Peak (1ms)	—	—	—	✓	✓
Low Pass Filter (1kHz)	—	—	—	—	✓
Temperaturmessung	—	—	✓	✓	✓
Datenaufzeichnung	—	—	—	✓	✓
Low Impedance	✓	✓	✓	✓	✓
AC+DC Messfunktion	—	—	—	—	✓
AC-Leistungsmessung	—	—	—	✓	—
Stromschleife 4 - 20mA und 0 - 100%	—	—	—	✓	—
Sicherheit gemäß	EN61010-1	EN61010-1	EN61010-1	EN61010-1	EN61010-1
Garantie	3 Jahre	3 Jahre	3 Jahre	3 Jahre	3 Jahre
Werkskalibriert	3342859	2576864	2576865	2576867	2576866
Kalibriert ( ISO )	—	2622032	2622033	2789718	2813726

* Das VC-831 SE (Special Edition) ist in einer begrenzten Auflage erhältlich. Befristet, so lange Vorrat reicht. Es entspricht 100% dem Serien Modell VC-831.

Praktisches Zubehör für Geräte der VC-800 Serie

VC-100 Multimeter - Die neue Kompaktklasse

Für sämtliche Messaufgaben bis CAT III 600 V konzipiert. Neues Design und das klar ablesbare Display setzen Maßstäbe in dieser Klasse. Klein und handlich, passt in den Arbeitskittel, wenn man den Werkstattwagen nicht dabei hat.

Messerscharfes EBTN Display
Display und Tastenschutz durch hochgezogene Flanken
2-komponenten-Gehäuse mit integriertem Weichgummi Schutz
Kippsicher
Berührungslose Spannungserkennung

Ausstattungsdetails der VC-100 Multimeterserie

Modell	VC-131	VC-151	VC-171	VC-191
Standardmessfunktionen	✓	✓	✓	✓
Messkategorie	CAT III 600V	CAT III 600V	CAT III 600V	CAT III 600V
Anzeige (Counts)	2000	4000	4000	6000
AC-Strommessung	-	✓	✓	✓
DC-Strommessung	✓	✓	✓	✓
True RMS	-	✓	✓	✓
LoZ-Zuschaltbar	-	-	-	✓
Kapazitätsmessung	-	-	✓	✓
Frequenzmessung	-	-	✓	✓
Duty Cycle	-	-	✓	✓
Deltamessung	-	-	✓	✓
Tiefpassfilter	-	-	-	✓
Temperaturmessfunktion	-	✓	-	✓
Batterietester	-	✓	-	-
Garantie	3 Jahre	3 Jahre	3 Jahre	3 Jahre
Werkskalibriert	2446476	2446477	2446478	2446475
Kalibriert ( ISO )	2584520	2584521	2619349	2619348

Praktisches Zubehör für Geräte der VC-100 Serie

Tragbare Oszilloskope

Portable Messtechnik steckt in den Modellen der DSO-5xxx Serie. Eine leistungsfähige Kombination aus hoher Waveform-Capture-Rate, tiefem Speicher und Bus-Triggerung sowie Dekodierung erwarten den Bediener. Leistungsstarke Akkus mit 8000mAh lassen eine lange Betriebszeit zu. Im DSO-5072 H ist zusätzlich noch ein Multimeter verbaut um den Einsatzbereich zu erweitern.

Die Oszilloskope der Serie DSO-2xxx sind für den wirtschaftlich denkenden Anwender interessant. Die Serie umfasst zwei Geräte mit jeweils 2 Kanälen mit 70 MHz oder 200 MHz. Eingebautes Multimeter und ein arbiträrer Funktionsgenerator mit 25 MHz Grenzfrequenz (Sinus) bieten beide Modelle.

VOLTCRAFT DSO-5xxx Serie

Vielseitige Triggerfunktionen
Großer 8" (20.32cm) LCD-Touchscreen
Bis 40Mpts Speichertiefe
Umschaltbare vertikale Auflösung 8/12/14 Bit (nur DSO-5104 H)

VOLTCRAFT DSO-2xxx Serie

3 in 1 - Oszilloskop, Multimeter und Wellenformgenerator
8,89 cm (3,5") LCD-Farbdisplay
Geringe Leistungsaufnahme
Geringes Gewicht 0,6Kg


Model	DSO-5072 H	DSO-5104 H	DSO-2072 H	DSO-2202 H
Bandwidth	70 MHz	100 MHz	70 MHz	200 MHz
Channel	2	4	2	2
Sample Rate	1 GSa/s	1 GSa/s	250 MSa/s	1 GSa/s
Vertical Resolution (A/D)	8 Bit	8 Bit / 12 Bit / 14 Bit	8 Bit	8 Bit
Waveform Capture Rate	45,000 wfms/s	45000 wfms/s	10,000 wfms/s	10,000 wfms/s
Record length	40M	40M	8K	8K
Horizontal Scale (s/div)	2ns/div - 1000s/div	2ns/div - 1000s/div	5ns/div - 1000s/div	2ns/div - 1000s/div
Display	TFT / 800 x 600 Pixel	TFT / 800 x 600 Pixel	TFT / 320 x 240 Pixel	TFT / 320 x 240 Pixel
Waveform Math	＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (lowpass, high pass, band pass, band reject)	＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (lowpass, high pass, band pass, band reject)	—	—
Trigger Type	edge trigger, video trigger, pulse trigger, slopetrigger, runt trigger, windows trigger, timeout trigger Nth edge trigger, logic, UART-trigger, I2C trigger, SPI trigger, CAN trigger	edge trigger, video trigger, pulse trigger, slopetrigger, runt trigger, windows trigger, timeout trigger Nth edge trigger, logic, UART-trigger, I2C trigger, SPI trigger, CAN trigger	automatic, normal, single, edge	automatic, normal, single, edge
Bus Decoding	I2C / RS232/ SPI / CAN triggering and decoding	I2C / RS232/ SPI / CAN triggering and decoding	—	—
Communication Interface	USB Host, USB Device; Trig Out(Pass/Fail); LAN port	USB Host, USB Device; Trig Out(Pass/Fail); LAN port	USB Device	USB-Device
AFG /Frequency sine	—	—	✓ / 25 MHz	✓ / 25 MHz
Multimeter	✓	—	✓	✓
Power Consumption	＜15 W	＜15 W	＜5 W	≤ 6 W
Battery	7.4V / 8000mAh	7.4V / 8000mAh	2200mAh*2 (3.7V,18650)	2600mAh*2 (3.7V,18650)
Dimension	270 × 191 × 48 mm	270 × 191 × 48 mm	198 x 96 x 38 mm	198 x 96 x 38 mm
Weight	1,7Kg	1,7Kg	0,6Kg	0,6Kg
Werkskalibriert	2267610	2266525	2380256	2687724
Kalibriert (ISO)	-	-	2742629	3049518

Praktisches Zubehör für die tragbaren Oszilloskope

Stromzangen in verschiedenen Größen und Ausführungen

VC-337 - der Profi für Messungen an Reihenklemmen

Extrem schmales Zangen-Maul entwickelt für Messungen an Reihenklemmen
Langloch für flexibleres Arbeiten
Schnelles und effizientes Abgreifen mit Kabelstopper
Exakte Messwerte durch True RMS Echt-Effektivwertmessung
Aktivierbarer Tiefpassfilter
Bis 40 Ampere
Ab 1 mA
AC und DC

Sicherheit von Anlagen und Geräten nach Wartung und Instandhaltung sicherstellen

Der Erdungswiderstand ist ein essentieller Faktor um die Funktion von Sicherheitseinrichtungen sicherzustellen. Diese Messaufgabe kann die EMZ-1000 übernehmen und den Erdungswiderstand im Bereich 0.01 - 1200 Ω zuverlässig ermitteln.

CAT III 300 V, CAT IV 150 V
Ω + A Synchrone Anzeige
Datenspeicher für 300 Messungen
Kalibrierschleife (1 Ω / 10 Ω)

Fehlersuche durch Langzeitmessung mit Datenlogger

Alle Logger der DL-200-Serie können ganz leicht über eine Datei konfiguriert werden. Ein übersichtliches Browser-Tool hilft bei der Erzeugung dieser Datei. Startzeit, Stoppzeit, Automatik, Startverzögerung, Abtastrate, Alarmeinstellungen mit Grenzwerten und vieles mehr sind somit ganz leicht einstellbar.

Datei vom Tool erstellen lassen - downloaden - auf den Logger speichern - fertig. Der Logger weiß sofort, was zu tun ist.

Nach Beendigung der Messreihe erzeugen DL-200 Datenlogger ein PDF mit grafischem Verlauf und entsprechendem Protokoll, sowie ein CSV File mit sämtlichen Einzeldaten. Der Logger verhält sich wie ein USB-Stick und kann an einem beliebigen Rechner ausgelesen werden - unabhängig davon, wo das Textfile für die Konfiguration erstellt wurde.

Typ	DL-200T	DL-210TH	DL-220THP	DL-230L	DL-240K	DL-250V	DL-260A
Messgröße	Luft-Temperatur	Lufttemperatur Luftfeuchte	Lufttemperatur Luftfeuchte Luftdruck	Beleuchtungsstärke	Temperatur Thermoelement	Spannung	Strom
Messbereich	30 bis +60 °C	30 bis +60 °C 0 %rF - 100 %rF	30 bis +60 °C 0 %rF - 100 %rF 300hPa - 1200hPa	0 - 400000 lux	-200 bis 1372 °C	0.01 V - 30 V	0 mA - 20 mA
Messinterval	1 min - 24 h	1 min - 24 h	1 min - 24 h	10s - 24h	10s - 24h	10s - 24h	10s - 24h
Speicher pro Kanal	40020	20010	13340	31320	31200	31320	31320
Werkskalibriert	1435090	1435091	1435092	1931527	1931526	2203101	2203098
Kalibriert ( ISO )	2265737	1533805	1579054	2265910	2265909	2265906	2265896

Thermoelement Messgeräte für Temperaturen bis 1370 °C

Für die Temperaturerfassung von mittleren bis hohen Temperaturen eignen sich besonders kabelgebundene Temperaturmessgeräte. Die Geräte verfügen über bis zu 4 Kanäle und erreichen im Hochtemperaturbereich eine sehr hohe Genauigkeit.

Passend dazu führen wir auch unterschiedlichste K-Typ-Fühler, wie z. B. einen magnetischen Oberflächenfühler. Die K-Typ Fühler sind falls gefordert auch kalibriert erhältlich.

Thermoelement Messgeräte im Vergleich

Modell	K 101	K 102	K 201	K 204	K 300
Max. Temperatur	1370°C	1370°C	1370°C	1370°C	1370 °C
Genauigkeit ± °C	1 °C	1 °C	1 °C	1 °C	2 °C
Kanäle	1	2	1	4	-
Gleichzeitig angezeigte Kanäle	1	2	1	4	-
Fühler beiliegend	-	-	1	2	1
Fühler Typ	-	-	Drahtfühler bis 200°C	Drahtfühler bis 200°C	-
Delta Messung am gleichen Kanal	✓	✓	✓	✓	-
Delta Messung zwischen 2 Kanälen	-	-	-	✓	-
Min Max Funktion	✓	✓	✓	✓	-
Timer Funktion	-	-	✓	-	✓
IP67 Wasser-/Staubdicht	-	-	-	-	✓
Interface	-	-	RS-232 mit sep. Kabel	RS-232 mit sep. Kabel	-
Netzbetrieb möglich	-	-	✓	✓	-
Aufbewahrung	-	-	Tasche	Tasche	-
Werkskalibriert	100311	100312	100385	100806	1650576
ISO-Kalibriert	1412414	1412415	2187659	2187664	2100665

Thermoelement Fühler für K-Typ Datenlogger und Thermoelement Messgeräte. Der Anschluss ist genormt und passt bei allen Geräten sämtlicher Hersteller.

Unerwünschten Schwingungen auf der Spur

VOLTCRAFT VBM-85 Schwingungsmesser

Rotierende Wellen und weitere Antriebskomponenten in Maschinen erzeugen Vibrationen. Nach einer gewissen Laufzeit können durch Verschleiss leichte Unwuchten entstehen und die Schwingungen nehmen zu. Mit einen Schwingungsmesser können die Vibrationen über das Display visuell erfasst und bewertet werden. Im Idealfall wird bei neuen Maschinen, nach der Einlaufzeit, die Schwingung erfasst und in die Dokumentation der Wartung aufgenommen. Diese Daten können im Rahmen der Wartungsintervalle erfasst und verglichen werden, ein erhöhter Verschleiss kann somit schnell erkannt und die Ursachen behoben werden.

Erfasst Beschleunigung, Schwingstärke und Schwingungsabweichung
Verschiedene Messspitzen (Magnetmessspitze, lange und kurze Messspitze)
Einfache Bedienung
Mobil einsetzbar
Datenübertragung per USB
Data-Hold Funktion
Großes LCD-Display für Messwerte und Status

Drehzahlen kontaktlos oder kontaktierend erfassen

VOLTCRAFT DT-10L Drehzahlmesser

Kontaktfrei Drehzahlen bis 99999 U/min erfassen per Laser und das bei hoher Umgebungshelligkeit, kein Problem mit dem DT-10L Laser-Drehzahlmesser von VOLTCRAFT. In einem Messabstand 5 bis 50 cm kann aus sicherer Entfernung die Drehzahl von Wellen oder anderen Antriebskomponenten zielgerichtet erfasst werden. Für Wellen mit kleinen Druchmesser empfiehlt sich der Einsatz von kontaktfreien Drehzahlmessern. Bei Drehzahlmessern mit mechanischer Erfassung kann bei kleineren Objekten die Verbindung von Welle und Abnehmer aussetzen und die Drehzahl verfälschen.

Sicher arbeiten da kontaktlos
Für hohe Drehzahlen geeignet
Zählerfunktion
Hohe Genauigkeit ± 0,05 % + 1 digit
Für kleine Objekte einsetzbar
Gute Ablesbarkeit
Einfache Bedienung
In kalibrierter Version erhältlich

Optische Inspektion mit Endoskopen

Unerwünschte Laufgeräusche - Verursacher schnell aufspüren

Bei Instandhaltung und Reparatur sind Endoskope nicht mehr wegzudenken. Einblicke dort erhalten wo man nur mit aufwendigen Zerlegearbeiten Zugang erhält ist mit Endoskopen und den praktischen Zubehör wie Haken, Magneten oder Spiegelaufsätzen möglich und erspart obendrein Zeit und Kosten. Die Ursachen von Laufgeräuschen, die vom Normalen abweichen, können schnell und einfach aufgespürt werden und ein gezieltes Zerlegen von Maschinenteilen kann eingeleitet werden. Ersatzteile und benötigte Kleinteile können vor Außerbetriebnahme geordert werden und Ausfallzeiten können auf ein Minimum reduziert werden.

Modulares Endoskop System - Sonden zu Grundgerät frei kombinierbar

Das modulare Videoendoskop-System besteht aus zwei Grundgeräten und einer umfangreichen Auswahl an Sonden mit verschiedenen Durchmessern, Sonden-Längen und Schärfentiefen. 2- und 4 -Wege Artikulations-Sonden sowie Sonden mit umschaltbaren Kameras erweitern das Anwendungsgebiet und lassen eine individuelle Erweiterung des Systems zu wenn dies von geänderten Anwendungsvoraussetzungen gefordert wird.

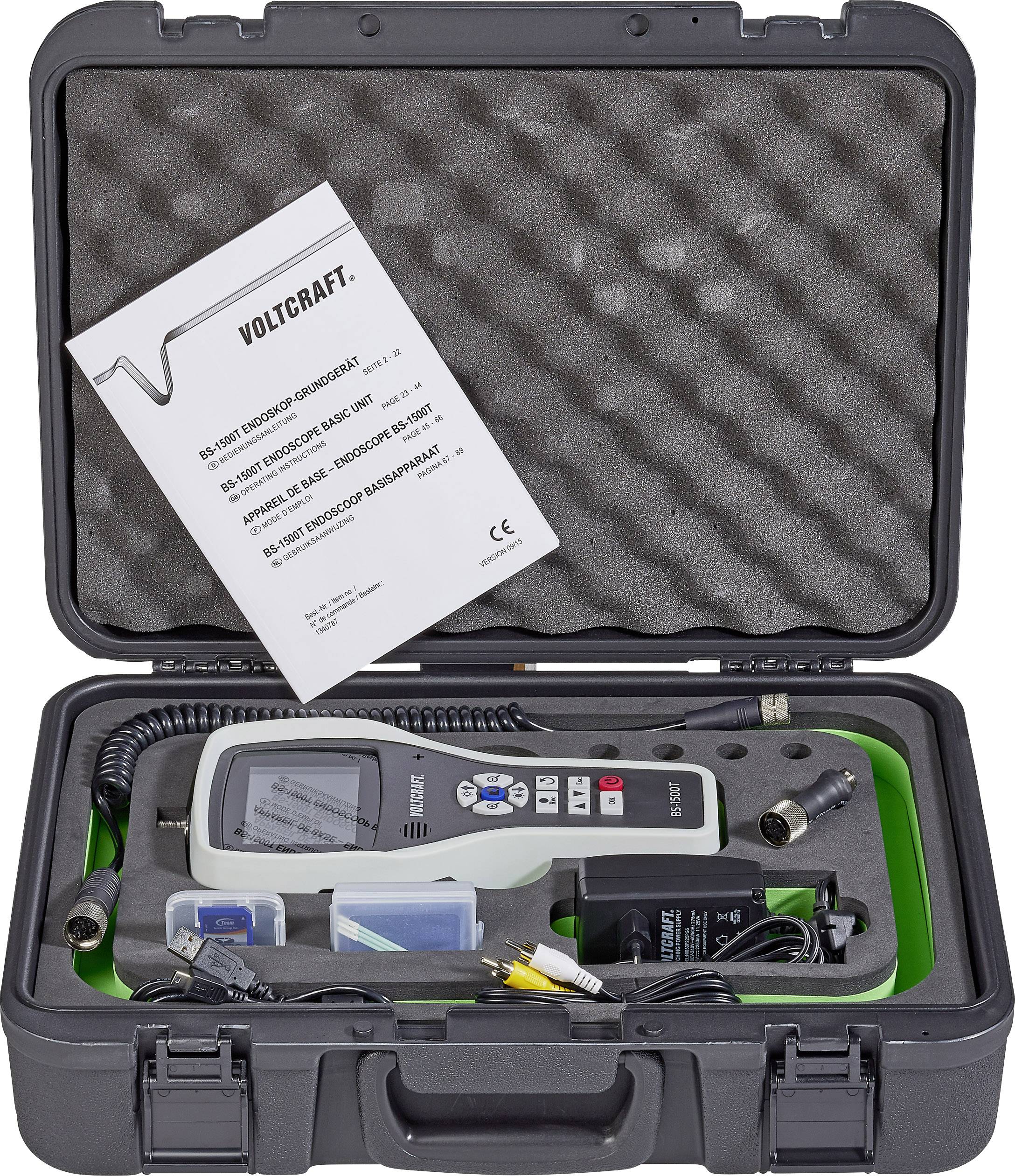

Beide Grundgeräte werden im stabilen Koffer ausgeliefert

Grundgerät	BS-1000T	BS-1500T
Display	8,89 cm (3,5”) TFT-Bildschirm	8,89 cm (3,5“) TFT-Monitor
Displayauflösung	320 x 240 Pixel	320 x 240 Pixel
Sondenanschluss	5-polig	8-polig
Digitalzoom	Ja	Ja
Distanz-Zähler	-	Ja
Bilder-Vergleich	-	Ja
Video-Ausgang	Ja	Ja
Speichermedium	SD-Karte (max. 8 GB)	SDHC-Speicherkarte (max. 32 GB)
Bildformat	640 x 480 Pixel	640 x 480 Pixel
Videoformat	640 x 480 Pixel	640 x 480 Pixel
Akkutyp	3,7 V/DC Lithium-Polymer-Akku	3,7 V/DC Lithium-Polymer-Akku
Gewicht	450 g	630 g
Best. Nr.	123319	1340787

Kamerasonden für modulares

Endoskop System

Abbildung 1

Abbildung 2

Abbildung 3

Artikel. Nr.	Sonden-Ø	Sonden- Länge	Sicht- feld	Schärfen- tiefe	Schutz- klasse	Ähnlich Abbildung	Besonder- heit	Passend für
2301360	3,9 mm	1 m	90 º	10 – 50 mm	IP67	1	-	BS-1000T
2301361	3,9 mm	2 m	90 º	10 – 50 mm	IP67	1	-	BS-1000T
2301362	3,9 mm	3 m	90 º	10 – 50 mm	IP67	1	-	BS-1000T
2301363	3,9 mm	5 m	90 º	10 – 50 mm	IP67	1	-	BS-1000T
2301364	3,9 mm	10 m	90 º	10 – 50 mm	IP67	1	auf Spule	BS-1000T
516947	5,5 mm	1 m	54°	1,5 cm – 5 cm	IP67	1	-	BS-1000T BS-1500T
125054	5,5 mm	1 m	54°	6 cm - ∞	IP67	1	-	BS-1000T BS-1500T
125055	5,5 mm	2 m	54°	1,5 cm – 5 cm	IP67	1	-	BS-1000T BS-1500T
516944	5,5 mm	3 m	54°	1,5 cm – 5 cm	IP67	1	-	BS-1000T BS-1500T
125058	5,5 mm	3 m	54°	6 cm - ∞	IP67	1	-	BS-1000T BS-1500T
516957	5,5 mm	5 m	54°	6 cm - ∞	IP67	1	-	BS-1000T BS-1500T
516959	5,5 mm	10 m	54°	6 cm - ∞	IP67	1	auf Spule	BS-1000T BS-1500T
102741	5,5 mm	0,8 m	55°	20 - 60 mm	IP67	2	2-Wege Artikulations-Kamerasonde	BS-1000T BS-1500T
103546	7,5 mm	0,8 m	56°	25 - 70 mm	IP67	2	4-Wege Artikulations-Kamerasonde	BS-1000T BS-1500T
103558	5,8 mm	1 m	55°	20 - 60 mm	IP67	3	Mit zwei umschaltbaren Kameras 0°/90°	BS-1000T BS-1500T
102736	5,8 mm	3 m	55°	20 - 60 mm	IP67	3	Mit zwei umschaltbaren Kameras 0°/90°	BS-1000T BS-1500T
