Messtechnik für Schule und Ausbildung
Viele junge Menschen entscheiden sich für eine elektrotechnische Ausbildung. Technische Berufe stehen nach wie vor hoch im Kurs. Sicherheit bei der Ausbildung ist die wichtigste Eigenschaft, die die Messtechnik in der Ausbildung erfüllen muss. Messmittel von VOLTCRAFT sind mit innovativen Sicherheitsfeatures ausgestattet - besonders erwähnenswert ist hierbei die VC-200 Multimeterserie von VOLTCRAFT. Messbuchsennavigator und ein Batteriefach, das sich bei angeschlossenen Messleitungen nicht öffnen lässt, sind nur kleine Aspekte, die diese Multimeterserie zu einen der sichersten Multimeter in der Ausbildung machen.
Passgenaue Lösungen für die Praxis sowie innovative Entwicklungen für anwenderfreundliche Bedienung erlauben den effizienten Einsatz der Produkte. Damit Sie sich auf Ihre Ausbildung konzentrieren können.
Multimeter
Bei Messtechnik für zukünftige Spezialist*innen sollte besonderes Augenmerk auf folgende Punkte gelegt werden.
- Sicherheit der Messgeräte und Messleitungen
- Leicht zu erlernende Bedienung
- Robuste Bauweise / Langlebigkeit
VOLTCRAFT bietet hierfür sichere Multimeter mit unterschiedlichen Messfunktionen an. Je nach Fachrichtung kann hier das perfekt passende Multimeter ausgewählt werden.
| Modell |
|
|
|
|
|---|---|---|---|---|
| Messkategorie | CAT III 600V | CAT III 600V |
CAT III 600V |
CAT III 600V |
| Anzeige (Counts) | 2000 | 4000 | 6000 | 6000 |
| LoZ | ✓ | ✓ | ✓ | ✓ |
| Temperatur | - | - | ✓ | - |
| Frequenz | - | ✓ | ✓ | ✓ |
| Kapazität | - | ✓ | ✓ | ✓ |
| Duty Cycle | - | - | ✓ | ✓ |
| inkl. Stomzangenadapter | - | - | - | ✓ |
| Batterie Check 1,5V/9V | ✓ | ✓ | - | - |
| Werkskalibriert | 2576860 | 2576861 | 2576862 | 2576863 |
| Kalibriert ( ISO ) | 2765995 | 2765996 | 2765997 | 2765998 |
Funktionen im Detail
Messbuchsennavigator
Sicherer Batteriewechsel
Selbstrückstellende Sicherungen im mA Bereich
Sicherheitsfunktionen in allen Modellen der VC-200 Serie
Zweipolige Spannungsprüfer mit TÜV GS Prüfzeichen
Alle Modelle der VC-6X Serie sind vom TÜV Rheinland GS geprüft und zertifiziert (Prüfzeichennummer 1111231853).
Das Modell VC-55 LCD ist ebenfalls vom TÜV Rheinland GS geprüft und zertifiziert (Prüfzeichennummer 1419053032).
| Modell |
|
|
|
|
|---|---|---|---|---|
| Messkategorie | CAT IV 600V, CAT III 1000V | CAT IV 600V, CAT III 1000V |
CAT IV 600V, CAT III 1000V |
CAT IV 600V, CAT III 1000V |
| Messbereich V/AC | 12 bis 690 V | 12 bis 690 V | 12 bis 690 V | 12 bis 1200 V |
| Durchgangsprüfung | ✓ | ✓ | ✓ | ✓ |
| Phasenprüfung | ✓ | - | ✓ | ✓ |
| FI-Prüfung | - | ✓ | ✓ | ✓ |
| Drehfeldprüfung | - | - | - | ✓ |
| Werkskalibriert | 1188073 | 1313885 | 1313886 | 2377871 |
| Kalibriert ( ISO ) | 3165224 | 1411807 | 1411808 | 1411809 |
Stromzangen für die sichere Erfassung von Stromstärken
Bei der Strommessung muss der Stromkreis üblicherweise aufgebrochen werden - es sei denn, man verwendet eine Stromzange.
Stromzangen für Ströme bis 200A AC / DC
| Modell |
|
|
|
|
|---|---|---|---|---|
| Strom-Messbereich bis | 100 A | 200 A | 60 A | 40 A |
| Gleich-/Wechselstrom | AC | AC / DC | AC / DC | AC / DC |
| Deltamessung | ✓ | ✓ | ✓ | ✓ |
| Min / Max | ✓ | ✓ | ✓ | ✓ |
| Zero (DC) & Min / Max kombiniert | — | ✓ | ✓ | ✓ |
| Spannungsmessung | — | ✓ | — | ✓ |
| Berührungslose Spannungserkennung (NCV) | ✓ | ✓ | ✓ | ✓ |
| Temperaturmessung | — | ✓ | — | — |
| Widerstandsmessung | — | ✓ | — | ✓ |
| Kapazitätsmessung | — | ✓ | — | ✓ |
| Messverfahren | True RMS | True RMS | True RMS | True RMS |
| Best. Nr. werkskalibriert | 2893196 | 2893197 | 2893198 | 2893199 |
| Best. Nr. ISO kalibriert | 3163115 | 3163116 | 3163117 | 3163118 |
Stromzangen für größere Querschnitte und Ströme bis 1000 A
| Modell |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| Strom-Messbereich bis | 400 A | 400 A | 400 A | 1000 A | 1000 A | 400 A | 600 A |
| Anzeige (Counts) | 4000 | 4000 | 6000 | 6000 | 6000 | 4000 | 6000 |
| Strom Messung | AC | AC / DC | AC / DC | AC | AC / DC | AC | AC / DC |
| Inrush-Funktion | — | — | ✓ | — | — | — | — |
| LPF (Tiefpassfilter) | — | — | ✓ | ✓ | ✓ | — | — |
| Temperaturmessung | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Messverfahren | True RMS | True RMS | True RMS | True RMS | True RMS | True RMS | True RMS |
| Display | EBTN | EBTN | EBTN | EBTN | EBTN | LCD | OLED |
| Bargraph Anzeige | — | — | — | ✓ | ✓ | — | ✓ |
| Messstellen Beleuchtung | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Best. Nr. werkskalibriert | 1693351 | 1693352 | 2754552 | 1693353 | 1693354 | 1461483 | 1181861 |
| Best. Nr. ISO-kalibriert | 1899853 | 1899854 | — | 2141325 | 2141326 | 1590171 | 1197048 |

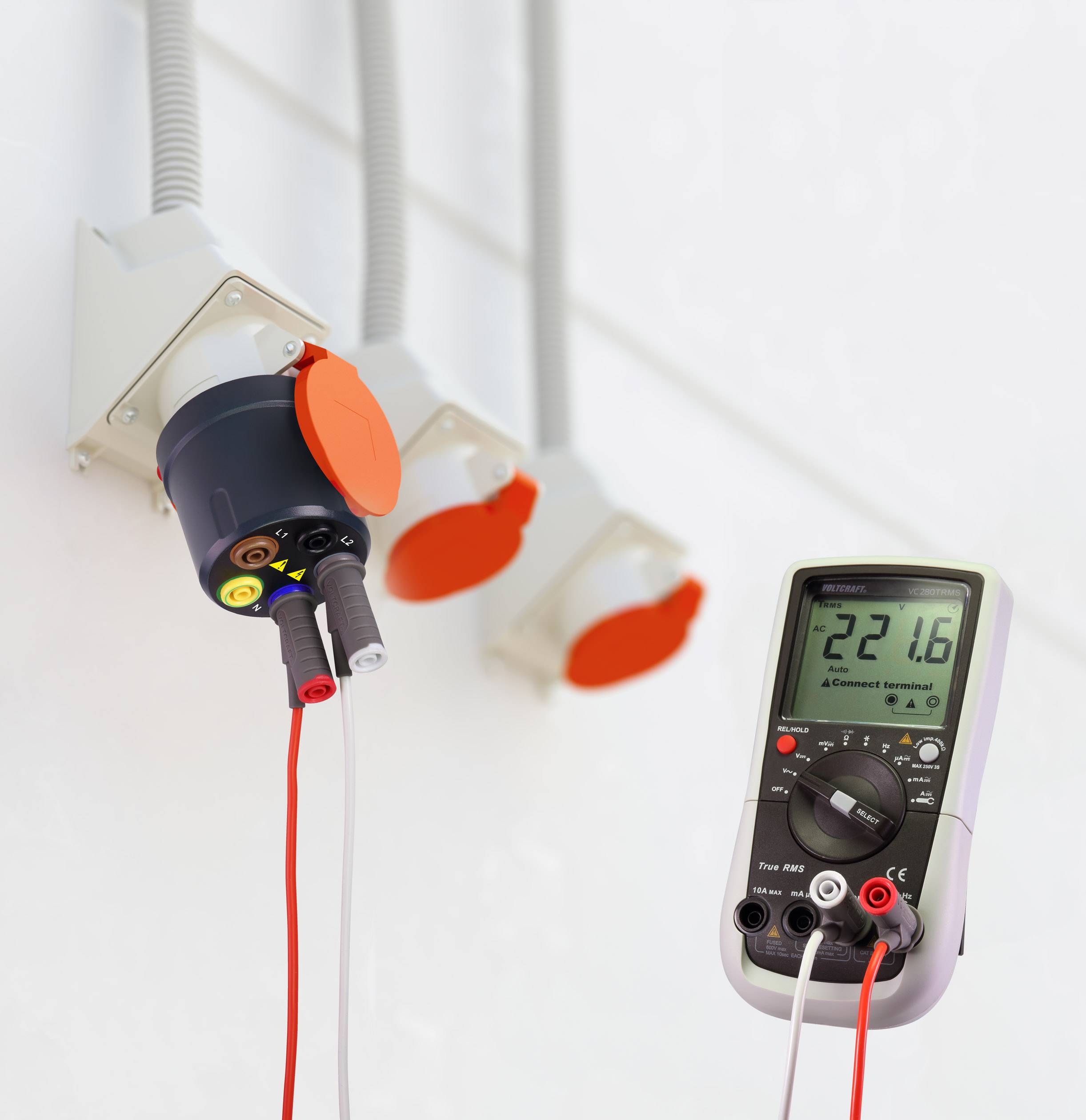

Messadadapter
Sehr nützlich sind die Messadapter bei Reparatur und Wartung. Einfach Adapter zwischenstecken und den Strom mit der Zange erfassen. Einfacher und schneller lässt sich die korrekte Funktion von Heizungen (z. B. Waschmaschine, Trockner oder E-Herd) nicht prüfen.
Werkstattausrüstung im Ausbildungsbetrieb

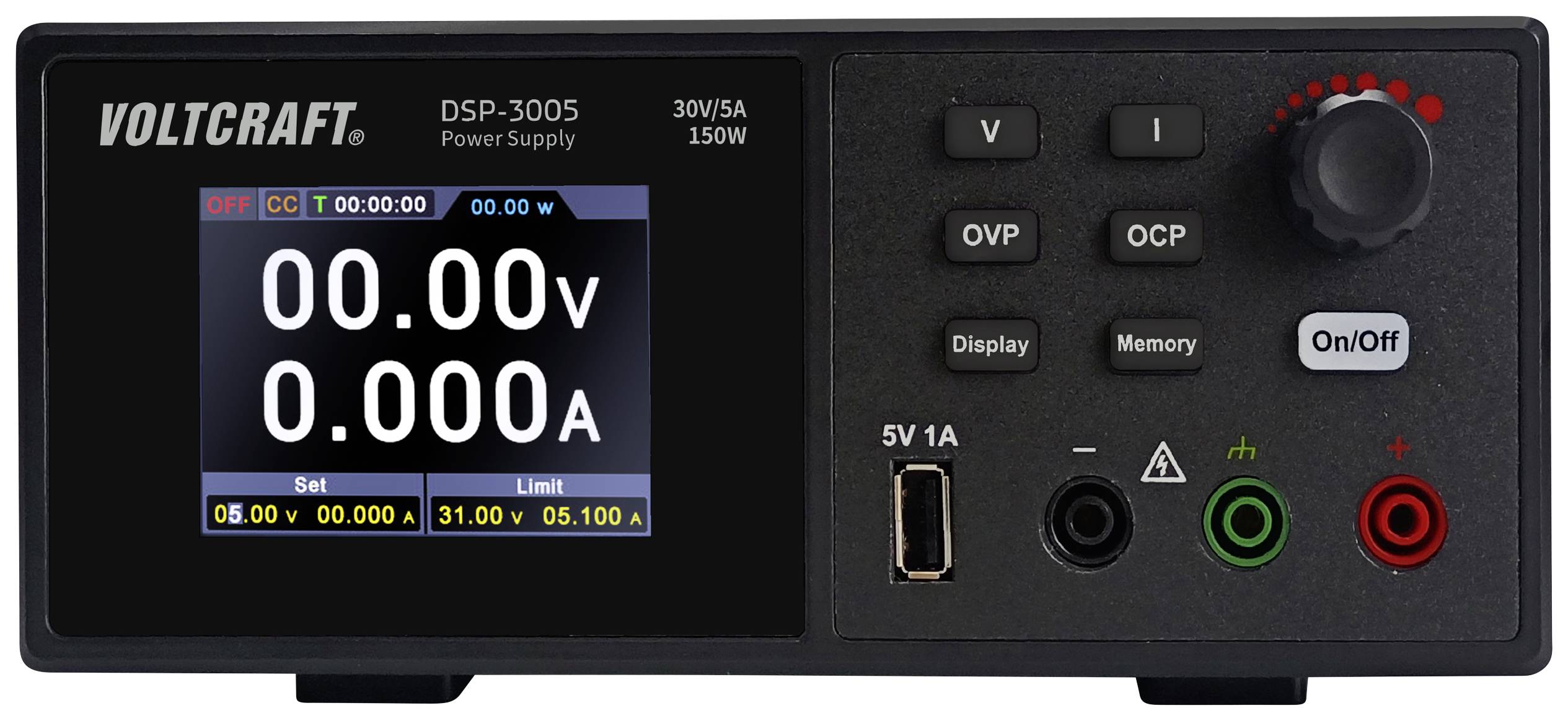

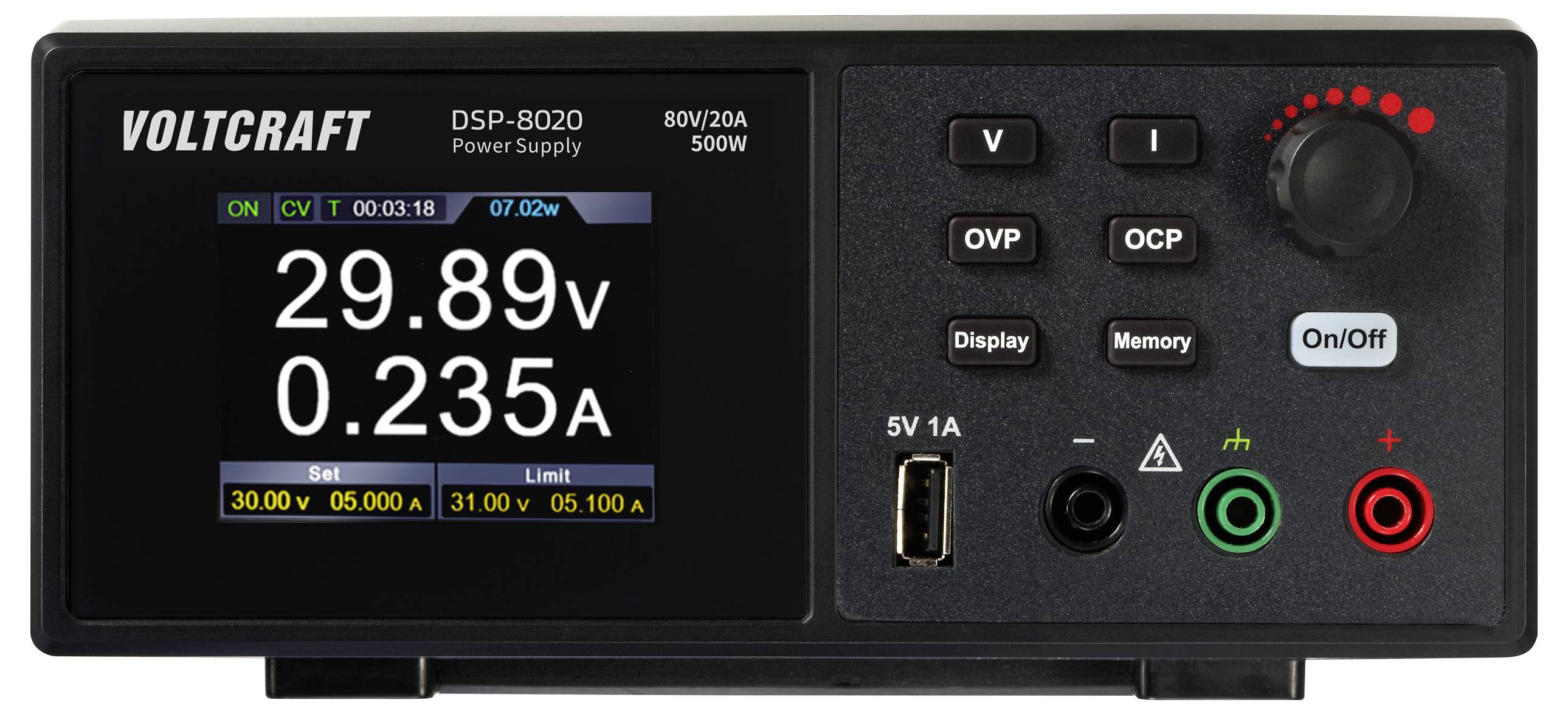

Kleine Bauform, große Leistung - Labornetzteile mit bis zu 300W

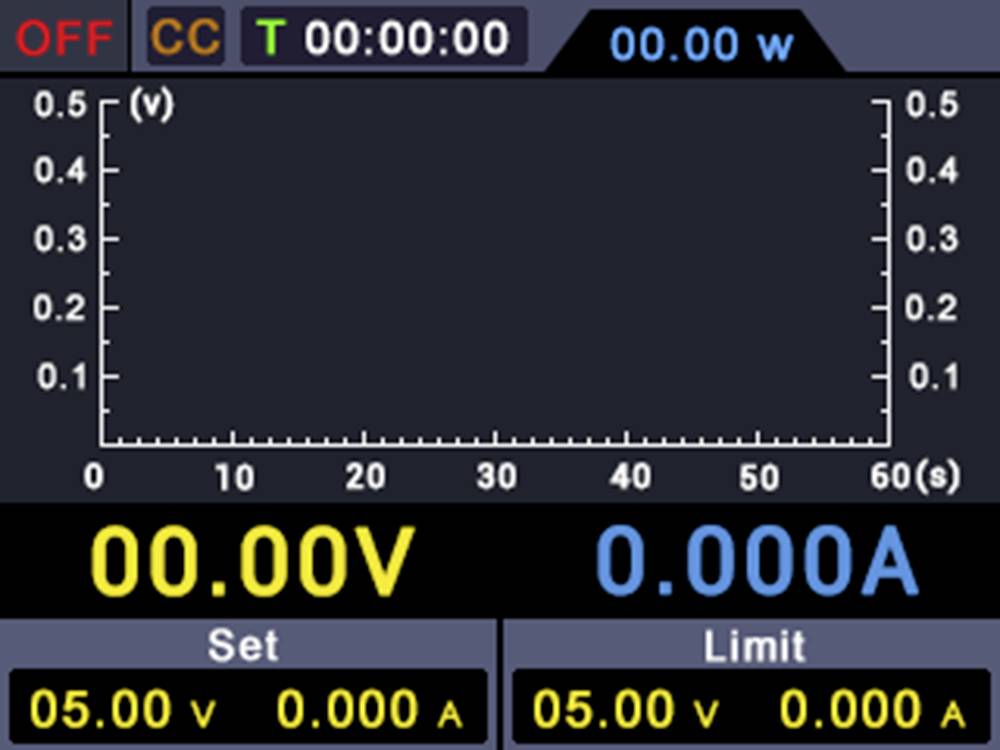

Die Messdaten können auch als Kurve am Display dargestellt werden.

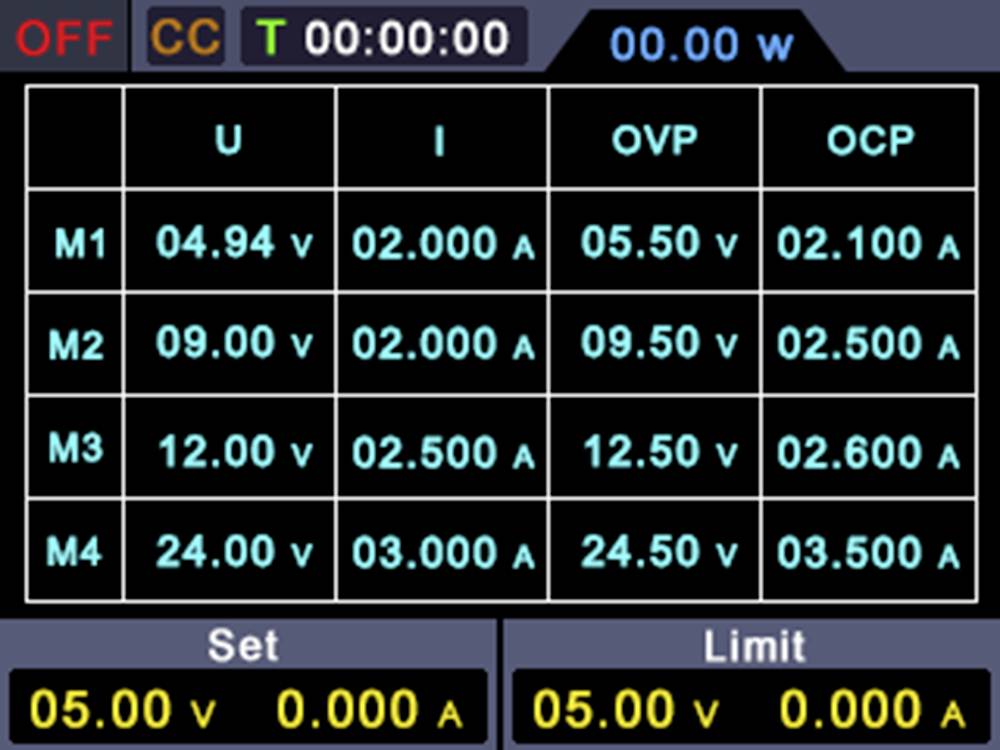

Speicherplätze für häufig benötigte Spannungs- und Stromwerte.
| Modell | DSP-3005 | DSP-3010 | DSP-6010 |
| Ausgangsspannung | 0 -30 V/DC | 0 - 30 V/DC | 0 - 60 V/DC |
| Ausgangsstrom | 0 - 5 A | 0 - 10 A | 0 - 10 A |
| Maximale Ausgangsleistung | 150 W | 300 W | 300 W |
| Wirkungsgrad | 85 % | 85 % | 85 % |
| Restwelligkeit (Vp-p) | ≤30 mV | ≤50 mV | ≤50 mV |
| Displayauflösung | 240 × 320 Pixel | 240 × 320 Pixel | 240 × 320 Pixel |
| Kühlung | Lüfterkühlung, temperaturgesteuert | Lüfterkühlung, temperaturgesteuert | Lüfterkühlung, temperaturgesteuert |
| Schnittstelle | USB-B, kompatibel mit SCPI- Kommunikationsprotokoll | USB-B, kompatibel mit SCPI- Kommunikationsprotokoll | USB-B, kompatibel mit SCPI- Kommunikationsprotokoll |
| USB-Ladeanschluss | 5 V/DC max. 1 A, USB-A-Buchse | 5 V/DC max. 1 A, USB-A-Buchse | 5 V/DC max. 1 A, USB-A-Buchse |
| Abmessungen (BxHxL) | 200mm × 92mm × 182mm | 200mm × 92mm × 182mm | 200mm × 92mm × 182mm |
| Artikelnummer | 2446362 | 2446363 | 2446087 |

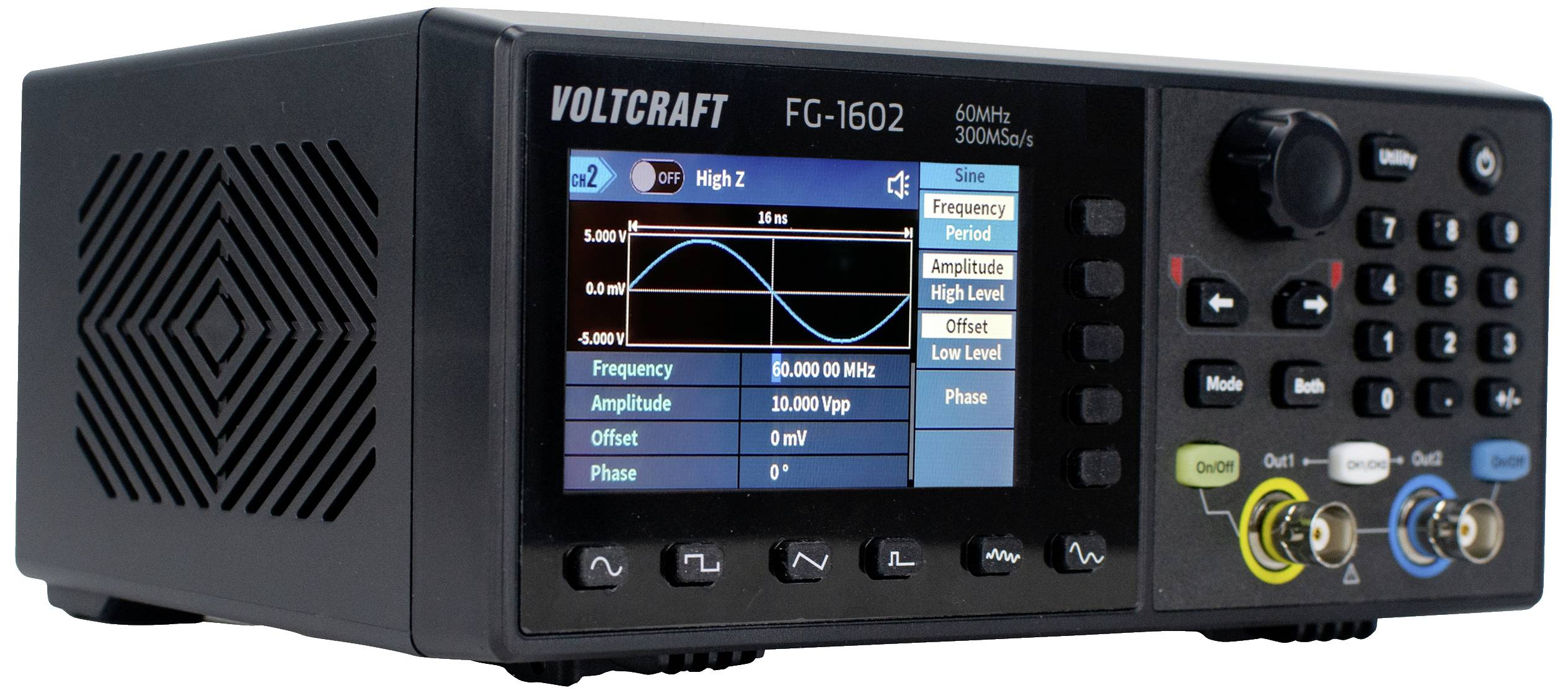

Signalerzeugung mit Funktionsgeneratoren der FG-Serie

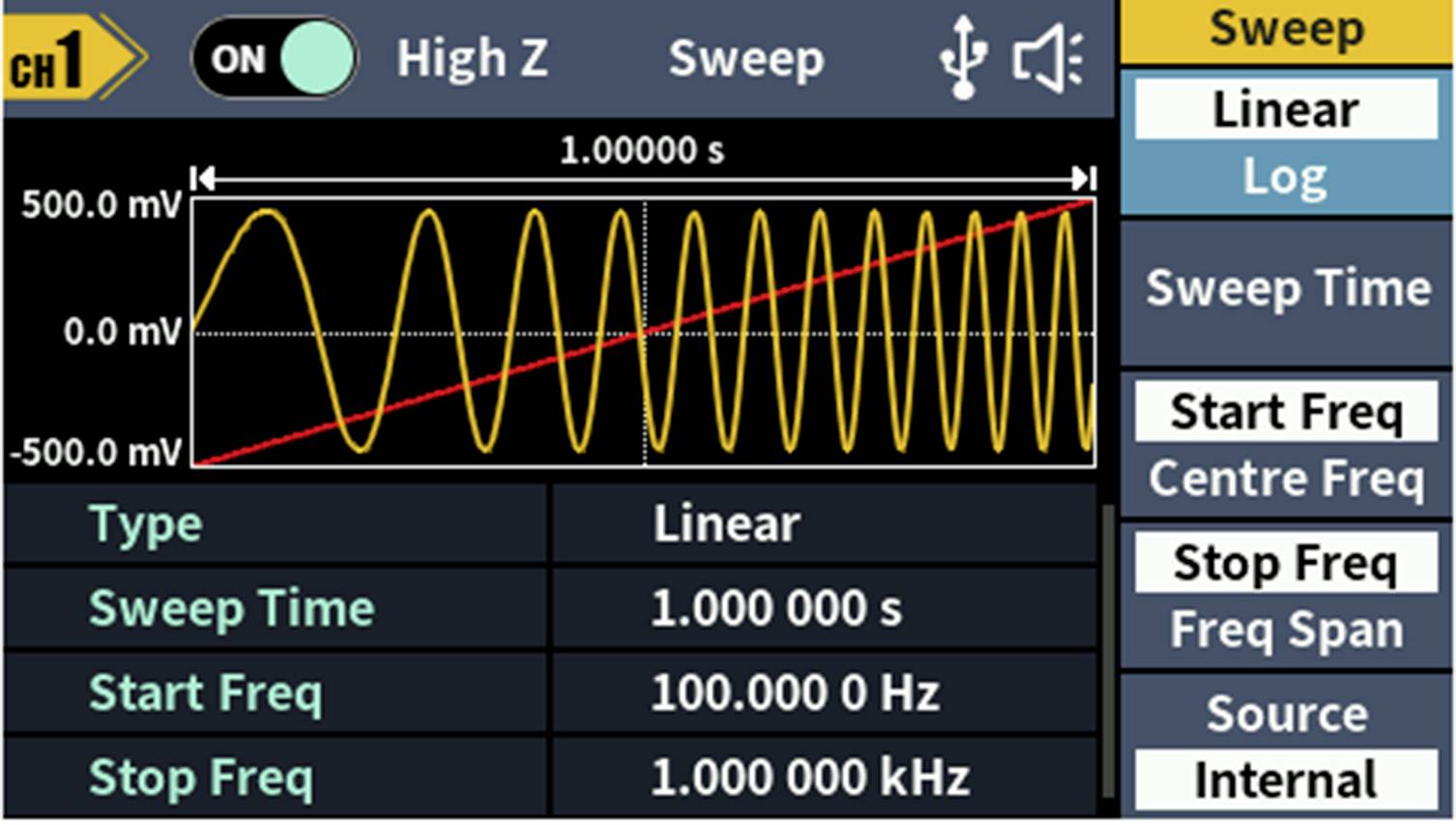

Darstellung eines erstellten Sweep mit Start- und Stoppfrequenz. Ideal um die Funktion von Filtern zu vermitteln.

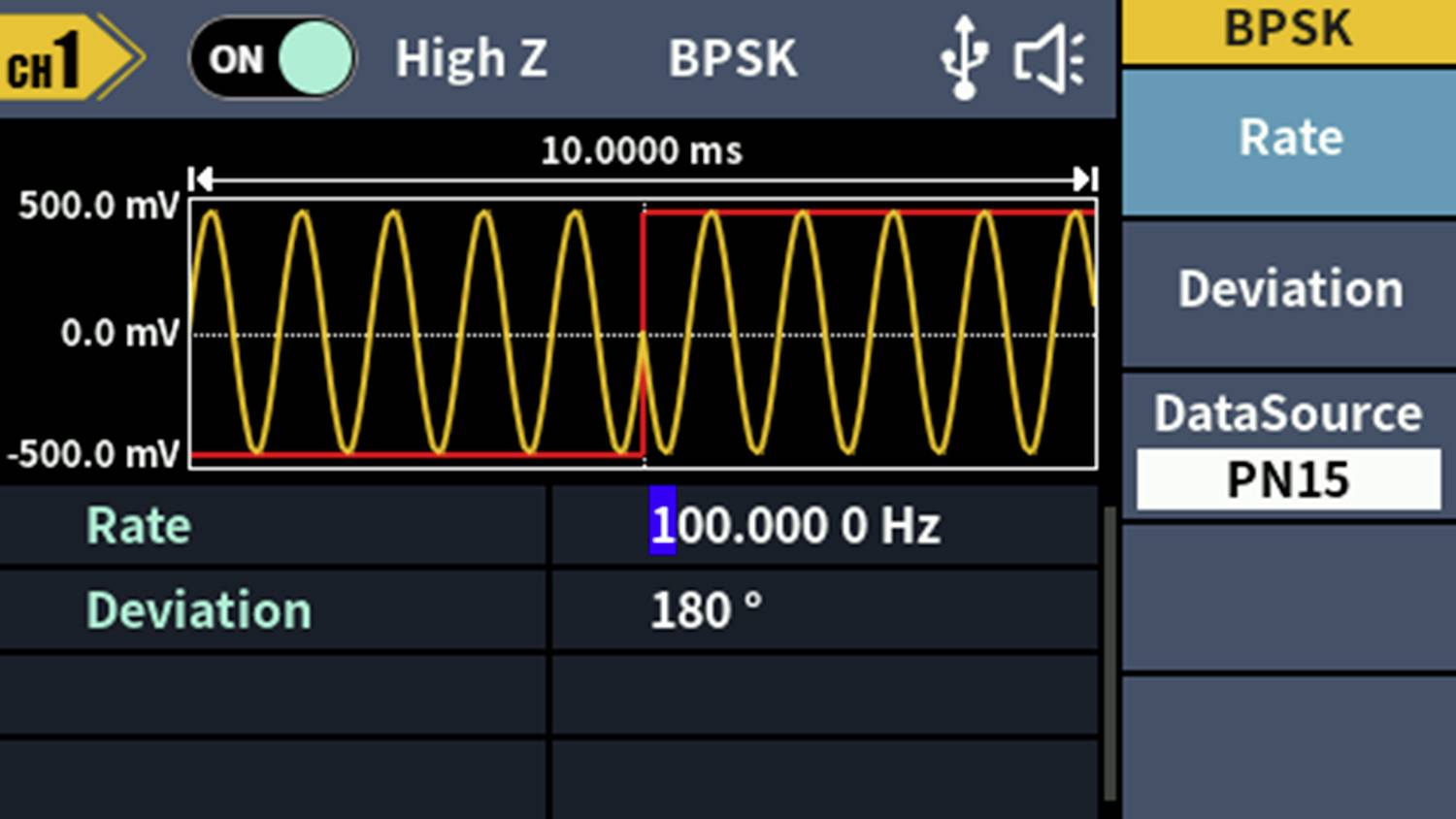

Auch komplexere Modulationsarten wie BPSK beherrscht die FG-Serie.
| Modell | FG-1302 | FG-1602 |
| Bandbreite | 30 MHz | 60 MHz |
| Abtastraten | 125 MSa/s | 300 MSa/s |
| Vertikale Auflösung | 14 Bits | 14 Bits |
| Kanäle | 2 | 2 |
| Standard-Wellenform | Sinuswelle, Rechteckwelle, Anstiegswelle, Impulswelle, Rauschen | Sinuswelle, Rechteckwelle, Anstiegswelle, Impulswelle, Rauschen |
| Arbiträr-Wellenformen | Sinc, exponentielles Ansteigen, exponentielles Abfallen, Elektrokardiogramm, Gaußsches Rauschen, Semipositiv, Lorentz, Dual Audio, Gleichspannung | Sinc, exponentielles Ansteigen, exponentielles Abfallen, Elektrokardiogramm, Gaußsches Rauschen, Semipositiv, Lorentz, Dual Audio, Gleichspannung |
| Modulationstypen | AM, DSBAM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | AM, DSBAM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM |
| Displayauflösung | 480 x 272 Pixel | 480 x 272 Pixel |
| Abmessungen (LxHxB) | 200 x 92,1 x 147,5 mm | 200 x 92,1 x 147,5 mm |
| Artikelnummer | 2616564 | 2616563 |

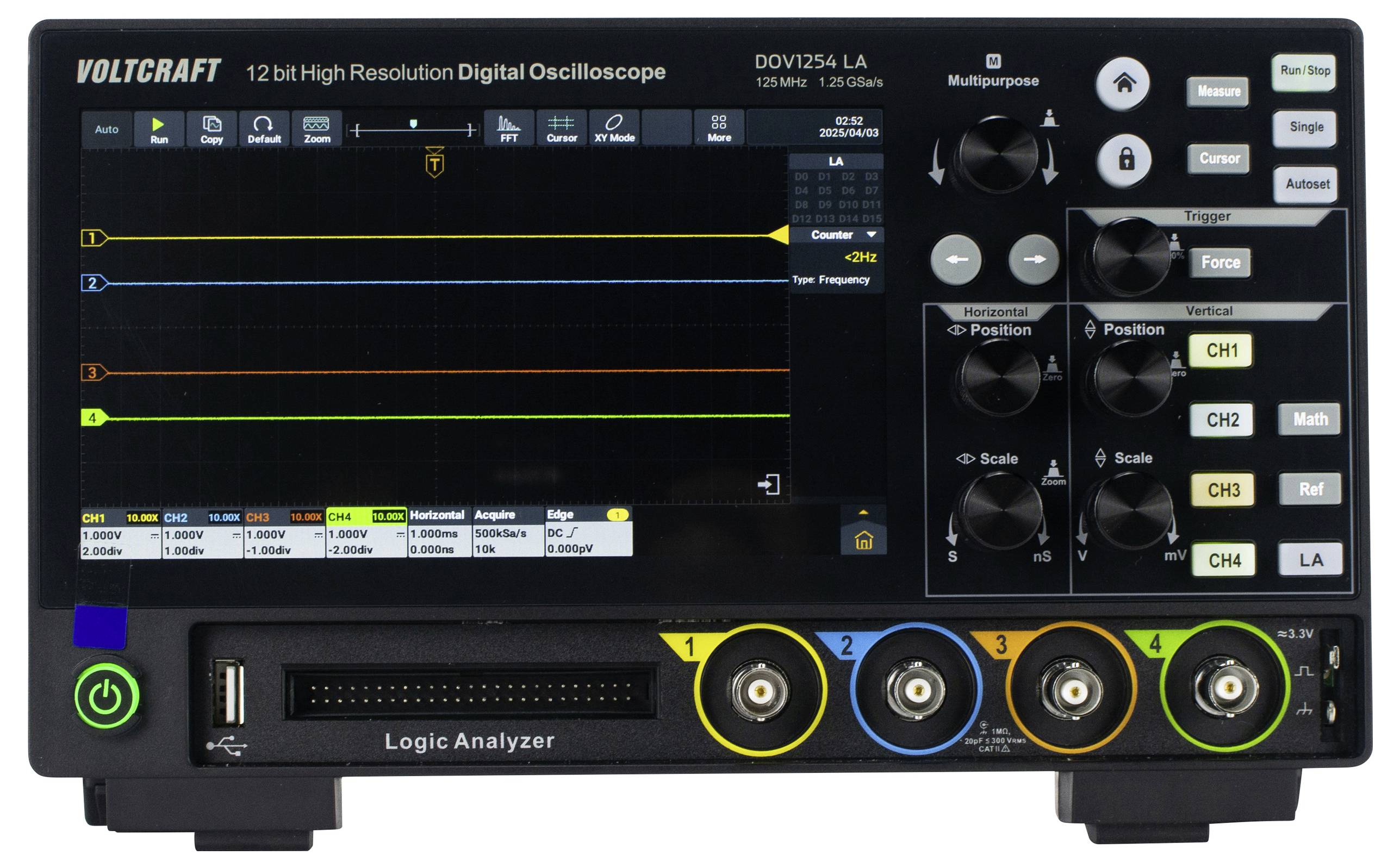

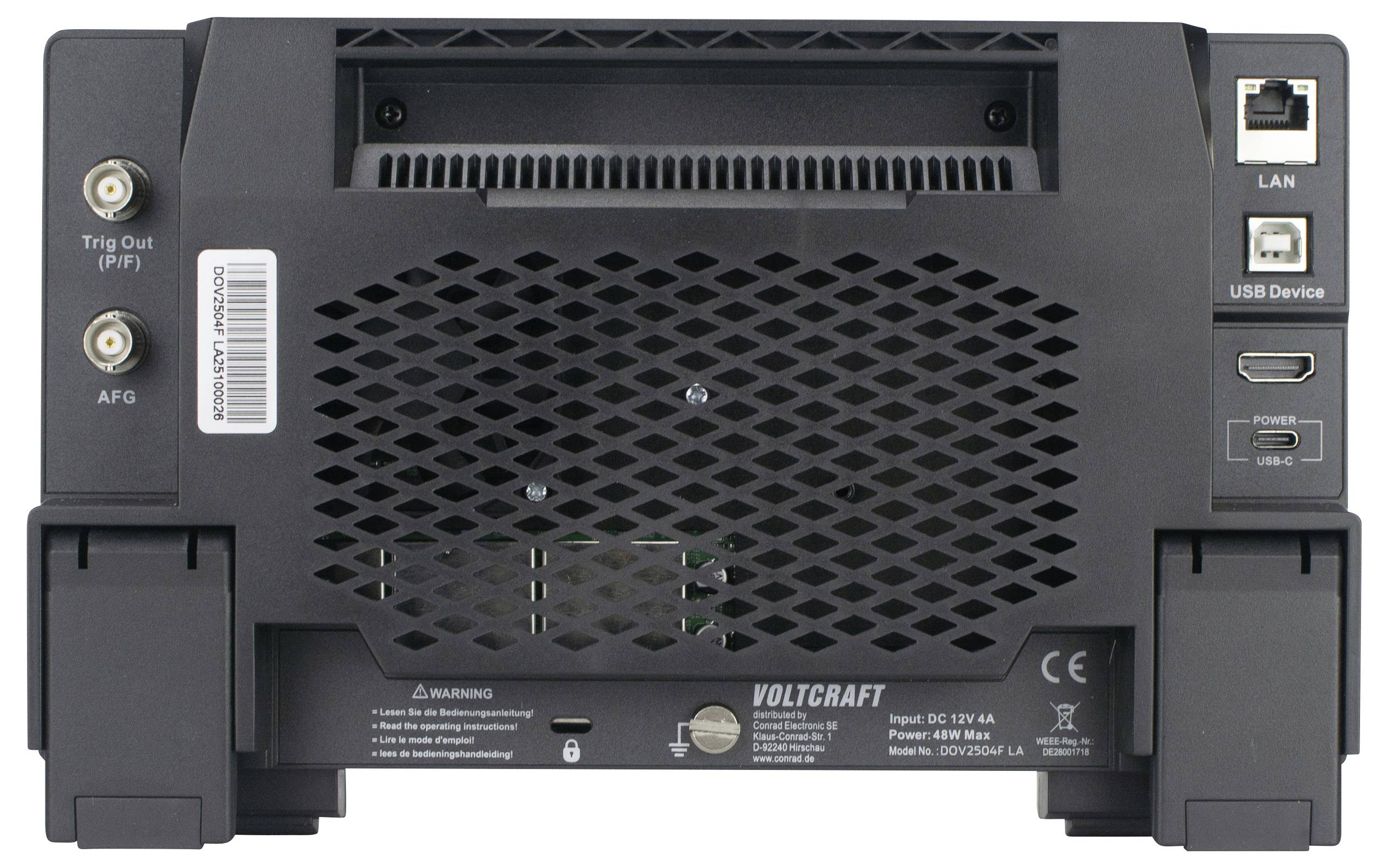

Kompakte Oszilloskope der DOV-Serie
Die aktuellen Modelle der DOV-Serie mit kompakten Abmessungen von 260mm Breite, einer Höhe von 160 mm und einer Tiefe von nur 78 mm. Durch das geringe Gewicht von 1,5 kg und den kompakten Abmessungen ist ein mobiler Einsatz problemlos möglich.
Der HDMI-Ausgang ermöglicht die Ausgabe des Oszilloskopbildes auf einen großen Monitor was die DOV-Serie für Schulungs- und Ausbildungszwecke qualifiziert. Der Touch-Screen erleichtert die Bedienung enorm und die umständliche Menübedienung per Tasten gehört der Vergangenheit an.
- 2 / 4 analoge Eingangskanäle
- ADC mit 12bit Auflösung
- Hohe Speichertiefe (50 Mpts oder 100 Mpts)
- 17,78 cm (7 Zoll) Touchscreen und HDMI-Ausgang
- Bandbreite 70 MHz bis 250 MHz
- Schnittstellen: USB, LAN, HDMI
- Segmenterfassung mit 700.000 wfms/s
- Umfangreiche Trigger- und Decodiermöglichkeiten
- Cursor Messfunktionen
- Mathematische Funktionen
- Funktionsgenerator (nur DOV1254F LA und DOV2504F LA)
- 16 digitale Kanäle (nur DOV1254LA, DOV1254F LA, DOV2504LA und DOV2504F LA)
| Typ |
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|
| Bandwidth | 70MHz | 70MHz | 100MHz | 100MHz | 125MHz | 125MHz | 250MHz | 250MHz |
| Channel | 2 | 4 | 2 | 4 | 4 | 4 | 4 | 4 |
| Logic Analyzer 16-ch | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
| AWG | - | - | - | - | - | ✓ | - | ✓ |
| Multitouch Screen | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' |
| ADC bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits |
| Max sample rate | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s |
| Rise time | ≤ 5 ns | ≤ 5 ns | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 2.8 ns | ≤ 2.8 ns | ≤ 1.4 ns | ≤ 1.4 ns |
| Max record length | 50M | 50M | 50M | 50M | 100M | 100M | 100M | 100M |
| Echtzeit Erfassung | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s |
| Segmenterfassung | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s |
| Vertical Sensitivity | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div |
| Scanning speed (s/div) |
1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 |
| Pass/fail function | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Trigger & Decoding | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN |
| Trigger type | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger |
| Cursor measurement | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage |
| Mathematical operation | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) |
| Interfaces | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI |
| Artikelnummer | 3350781 | 3350782 | 3350783 | 3350784 | 3350785 | 3350787 | 3350791 | 3350792 |
Das Auto ist nach wie vor die wichtigiste Mobilitätsform. Daraus resultiert eine vielzahl an Berufen in diesem Bereich. In modernen Fahrzeugen wird immer mehr Elektronik verbaut und eine Fehlersuche wird immer komplexer. Auch die Messtechnik muss auf die gestiegenen Anforderungen reagieren und mit geeigneter Messtechnik passende Lösungen bereitstellen. So ist es nicht außergewöhnlich, dass schon in der Ausbildung mit Oszilloskopen gearbeitet wird, um z. B Einspritz- oder Zündsignale von mehreren Zylindern im zeitlichen Verlauf darzustellen. Auch Bussysteme z. B. CAN-Bus werden in Fahrzeugen zur Kommunikation zwischen Elektronikkomponenten vermehrt eingesetzt und auch dieser kann über entsprechende Oszilloskope betrachtet und ausgewertet werden.
Handmultimeter mit Messfunktionen speziell für die Kfz-Technik.
- Extrem robust und wasserdicht (IP67)
- Temperaturmessung
- Motordrehzahl und Schließwinkel
- Umfangreiche Impulsmessfunktionen
- Frequenz- und Kapazitätsmessfunktion
4-Kanal Digital-Speicher-Oszilloskop mit 100MHz Bandbreite.
- 4-Kanäle für gleichzeitige Darstellung von vier Einspritz- oder Zündsignalen
- Umfangreiche mathematische Funktionen (z. B. Impulsbreite oder Verzögerung zwischen den Kanälen)
- PC-Software zur Datenanalyse
Moderne Messtechnik für ein attraktives Ausbildungsumfeld
Klimaanlagenservice - bei hohen Außentemperaturen sehr gefragt in Werkstätten. Zur Fehlersuche wird häufig zuerst die Temperatur an den Luftdüsen, bei aktivierter Klimaanlage, gemessen. Einfach und präzise kann dies mit dem VOLTCRAFT Kombigerät DT-8820 erfolgen. Temperatur, Luftfeuchte, Schallpegel und Lux können mit nur einem Gerät gemessen werden. Die Temperaturmessung erfolgt per Fühler mit Handgriff. Das Kombimessgerät ersetzt vier Einzelgeräte und schont Platzreserven in kleinen Werkstätten.
VOLTCRAFT BS-702SE+IP Endoskop mit zwei Kameras
Eine Front- und eine seitliche Kamera machen das Endoskop zur ersten Wahl bei der Zylinderprüfung. Nicht nur der Kolben, sondern auch die Zylinderwandung kann durch die zweite seitliche Kamera überprüft und bewertet werden. Beiliegende Aufsätze wie Spiegel, Magnet oder Haken erweitern den Einsatzbereich im täglichen Werkstatteinsatz. Das Livebild kann nicht nur betrachtet sondern als Video aufgezeichnet werden und für Schulungszwecke oder spätere Analysen verwendet werden.

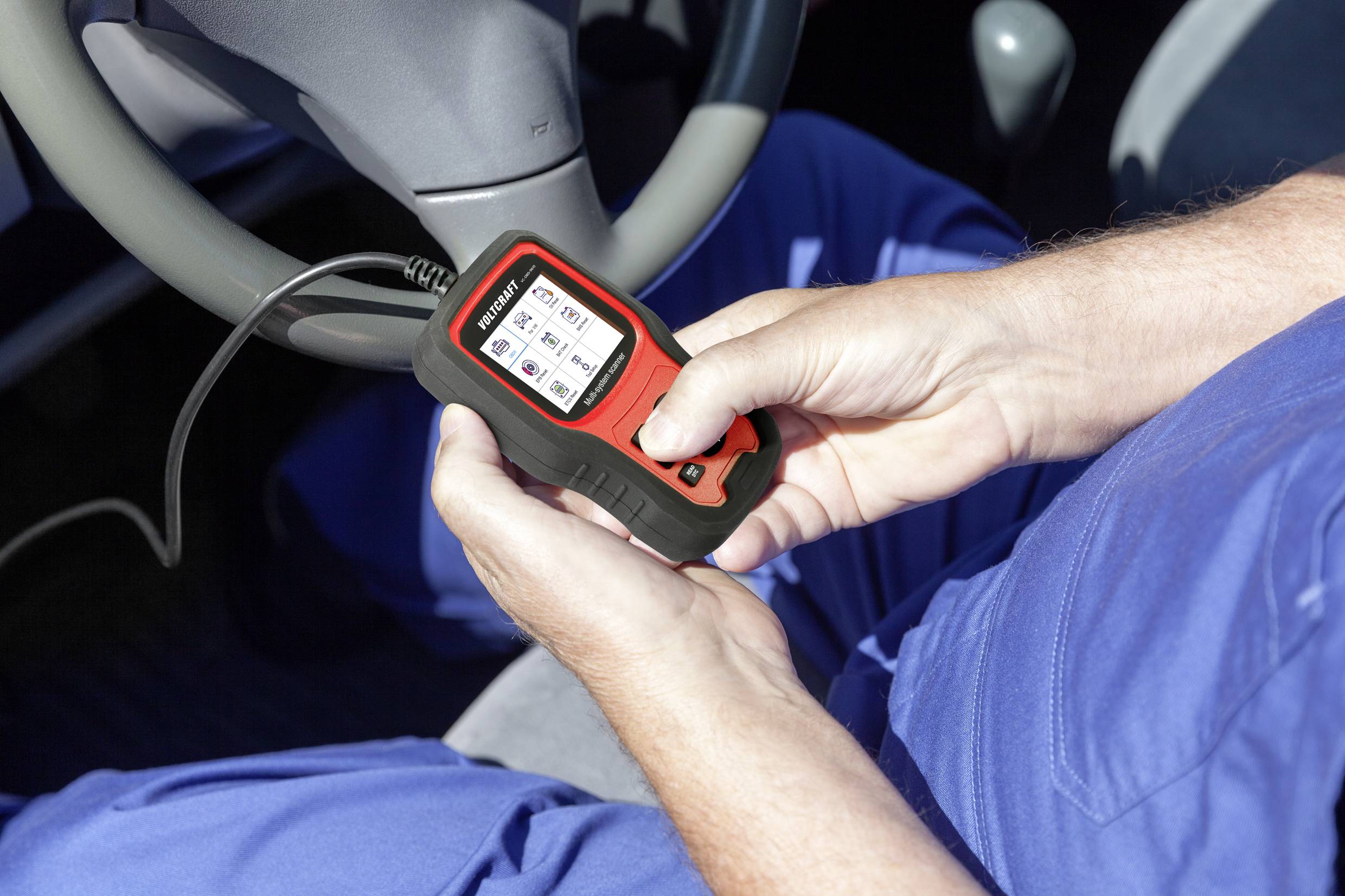

OBD-Diagnosegeräte von VOLTCRAFT für verschiedene Fahrzeughersteller (VW, Mercedes und BMW). Sonderfunktionen wie Service Reset, Gaspedal anlernen, EPB Bremsbelagwechsel, Lenkwinkel anlernen, Reifendruck (TPMS) rückstellen, Injektoranpassung, Batterie-Registrierung und DPF-Funktion unterstützen die OBD-Diagnosegeräte von VOLTCRAFT, desweiteren können die Parameter der OBD-Diagnose wie gewohnt ausgelesen werden.
Messtechnik für den universellen Einsatz im Kfz-Handwerk. Interessant für die Ausbildung ist im speziellen die Wärmebildkamera WB-80. Hier kann die Funktion des Kühlkreislaufes visuell demonstriert werden.
Zuverlässiges Messzubehör für eine professionelle Fehlersuche in der Fahrzeugelektronik

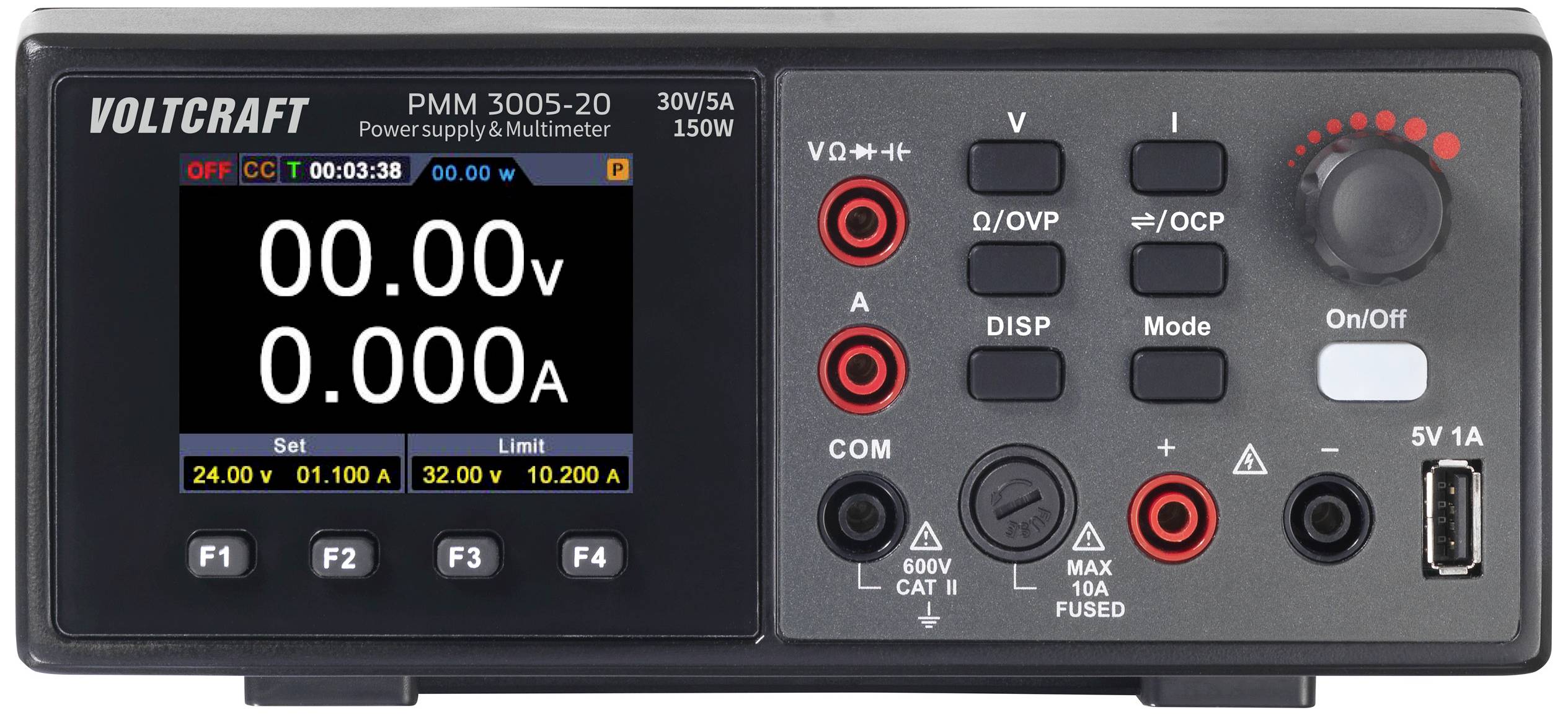

Kombigeräte - Multimeter und Netzteil in einem kompakten Gehäuse
Platzsparende Geräte mit einstellbaren Labornetzteil mit 150 W bzw. 300 W und zusätzlich ein präzises Multimeter mit 20.000 oder 60.000 Counts.

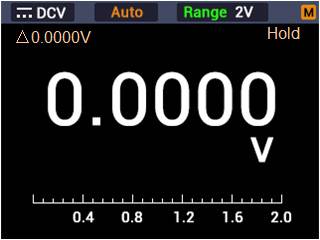

Displayanzeige im Multimeterbterieb.

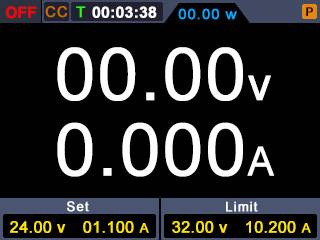

Displayanzeige im Netzteilbetrieb.
| Modell | PMM 3005-20 | PMM 6010-60 |
| Spannung | 0 - 30 V DC | 0 - 60 V DC |
| Strom | 0 - 5 A | 0 - 10 A |
| Maximalleistung | 150 W | 300 W |
| Wirkungsgrad | 85 % | 85 % |
| Restwelligkeit (Vp-p) | ≤ 30 mV | ≤ 50 mV |
| Schutzfunktionen | OVP, OCP, OTP | OVP, OCP, OTP |
| Counts | 19999 | 59999 |
| Grundgenauigkeit | ±(0,43 % + 14 Digits) | ±(0,07 % + 14 Digits) |
| Messfunktionen | Spannung, Strom, Widerstand, Kondensator, Diode, Durchgang | Spannung, Strom, Widerstand, Kondensator, Diode, Durchgang |
| Displayauflösung | 240 x 320 Pixel | 240 x 320 Pixel |
| Schnittstelle | USB (kompatibel mit SCPI) | USB (kompatibel mit SCPI) |
| USB Ladeport | 5V 1A | 5V 1A |
| Besonderheiten | Programmierbare Wellenform der Ausgangsspannung (10 editierbare Punkte) Grafische Ausgabe der Kurvenmessdaten |
Programmierbare Wellenform der Ausgangsspannung (10 editierbare Punkte) Grafische Ausgabe der Kurvenmessdaten |
| Abmessungen (L x B x H) | 185 x 200 x 92 mm | 185 x 200 x 92 mm |
| Artikelnummer | 3089083 | 3089081 |
Das AO-610 wurde für die schulische Ausbildung entwickelt. Einfachste Bedienung erleichtert es, auch bei unregelmäßiger Verwendung, das Gerät in Betrieb zu nehmen. Keine Tastenflut und versteckte Menüeinstellungen für einen reibungslosen Betrieb in Schule und Berufsschule.
- 10 MHz Bandbreite, 1 Kanal
VOLTCRAFT VC-5080 Analog-Multimeter
Widerstandsänderungen oder eine langsam pulsierende Gleichspannung können mit einem Zeigerinstrument perfekt dargestellt werden. Die lineare oder logarithmische Charakteristik eines Potis lässt sich nicht leichter erklären als mit einer einfachen Skala mit Zeiger. Optimal für Ausbildung und Schule.
- Äußerst robustes Spannband-Messwerk
- Hohe Eingangsimpedanz bei allen Spannungsmessbereichen
VC-100 Multimeterserie. Einfach messen.
Die neuen Modelle der VC100 Serie mit einem klar ablesbaren Display. Je nach Modell sind unterschiedliche Messfunktionen eingebaut. Alle Multimeter dieser Serie verfügen über ein EBTN-Display mit bestechenden Kontrast und über einen berührungslosen Spannungstester (NCV). Besonders bei größeren Klassen, in Schule oder Ausbildungsstätte, kann das Display hervorragend bis in die letzte Reihe hinein fehlerfrei abgelesen werden.
Messleitungen und Klemmen für höchste Sicherheit in der Anwendung
Verschleissindikator bei Sicherheitsmessleitungen
VOLTCRAFT Sicherheitsmessleitungen sind doppelt isoliert. Die zwei Isolierschichten sind in unterschiedlichen Farben ausgeführt. Sollte nun die oberste Schicht durch Hitze, z. B. durch Lötkolben, oder eine scharfe Kante beschädigt worden sein, so wird die zweite Isolierschicht in anderer Farbe sichtbar. Dadurch können beschädigte Messleitungen sofort erkannt und entsorgt werden. Einfach aber effektiv, um Gefahren in der Anwendung fernzuhalten.
