Messtechnik im Labor und in der Qualitätssicherung

VOLTCRAFT Messtechnik in der Qualitätssicherung

In der Qualitätssicherung und im Labor spielt die elektrische Messtechnik eine zentrale Rolle, um moderne Produkte und Prozesse zu überwachen, zu entwickeln und das Qualitätsniveau einzuhalten.

Eine präzise Erfassung und Analyse von elektrischen Größen ist unverzichtbar, um die Funktion und Zuverlässigkeit von elektrischen Baugruppen, Geräten und Systemen sicherzustellen.

Kompakte Oszilloskope bis 250MHz
Tisch- und Handmultimeter
Programmierbare Linearnetzteile
Temperatur- und Multifunktionskalibratoren
Stromschleifenkalibrator
Elektronische Lasten
Wärmebildkameras
Pocket Wärmebildkameras

Kompakte Oszilloskope der DOV-Serie bis 250MHz

Die aktuellen Modelle der DOV-Serie mit kompakten Abmessungen von 260mm Breite, einer Höhe von 160 mm und einer Tiefe von nur 78 mm. Durch das geringe Gewicht von 1,5 kg und die kleinen Abmessungen ist die DOV-Serie perfekt für den mobilen Messeinsatz.

Der HDMI-Ausgang ermöglicht die Ausgabe des Oszilloskop Bildes auf einem großen Monitor, was die DOV-Serie für Schulungs- und Ausbildungszwecke qualifiziert. Der Touchscreen erleichtert die Bedienung enorm und die umständliche Menü Bedienung per Tasten gehört der Vergangenheit an.

2 / 4 analoge Eingangskanäle
Pass/Fail-Funktion
ADC mit 12bit Auflösung
Hohe Speichertiefe (50 Mpts oder 100 Mpts)
17,78 cm (7 Zoll) Touchscreen und HDMI-Ausgang
Bandbreite 70 MHz bis 250 MHz
Schnittstellen: USB, LAN, HDMI
Segmenterfassung mit 700.000 wfms/s
Umfangreiche Trigger- und Decodiermöglichkeiten
Cursor Messfunktionen
Mathematische Funktionen
Funktionsgenerator (nur DOV1254F LA und DOV2504F LA)
16 digitale Kanäle (nur DOV1254LA, DOV1254F LA, DOV2504LA und DOV2504F LA)

Typ	DOV702	DOV704	DOV1002	DOV1004	DOV1254 LA	DOV1254F LA	DOV2504 LA	DOV2504F LA
Bandwidth	70MHz	70MHz	100MHz	100MHz	125MHz	125MHz	250MHz	250MHz
Channel	2	4	2	4	4	4	4	4
Logic Analyzer 16-ch	-	-	-	-	✓	✓	✓	✓
AWG	-	-	-	-	-	✓	-	✓
Multitouch Screen	177mm / 7''	177mm / 7''	177mm / 7''	177mm / 7''	177mm / 7''	177mm / 7''	177mm / 7''	177mm / 7''
ADC bits	12 bits	12 bits	12 bits	12 bits	12 bits	12 bits	12 bits	12 bits
Max sample rate	1.25 GS/s	1.25 GS/s	1.25 GS/s	1.25 GS/s	1.25 GS/s	1.25 GS/s	1.25 GS/s	1.25 GS/s
Rise time	≤ 5 ns	≤ 5 ns	≤ 3.5 ns	≤ 3.5 ns	≤ 2.8 ns	≤ 2.8 ns	≤ 1.4 ns	≤ 1.4 ns
Max record length	50M	50M	50M	50M	100M	100M	100M	100M
Echtzeit Erfassung	50.000 wfms/s	50.000 wfms/s	50.000 wfms/s	50.000 wfms/s	50.000 wfms/s	50.000 wfms/s	50.000 wfms/s	50.000 wfms/s
Segmenterfassung	700.000 wfms/s	700.000 wfms/s	700.000 wfms/s	700.000 wfms/s	700.000 wfms/s	700.000 wfms/s	700.000 wfms/s	700.000 wfms/s
Vertical Sensitivity	500 μV/div～10 V/div	500 μV/div～10 V/div	500 μV/div～10 V/div	500 μV/div～10 V/div	500 μV/div～10 V/div	500 μV/div～10 V/div	500 μV/div～10 V/div	500 μV/div～10 V/div
Scanning speed (s/div)	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5	1 ns/div - 1000s/div, step by 1-2-5
Pass/fail function	✓	✓	✓	✓	✓	✓	✓	✓
Trigger & Decoding	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN	RS232/UART, I2C, SPI, LIN, CAN
Trigger type	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger	Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger
Cursor measurement	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage	△V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage
Mathematical operation	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)	+, -, * ,/ ,&& ,\|\|, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees)
Interfaces	USB, LAN, HDMI	USB, LAN, HDMI	USB, LAN, HDMI	USB, LAN, HDMI	USB, LAN, HDMI	USB, LAN, HDMI	USB, LAN, HDMI	USB, LAN, HDMI
Artikelnummer	3350781	3350782	3350783	3350784	3350785	3350787	3350791	3350792

Kanal	1
Abtastraten	160 MSa/s
Vertikale Auflösung	14 Bits
Maximale Frequenz	30 MHz
Ausgangsamplitude	High Z	2 mVpp bis 10 Vpp (≤10 MHz) 2 mVpp bis 5 Vpp (≤30 MHz)
Ausgangsamplitude	50 Ω	1 mVpp bis 5 Vpp (≤10 MHz) 1 mVpp bis 2,5 Vpp (≤30 MHz)
Amplitudengenauigkeit	±(1 % der Einstellung + 1 mVpp) (typisch 1 kHz Sinus, 0 V Offset)
Ausgangsimpedanz	50Ω (typisch)
Wellenformen	Sinus, Rechteck, Anstieg, Impuls, Rauschen, Arbiträr
Modulationstypen	AM, FM, PM, FSK

Kompletter Satz mit Logic (TTL) Tastkopfkabel und Einzelclips zum aufstecken.

Mehrkanal-Signalerfassung und -analyse in Echtzeit
16 Eingangskanäle werden in 2 Gruppen D0 - D7 und D8 - D15 gebündelt.

Passend für die VOLTCRAFT DOV Oszilloskop Serie mit Logic Analyzer:

DOV1254 LA
DOV1254F LA
DOV2504 LA
DOV2504F LA

Technische Daten:

Schwellwertbereich: ±20,0 V, 10 mV Schritte
Schwellwertauswahl: TTL, CMOS, ECL, PECL, benutzerspezifisch
Vertikale Auflösung: 1 bit
Maximale Eingangsfrequenz: 200 MHz
Verzögerung max: ± 5 ns

Tisch- und Handmultimeter

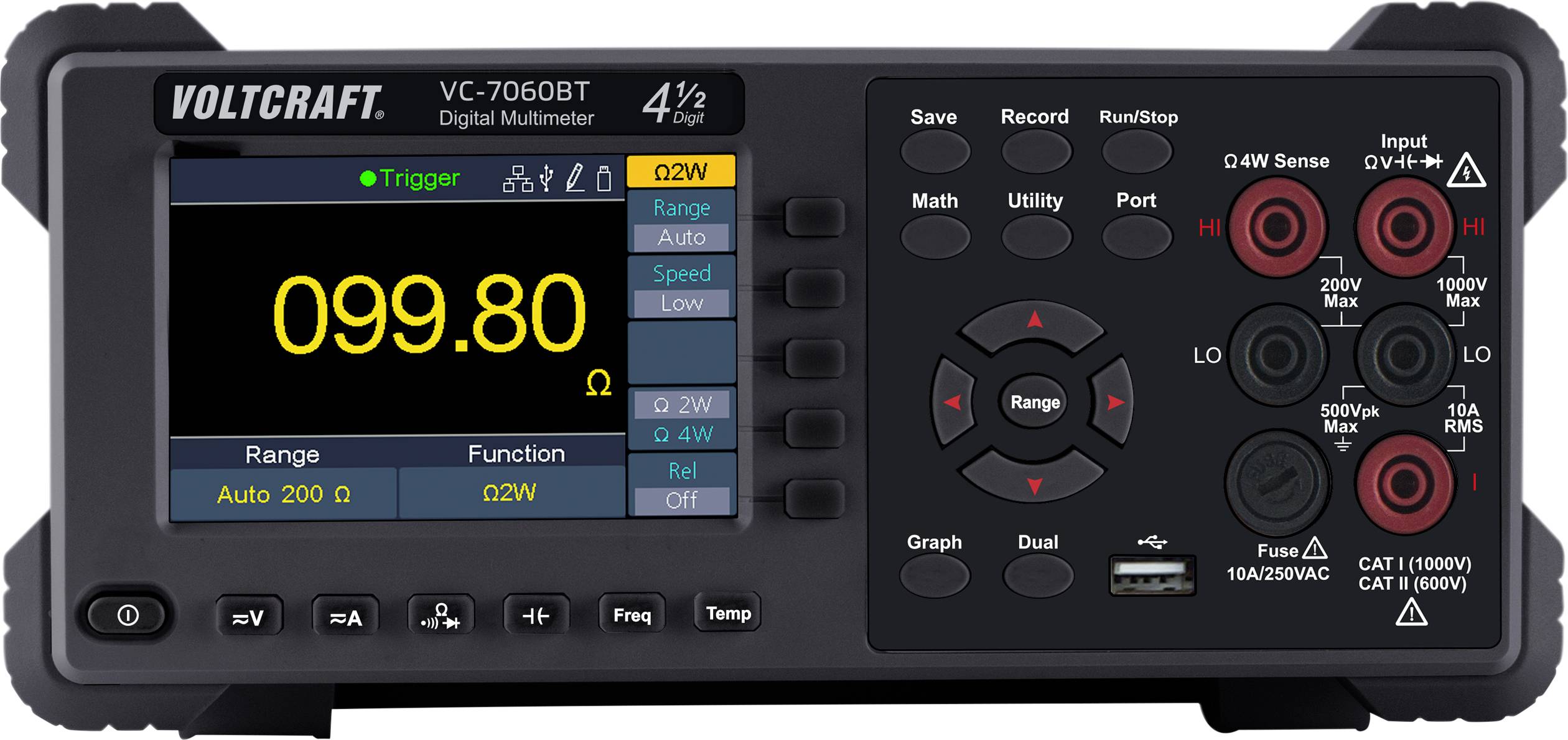

Tischmultimeter mit hoher Grundgenauigkeit und einer Auflösung von bis zu 200.000 Counts. Bei den Tischmultimetern sind pro Sekunde bis zu 150 Messungen möglich und die Modelle VC-7060BT und VC-7200BT bieten eine Gut/Schlecht Prüfung an. Über einen externen Ausgang wird das Ergebnis ausgekoppelt und der Impuls kann weiterverarbeitet werden.


Artikelnummer	2203066	2203067	2203068

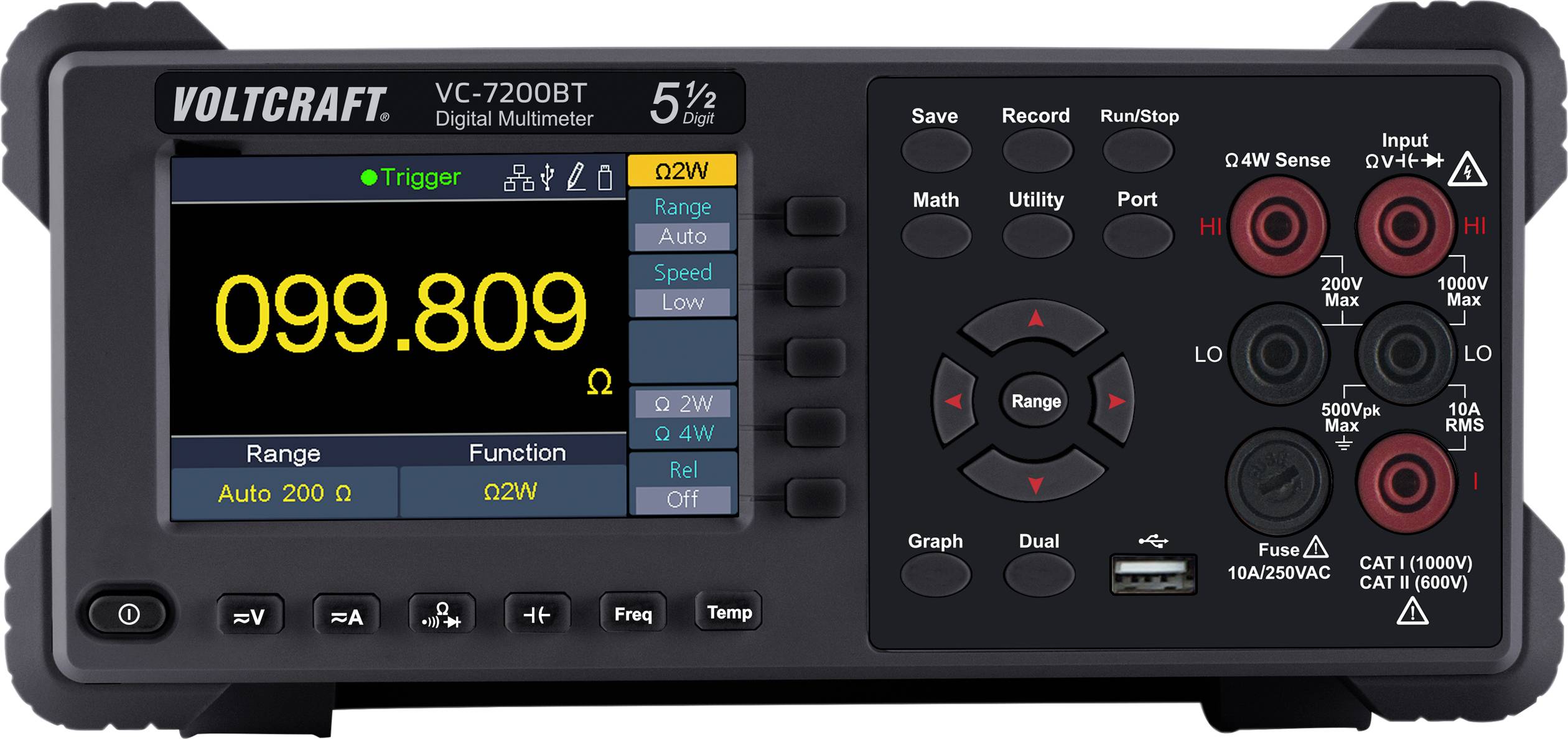

Bezeichnung	VC-7055BT	VC-7060BT	VC-7200BT
Counts	55000	60000	200000
Messwerte pro Sekunde	Bis zu 64	Bis zu 150	Bis zu 150
Grund-Genauigkeit	0.025%	0.02%	0.015%
True RMS	✓	✓	✓
Messkategorie	CAT I 1000 V CAT II 600 V	CAT I 1000 V CAT II 600 V	CAT I 1000 V CAT II 600 V
Schnittstellen	RS-232 (SCPI)	LAN / USB / RS232 (SCPI) AUX-Ausgang	LAN / USB / RS232 (SCPI) AUX-Ausgang
2- und 4-Leiter Widerstandsmessung	✓	✓	✓
Datenlogger	✓	✓	✓
Besonderheiten	Datenloggen per Tastendruck oder automatisch über einstellbares Zeitintervall.	Datenloggen per Tastendruck oder automatisch über einstellbares Zeitintervall. Temperaturmessung von Temperatursensoren (z. B. K-Typ). Trendanalysen	Datenloggen per Tastendruck oder automatisch über einstellbares Zeitintervall. Temperaturmessung von Temperatursensoren (z. B. K-Typ). Trendanalysen
Abmessungen (L x B x H)	295 x 235 x 110 mm	295 x 235 x 110 mm	295 x 235 x 110 mm

Die Handmultimeter VC-871 und VC-891 sind durch die hohe Genauigkeit, 60.000 Counts und die Möglichkeit Daten über die App zu loggen für den Einsatz im Labor und der Qualitätssicherung geeignet.

Speziell für die Qualitätssicherung verfügen beide Multimeter über eine Pass/Fail-Funktion. Die oberen und unteren Grenzwerte werden direkt über die Tasten im Menü auf Countsebene festgelegt. Sollten die Grenzwerte, bei anschließenden Messungen, über- oder unterschritten werden, so wird dies eindeutig im Display signalisiert.

Modell	VC-871	VC-891
Counts	60000	60000
True RMS	✓	✓
Automatische/Manuelle Bereichswahl	•/•	•/•
Grundgenauigkeit DC	± 0,08% +5	± 0,03% +5
CAT III	1000V	1000V
CAT IV	600V	600V
Pass-Fail Modus	✓	✓
Dual Display	✓	✓
Peak (1ms)	✓	✓
Low Pass Filter (1kHz)	—	✓
Temperaturmessung	✓	✓
Datenaufzeichnung	✓	✓
Low Impedance	✓	✓
AC+DC Messfunktion	—	✓
AC-Leistungsmessung	✓	—
Stromschleife 4 - 20mA und 0 - 100%	✓	—
Sicherheit gemäß	EN61010-1	EN61010-1
Garantie	3 Jahre	3 Jahre
Werkskalibriert	2576867	2576866
Kalibriert ( ISO )	2789718	2813726

Programmierbare Linearnetzteile

Leistungsfähige und rauscharme Linearnetzteile sind bei Voltcraft unter der Typbezeichnung DLP erhältlich. Die Serie umfasst drei Modelle mit 90W bzw. 180W Gesamtausgangsleistung und einem Spannungsbereich von 0 - 30V/DC oder 0 - 60V/DC.

Über das Frontpanel kann eine manuelle Programmierung vorgenommen werden (s. u.). 100 Gruppen mit Zeitparameter können programmiert und anschließend ausgegeben werden.

Für umfangreichere Fernsteuerungsaufgaben oder Programmieranforderungen stehen USB, RS232 und LAN-Anschlüsse zur Verfügung.


Modell	DLP-3303	DLP-3306	DLP-3603
Ausgangsspannung CH1 und CH 2	0 - 30 V / DC	0 - 30 V / DC	0 - 60 V / DC
Ausgangsstrom CH1 und CH2 max.	0 - 3 A	0 - 6 A	0 - 3 A
Ausgangsleistung max. (jeweils für CH1 und CH2)	90 W	180 W	180 W
Ausgangsspannung CH3	0,01 - 6 V / DC	0 - 6 V / DC	0 - 6 V / DC
Ausgangsstrom CH3 max.	0 - 3 A	0 - 3 A	0 - 3 A
Ausgangsleistung CH3 max.	18 W	18 W	18 W
Restwelligkeit CH1 und CH2	≤ 4mVp-p	≤ 4mVp-p	≤ 4mVp-p
Regelverhalten bei 100% Laständerung	≤ 0,01 % + 3 mV	≤ 0,01 % + 3 mV	≤ 0,01 % + 3 mV
Kühlung	Lüfter	Lüfter	Lüfter
Sicherheitsbuchsen 4 mm	Ja	Ja	Ja
Sicherheitsbuchse Erdungspotential	Ja	Ja	Ja
Anschlüsse	USB-Host, USB-Gerät, RS232, LAN, unterstützt USB-TMC-Protokoll	USB-Host, USB-Gerät, RS232, LAN, unterstützt USB-TMC-Protokoll	USB-Host, USB-Gerät, RS232, LAN, unterstützt USB-TMC-Protokoll
Abmessungen (BxHxT)	250 mm × 158 mm × 358 mm	250 mm × 158 mm × 358 mm	250 mm × 158 mm × 358 mm
Gewicht	Ca. 9,8 kg	Ca. 12,0 kg	Ca. 12,0 kg
Besonderheiten	Programmierbarer Ausgang - Datenaufzeichnungsfunktion - CH1 und CH2 können in Reihe, Parallel oder im Kanalverfolgungsmodus betrieben werden	Programmierbarer Ausgang - Datenaufzeichnungsfunktion - CH1 und CH2 können in Reihe, Parallel oder im Kanalverfolgungsmodus betrieben werden	Programmierbarer Ausgang - Datenaufzeichnungsfunktion - CH1 und CH2 können in Reihe, Parallel oder im Kanalverfolgungsmodus betrieben werden
Artikelnummer (Werkskalibriert)	2619139	2619140	2619141

Vergleichsübersicht von Schalt- und Linearnetzteilen von VOLTCRAFT

Temperaturkalibratoren TK-1000

Der Temperaturkalibrator TK-1000 simuliert Thermoelemente und Widerstandsfühler mit hoher Präzision. Zusätzlich stellt der TK-1000 noch einen Spannungsausgang (0 - 1000 mV) und einen Widerstandsausgang (0 - 5000 Ω) bereit. Der TK-1000 unterstützt auch den 3-Leiter und 4-Leiter-Betrieb, allerdings sind hierfür optionale Messleitungen erforderlich.


Modell	TK-1000
Counts	200000
Betriebsspannung	9V Blockbatterie
Betriebstemperatur	0 bis 50 °C
Abmessungen (L x B x H mm)	193 x 96 x 47
Gewicht	ca. 370 g
Simulation von Thermoelementen	Typ J -200 bis +1200 °C K -200 bis +1370 °C T -200 bis +400 °C E -200 bis +950 °C R -20 bis +1750 °C S -20 bis +1750 °C B +600 bis +1800 °C N -200 bis +1300 °C Wre526 0 bis +2000 °C Wre325 0 bis +2300 °C	Genauigkeit 0°C bis +1200 °C ± 0,7 °C 0°C bis +1370 °C ± 1,0 °C 0°C bis +400 °C ± 0,8 °C 0°C bis +950 °C ± 0,7 °C +500 °C bis +1750 °C ± 1,4 °C +500 °C bis +1750 °C ± 1,5 °C +1000 °C bis +1800 °C ± 1,4 °C 0°C bis +1300 °C ± 0,9 °C 0°C bis +2000 °C ± 1,8 °C 6 0°C bis +2300 °C ± 1,8 °C
Simulation von Widerstandsfühlern	Typ Pt10 -200 °C bis +850 °C Pt100 -200 °C bis +850 °C Cu50 -50 °C bis +150 °C Cu100 -50 °C bis +150 °C	Genauigkeit ±(0,05%+ 0,6°C) ±(0,5%+6°C) ±(0,05%+0,6°C) ±(0,05%+0,6°C)
Spannungsausgang mV	0 - 1000mV
Genauigkeit Spannungsausgang bei ≤25mV	±(0,05%+ 20)
Widerstandsausgang Ω	0,0 - 5000Ω
Genauigkeit Widerstandsausgang	±(0,05%+ 2)
Stufen- und Rampenfunktion	Ja
3-Leiter-Betrieb	Ja (optionale Messleitungen notwendig)
4-Leiter-Betrieb	Ja (optionale Messleitungen notwendig)
Temperaturkompensation	Ja (automatisch und manuell)
Bestellnummer (Werkskalibriert)	2353912
Bestellnummer (ISO-Kalibriert)	2742542
Bestellnummer (DAkkS)	2742962

Multifunktionskalibrator MFK-2000

Der Multifunktionskalibrator MFK-2000 bietet folgende Funktionen:

Messen von Widerstandsfühlern und Thermoelementen
Messen von Spannung, Millivolt und Widerstand
Millivolt Spannungsquelle
Spannungsquelle 0 -10V DC
Simulation von Widerstandsfühlern und Thermoelementen
Widerstandsausgabe 0 -4000 Ω


Modell	MFK-2000
Betriebsspannung	6x Ni-MH-Akkus der Größe AA
Betriebstemperatur	-10 bis +55 °C
Abmessungen (B x H x T)	104 x 224 x 63 mm
Gewicht	ca. 650 g (einschließlich Batterien)
Messmodus		Genauigkeit
Millivolt	0 - 500 mV/DC	±(0,02 % +5)
Spannung	0 -30 V/DC	±(0,02 % +2)
Durchgang	≤50Ω Signalton	-
Widerstand	0 - 5000Ω	±(0,05 % +10)
Messen von Widerstandsfühlern	Typ Pt100 Pt200 Pt500 Pt1000 Cu10 Cu50 Cu100 PT100-392 PT100-JIS Ni120	-200 bis 850°C (4W) ±0,3 °C 100 bis 300°C ±0,9 °C -200 bis 500°C (4W) ±0,3 °C -200 bis 100°C (4W) ± 0,2 °C -100 bis 260°C ±1,8 °C -50 bis 150°C ±0,7°C -50 bis 150°C (4W) ±0,25°C -200 bis 800°C (4W) ±0,3 °C -200 bis 630°C (4W) ±0,3 °C -80 bis 260°C (4W) ±0,2 °C
Messen von Thermoelementen	Typ R S K E J T N B L U	0 bis 500°C ±1,8 °C 0 bis 500°C ±1,8 °C 0 bis 1372°C ±0,8 °C 0 bis 850°C ±1,5 °C 0 bis 1120°C ±0,7 °C 0 bis 400°C ±0,7 °C 0 bis 1300°C ±0,9 °C 800 bis 1000°C ±1,8 °C 0 bis 900°C ±0,5 °C 0 bis 600°C ±0,5 °C
Ausgabemodus (Quelle)		Genauigkeit
Millivolt	0 - 1000 mV/DC	±(0,02 % +10)
Spannung	0 - 10 V/DC	±(0,02 % +2)
Simulation von Thermoelementen	Typ R S K E J T N B L U	0 bis 100°C ±1,5 °C 0 bis 100°C ±1,5 °C 400 bis 1200°C ±0,7 °C -100 bis 600°C ±0,5 °C -100 bis 800°C ±0,5 °C -250 bis 400°C ±0,6 °C -100 bis 900°C ±0,7 °C 800 bis 1820°C ±1,1 °C 0 bis 900°C ±0,5 °C 0 bis 600°C ±0,5 °C
Simulation von Widerstandsfühlern	Typ Pt100 Pt200 Pt500 Pt1000 Cu10 Cu50 Cu100 PT100-392 PT100-JIS Ni120	-200 bis 850°C ±0,3 °C -200 bis 250°C ± 0,2 °C -200 bis 500°C ±0,3 °C -200 bis 650°C ±0,15 °C -100 bis 260°C ±1,8 °C -50 bis 150°C ±0,5 °C -50 bis 150°C ±0,25 °C -200 bis 630°C ±0,3 °C -200 bis 630°C ±0,3 °C -80 bis 260°C ± 0,2 °C
Ausgabewiderstand	0-4000Ω	±(0,02 % +8) im 400 Ω Bereich
Stufen- und Steigungsfunktion	Ja
3-Leiter-Betrieb	Ja
4-Leiter-Betrieb	Ja
Schnittstelle	USB
Bestellnummer (Werkskalibriert)	2389432
Bestellnummer (DAkkS)	3191121

Stromschleifenkalibrator STK-3000

Mit dem Stromschleifenkalibrator STK-3000 sind folgende Messungen und Quellfunktionen möglich:

Messung Millivolt und Spannung
Messung Gleichstrom (0-24 mA)
Frequenzmessung
Ausgabe DC-Millivolt und Spannung
Ausgabe Gleichstrom (0-24 mA)
Frequenzausgabe bis 20 kHz


Modell	STK-3000
Betriebsspannung	6x Ni-MH-Akkus der Größe AA
Betriebstemperatur	-10 bis +55 °C
Abmessungen (B x H x T)	104 x 224 x 63 mm
Gewicht	ca. 650 g (einschließlich Batterien)
Messmodus		Genauigkeit
DC-Millivolt	-10 mV bis 220 mV	±(0,02 % +5)
Spannung	0 - 30 V/DC	±(0,02 % +2)
Gleichstrom	0 - 24 mA	±(0,02 % +2)
Frequenz	1 Hz - 100 kHz	±(0,01 % +1)
Durchgang	≤250Ω Signalton	-
Ausgabemodus (Quelle)		Genauigkeit
DC-Millivolt	-10 mV bis 110 mV	±(0,02 % +10)
Gleichspannung	0 - 10 V	±(0,02 % +10)
Gleichstrom	0 - 24 mA	±(0,02 % +2)
Frequenz	0,20 Hz - 20 kHz	±(0,01 % +1)
Puls	1 - 10000 Hz	-
24V Schleifenversorgung	Ja
Stufen- und Steigungsfunktion	Ja
Schnittstelle	USB
Bestellnummer (Werkskalibriert)	2389433
Bestellnummer (ISO-Kalibriert)	3088271

Elektronische Lasten EL-1200 und EL-1400

Neu bei VOLTCRAFT im Programm sind die beiden elektronischen Lasten EL-1200 (200W) und EL-1400 (400 W). Durch zahlreiche Betriebsarten (Konstantspannung, -strom, -widerstand, -leistung und Dynamik) sind die elektronischen Lasten individuell einsetzbar. Die praxisgerechte Eingangsspannung (0-150V) und umfangreiche Schutzfunktionen erweitern das Anwendungsgebiet.

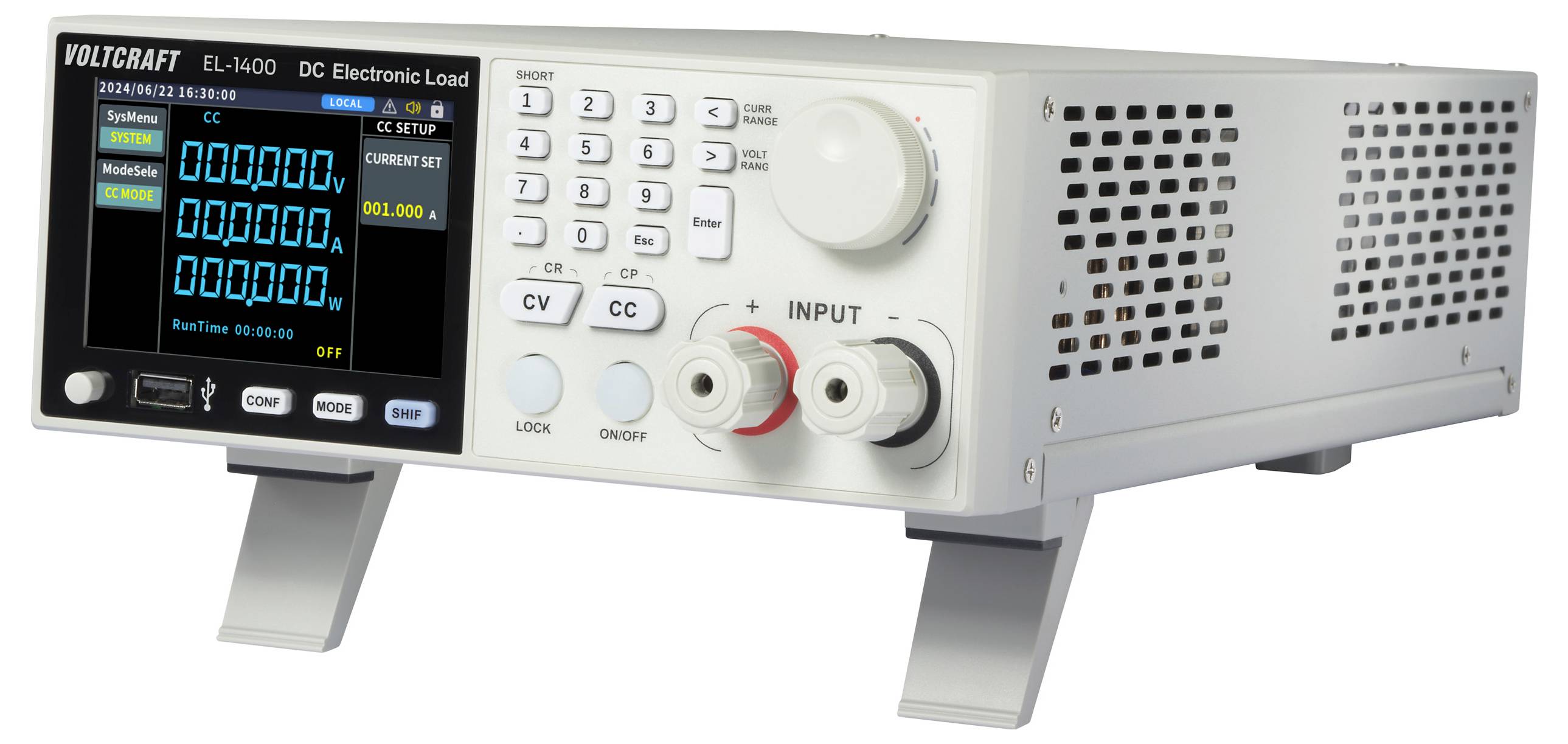

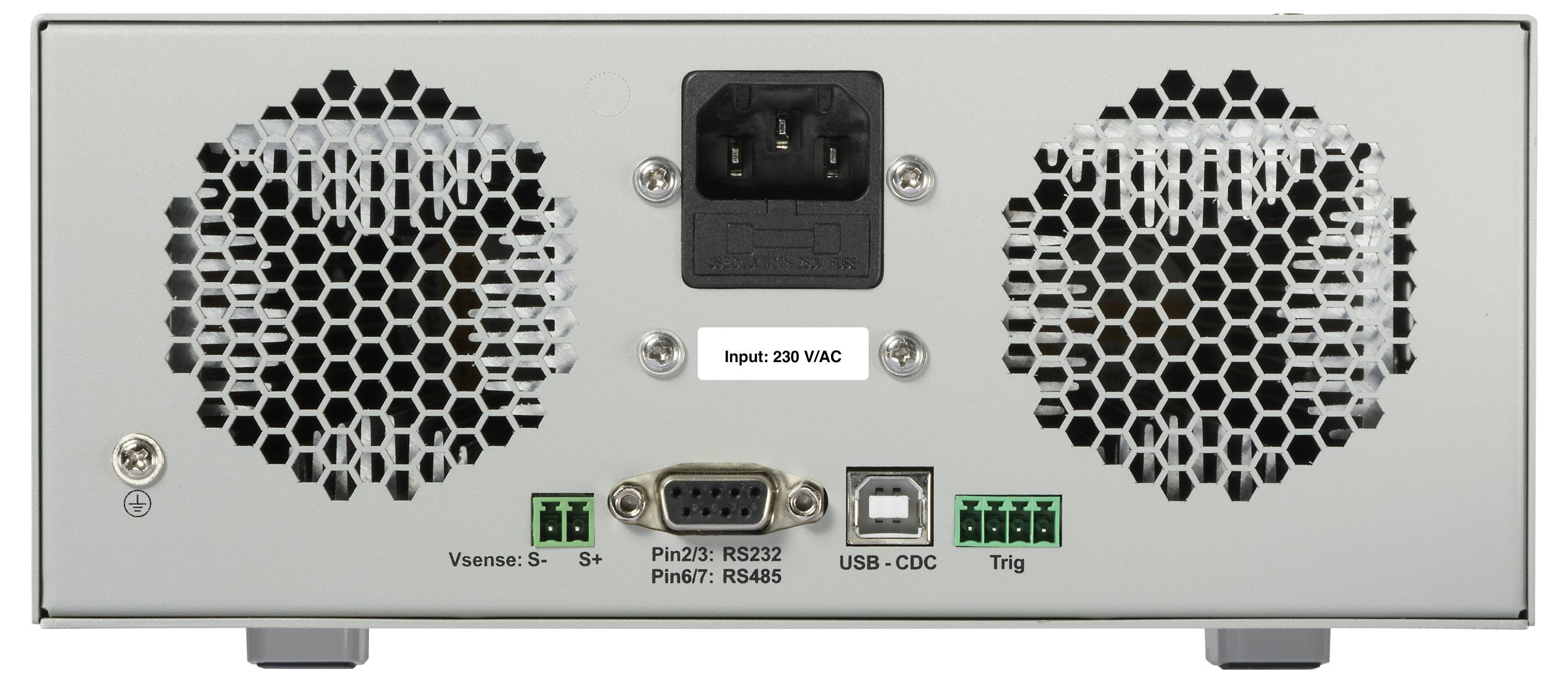

Rückseite der elektronischen Last EL-1400 mit Blick auf die großzügig dimensionierten Kühlkörper und die Kommunikationsanschlüsse.

Front- und Seitenansicht der EL-1400 mit großflächigen Lüftungsausschnitten für eine perfektes Wärmemanagement.


Bestellnummer		3364227		3364228
Typ		EL-1400		EL-1200

	Einheit	Spezifikation
Eingangsspannungsbereich	V	0-150		0-150
Eingangsstrombereich	A	0-40		0-20
Eingangsleistungsbereich	W	400		200
Mindestspannung	V	1.1V bei 40A		0.6V bei 20A
Konstantspannungsmodus
Bereich	V	0-150		0-150
Auflösung	mV	1		1
Genauigkeit		0.05%+0.05%FS		0.05%+0.05%FS
Konstantstrommodus
Bereich	A	0-4	0-40	0-4	0-40
Auflösung	mA	1	1	1	1
Genauigkeit		0.03%+0.03%FS		0.03%+0.03%FS
Konstantwiderstandsmodus
Bereich	Ω	0.05-7.5k		0.05-7.5k
Genauigkeit *1		0.1%+0.01%R		0.1%+0.01%R
Konstantleistungsmodus
Bereich	W	400		200
Auflösung	mW	10		10
Genauigkeit *1		0.1%+0.1%FS		0.1%+0.1%FS
Dynamikmodus
T1&T2		0.1ms-50s		0.1ms-50s
Ansteigend/ fallende Flanke		0.01A/ms-2000A/ms		0.01A/ms-2000A/ms
Mindestanstiegszeit	us	20us		20us
Spannungsrücklesewert
Bereich	V	0-150
Auflösung	mV	1
Genauigkeit		0.03%+0.025%FS
Stromrücklesewert
Bereich	A	0-4	0-40	0-4	0-40
Auflösung	mA	0,1	0,1	0,1	0,1
Genauigkeit		0.03%+0.03%FS		0.03%+0.03%FS
Leistungsrücklesewert
Bereich	W	0-400		0-200
Auflösung	mW	10		10
Genauigkeit		0.1%+0.1%FS		0.1%+0.1%FS
Schutzfunktion
OPP	W	>OPP-Wert 10 ms Schutz		>OPP-Wert 10 ms Schutz
OVP	V	>OVP-Wert 0,1 ms Schutz		>OVP-Wert 0,1 ms Schutz
OCP	V	>OCP-Wert 0,1 ms Schutz		>OCP-Wert 0,1 ms Schutz
Übertemperaturschutz		85℃
Kurzschluss
Strom (CC)	A	>40		>20
Spannung (CV)	V	0		0
Widerstand (CR)	mΩ	50		50
AC-Parameter
Spannungsbereich	V	110V ±10% oder 220V ±10%
Frequenzbereich	Hz	50/60Hz
Anschluss
RS-232	Unterstützt SCPI
Systemfunktionen
Parallele Stützen	Ja, bis zu 10 Einheiten werden parallel unterstützt. (Maximale Systemleistung 4 kW)
Allgemein
Wärmeableitung	Interner intelligenter Lüfter mit zwangsweiser Luftkühlung
Sicherheit	Entspricht der europäischen EMC-Richtlinie 89/336/EEC, für Test- und Messprodukte der Klasse A
Widersteht Spannung	500V/DC/1mA
(Ausgang gegen Erde)
Widersteht Spannung	1.5KV/AC/5mA
(Eingang gegen Erde)
Abmessungen (L x B x H)	375mm215mm88mm
Nettogewicht (kg)		5		4,2

Wärmebildkameras

Wärmebildkameras mit 25 Hz oder 50 Hz Bildwiederholfrequenz und hochauflösender Bolometermatrix. Die 2 Megapixel Digitalkamera sorgt in Kombination mit dem Wärmebild für kontrastreiche Fusionsbilder. Das Topmodell WB-430 wartet mit einem manuellen Fokus auf mit dem Nahaufnahmen (z. B. Platinen) problemlos möglich sind. Über die kostenlose App können Daten gesichert und Analysen durchgeführt werden.


Modell	WB-310	WB-410	WB-420	WB-430
Bildfrequenz	25 Hz	25 Hz	25 Hz	50 Hz
Digitalkamera	2 Megapixel	2 Megapixel	2 Megapixel	2 Megapixel
Farbpaletten	Eisen, Regenbogen, Weiß heiß, Schwarz heiß, Braun heiß, Blau-rot, Heiß-kalt, Feder	Eisen, Regenbogen, Weiß Heiß, Schwarz Heiß, Braun Heiß, Heiß kalt, Randschärfe, Alarm bei Überschreitung, Alarm bei Unterschreitung, Grenzbereich-Alarm, Sichtbereich	Eisen, Regenbogen, Weiß Heiß, Schwarz Heiß, Braun Heiß, Heiß kalt, Randschärfe, Alarm bei Überschreitung, Alarm bei Unterschreitung, Grenzbereich-Alarm, Sichtbereich	Eisen, Regenbogen, Weiß Heiß, Schwarz Heiß, Braun Heiß, Heiß kalt, Randschärfe, Alarm bei Überschreitung, Alarm bei Unterschreitung, Grenzbereich-Alarm, Sichtbereich
Fokus	Fokussierfrei	Fokussierfrei	Fokussierfrei	Manuell
IR-Auflösung	160 x 120	160 x 120	256 x 192	384 x 288
Thermische Empfindlichkeit	< 0,05°C bei 30 °C (50 mK)	< 0,05°C bei 30 °C (50 mK)	< 0,05°C bei 30 °C (50 mK)	< 0,035 °C bei 30 °C (35 mK)
Genauigkeit	± 2 °C (± 2 °F) oder ± 2 % des Messwerts	± 2 °C (± 2 °F) oder ± 2 % des Messwerts	± 2 °C (± 2 °F) oder ± 2 % des Messwerts	± 2 °C (± 2 °F) oder ± 2 % des Messwerts
Temperatur Messbereich	20 bis +150 °C (-4 bis +302 °F) +100 bis +550 °C (212 bis 1022 °F)	-20 bis +150 °C 0 bis +550 °C	-20 bis +150 °C 0 bis +550 °C	-20 bis +150 °C 0 bis +650 °C
Emissionsgrad	0,01 bis 1,00 (einstellbar)	0,01 bis 1,00 (einstellbar)	0,01 bis 1,00 (einstellbar)	0,01 bis 1,00 (einstellbar)
Display	7,11 cm (2,8") LCD, 320 x 240 Pixel	8,89 cm (3,5") LCD, 640 x 480 Pixel	8,89 cm (3,5") LCD, 640 x 480 Pixel	8,89 cm (3,5") LCD, 640 x 480 Pixel
Touchscreen	Nein	Ja (kapazitiv)	Ja (kapazitiv)	Ja (kapazitiv)
WLAN	✓	✓	✓	✓
App	Voltcraft Thermal Imaging	Voltcraft Thermal Imaging	Voltcraft Thermal Imaging	Voltcraft Thermal Imaging
Akku	3,7 V, 2600 mAh, 9,62 Wh, Lithium-Ionen	3,7 V, 2600 mAh, 9,62 Wh, Lithium-Ionen	3,7 V, 2600 mAh, 9,62 Wh, Lithium-Ionen	3,7 V, 2600 mAh, 9,62 Wh, Lithium-Ionen
Akkubetriebsdauer	max. 4 Std.	max. 4 Std.	max. 4 Std.	max. 4 Std.
Gewicht	420 g	450 g	450 g	526 g
Betriebsbedingungen	-15 bis +50 ºC, 10 – 90 % rF (nicht-kondensierend)	-15 bis +50 ºC, 10 – 90 % rF (nicht-kondensierend)	-15 bis +50 ºC, 10 – 90 % rF (nicht-kondensierend)	-15 bis +50 ºC, 10 – 90 % rF (nicht-kondensierend)
Lagerbedingungen	-40 bis +70 °C, 10 - 90 % rF (nicht kondensierend)	-40 bis +70 °C, 10 - 90 % rF (nicht kondensierend)	-40 bis +70 °C, 10 - 90 % rF (nicht kondensierend)	-40 bis +70 °C, 10 - 90 % rF (nicht kondensierend)
Artikelnummer (Werkskalibriert)	2890403	2890412	2890411	2890410
Artikelnummer (ISO-Kalibriert)	3049186	3049183	3049184	3049185

Ersatzakku für Voltcraft Wärmebildkameras

Passend für WB-310, WB-410, WB-420, WB-430 (3,7V 2600mAh)

Zum Ersatzakku für WB-310, WB-410, WB-420 und WB-430

Pocket Wärmebildkameras

Wärmebildkameras im Taschenformat für Aufnahmen im Nahbereich, insbesondere zur abschließenden Qualitätskontrolle von Schaltschränken und Verteilerschränken. Hohe Bildwiederholfrequenzen und eine gut auflösende Bolometermatrix machen aussagekräftige Inspektionen möglich und unterstützen Sie bei der Einhaltung des Qualitätsniveaus.


Modell	WBP-110	WBP-160
Bildfrequenz	25 Hz	25 Hz
Digitalkamera	—	2 Megapixel
Farbpaletten	Eisen, Regenbogen, Weiß heiß, Schwarz heiß, Braun heiß, Blau Rot, Heiß Kalt, Feder	Eisen, Regenbogen, Weiß = Heiß, Schwarz = Heiß, Braun = Heiß, Blau – Rot, Heiß – Kalt, Randschärfe, Überschreitung/Unterschreitung des Grenzwerts, Grenzbereich, Grenzbereich und Anzeigebeschränkung
IR-Auflösung	160 x 120	160 x 120
Thermische Empfindlichkeit	50 mk	<0,05 °C bei +30 °C (+86 °F) / 50 mK
Genauigkeit	.±2 °C oder 2 % (Umgebungstemperatur 10 bis 35°C Objekttemperatur > 0°C )	.±2 °C (±3,6 °F) bzw. ±2 % des Messwerts (Betriebstemperatur: +10 bis +35 °C; Temperatur des Objekts: >0 °C)
Temperatur Messbereich	-20 bis +150 °C / 0 bis 550 °C	-20 bis +150 °C / 0 bis +550 °C
Emissionsgrad	0.01 bis 1.00	0,01 – 1,00
Display	2,8“ / 320 x 240 Pixel	89 mm (3,5") / 640 x 480 Pixel
WLAN	—	✓
App	—	Voltcraft Thermal Imaging
Akku	Wiederaufladbarer Li-Po-Akku	Lithium-Ionen-Akku, 3,7 V, 1500 mAh
IP-Schutzart	IP 54	IP54
Abmessungen (B x H x T)	90 x 85 x 25 mm	128 x 90 x 22 mm
Gewicht	168 g	196 g
Betriebsbedingungen	-15 bis +50 °C, 10 bis 90 % rF (nicht kondensierend)	-15 bis +50 °C
Artikelnummer (Werkskalibriert)	2825497	3357249
