Name: ABB B6-30-10-85 Schalter 1 Schließer, 4 Schließer 380 V 8.5 A 1 St.
Brand: ABB
SKU: 2328926
Availability: InStock

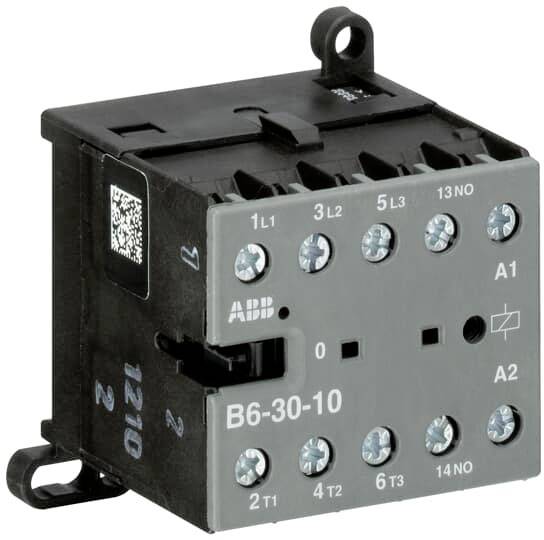

Ein elektrischer Schütz mit der Aufschrift 'ABB B6-30-10', fünf Schraubanschlüssen oben und vier unten, schwarz-graues Gehäuse.

Produkt-Art

Schalter

Nennspannung

380 V

Laststrom

8.5 A

Anschluss

Schrauben

Typ

B6-30-10-85

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 29. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

26,76 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Do., 29. Okt.

7 Stück

4,95 € Versand

Versand

29,40 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

B6-30-10-85 Kleinschütz 380-415V 40-450Hz

AC-Schütz,Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz,Wechselspannungsschütz,Wechselstromschütz

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 380..415 V Bemessungssteuerspeisespannung Us bei AC 60 Hz: 380 V Bemessungssteuerspeisespannung Us bei DC: 380..415 V Spannungsart zur Betätigung: AC Anzahl der Schließer als Hauptkontakte: 3 Anschlussart Hauptstromkreis: Schraubanschluss Betriebsspannung bei AC 50 Hz: 220..690 V Betriebsspannung bei AC 60 Hz: 220..690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW Bemessungsbetriebsleistung NEMA: 1,4914 kW Anzahl der Hilfskontakte als Schließer: 1 Geeignet für Reiheneinbau: nein Breite: 52,5 mm Höhe: 57,5 mm Tiefe: 46,7 mm ECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Schalter

Typ: B6-30-10-85

Kontaktart: 1 Schließer
4 Schließer

Hilfskontaktart: 1 Schließer

Nennspannung: 380 V

Steuerspannung (min.): 380 V/AC

Steuerspannung (max.): 415 V/AC

Steuerspannungs-Bereich: 380 - 415 V/AC

Schaltspannung (min.): 220 V/AC

Schaltspannung (max.): 4 V/AC

Max. Schaltleistung: 4000 W

Dauerstrom (max.): 20 A

Laststrom: 8.5 A

Anschluss: Schrauben

Breite: 50 mm

Höhe: 100 mm

Tiefe: 150 mm

Abm.: (B x H x T) 50 x 100 x 150 mm

Inhalt: 1 St.

Gewicht: 1000 g

: 52.5

: 57.5 mm

: 46.7 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 0

: 8 A

: 16 A

: 380-415 V

: 380-415 V

: 380-415 V

: Schraubanschluss

: 220-690 V

: 220-690 V

: AC

: 1.491

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Laststrom

Nennspannung

Polzahl

Verpackungsart

ABB AF09-22-00-11 Schalter 4 Schließer 4 kW 24 V 9 A mit Hilfskontakt Piece 1 St.

Bestell-Nr.:2319445

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

9 A

24 V

2polig

Piece

Stück

Min.: 1

Vielfache: 1

38,65 €^*

ABB AF09-22-00-12 Schalter 4 Schließer 48 V 9 A mit Hilfskontakt Piece 1 St.

Bestell-Nr.:2322726

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

9 A

48 V

2polig

Piece

Stück

Min.: 1

Vielfache: 1

48,73 €^*

ABB AF09-22-00-13 Schalter 4 Schließer 100 V 25 A mit Hilfskontakt 1 St.

Bestell-Nr.:2319615

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

25 A

100 V

2polig

Stück

Min.: 1

Vielfache: 1

48,73 €^*

ABB AF09-22-00-14 Schalter 4 Schließer 250 V 9 A mit Hilfskontakt Piece 1 St.

Bestell-Nr.:2322874

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

9 A

250 V

2polig

Piece

Stück

Min.: 1

Vielfache: 1

38,65 €^*

ABB AF09-30-01-11 Schalter 4 Schließer, 1 Schließer 4 kW 24 V 25 A mit Hilfskontakt 1 St.

Bestell-Nr.:2323965

Lieferung Do., 29. Okt.

8 Stück

Versand durch Conrad Electronic

25 A

24 V

3polig

Stück

Min.: 1

Vielfache: 1

45,37 €^*

ABB AF09-30-01-12 Schalter 4 Schließer, 1 Schließer 48 V 25 A mit Hilfskontakt Piece 1 St.

Bestell-Nr.:2320565

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

25 A

48 V

Piece

Stück

Min.: 1

Vielfache: 1

31,08 €^*

ABB AF09-30-01-14 Schalter 4 Schließer, 1 Schließer 4 kW 250 V 9 A mit Hilfskontakt Piece 1 St.

Bestell-Nr.:2321043

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

9 A

250 V

Piece

Stück

Min.: 1

Vielfache: 1

31,08 €^*

ABB AF09-30-01K-11 Schalter 4 Schließer, 1 Schließer 24 V 9 A mit Überspannungsschutz 1 St.

Bestell-Nr.:2322375

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

9 A

24 V

3polig

Stück

Min.: 1

Vielfache: 1

33,61 €^*

ABB AF09-30-01K-12 Schalter 1 Schließer, 4 Schließer 48 V 25 A mit Überspannungsschutz 1 St.

Bestell-Nr.:2334227

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

25 A

48 V

3polig

Stück

Min.: 1

Vielfache: 1

33,61 €^*

ABB AF09-30-01K-13 Schalter 4 Schließer, 1 Schließer 100 V 9 A mit Überspannungsschutz Single 1 St.

Bestell-Nr.:2319278

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

9 A

100 V

3polig

Single

Stück

Min.: 1

Vielfache: 1

33,61 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2328926 ABB B6-30-10-85 Schalter 1 Schließer, 4 Schließer 380 V 8.5 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2328926 ABB B6-30-10-85 Schalter 1 Schließer, 4 Schließer 380 V 8.5 A 1 St.

Beschreibung

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.
