Name: Beckhoff EL5101, EtherCAT-Klemme, 1-Kanal-Encoder-Interface, inkremental, 5V DC (DIFF RS422, TTL), 1 MHz
Brand: Beckhoff
SKU: 891984792
Availability: BackOrder

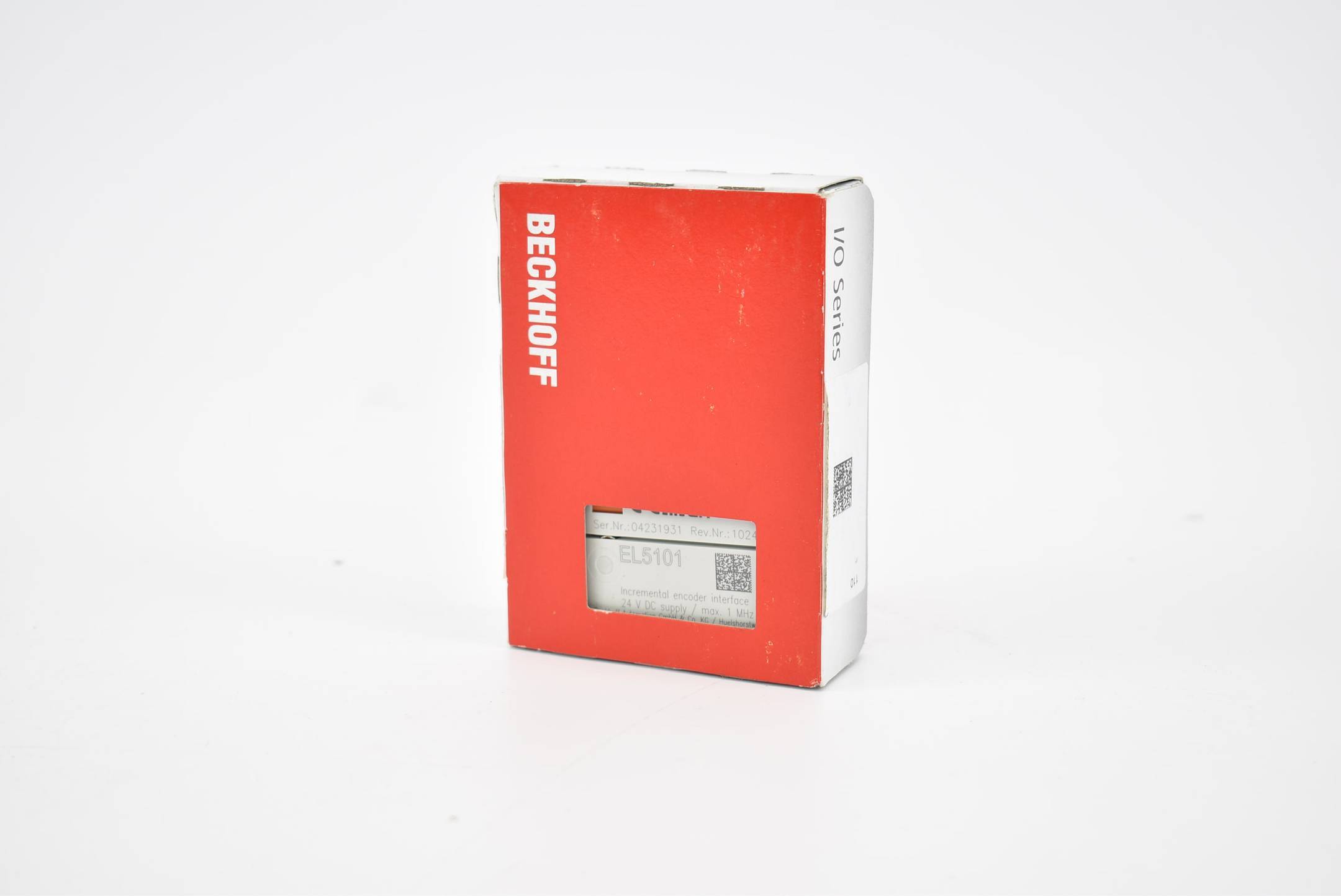

Beckhoff EL5101, EtherCAT-Klemme, 1-Kanal-Encoder-Interface, inkremental, 5V DC (DIFF RS422, TTL), 1 MHz-0

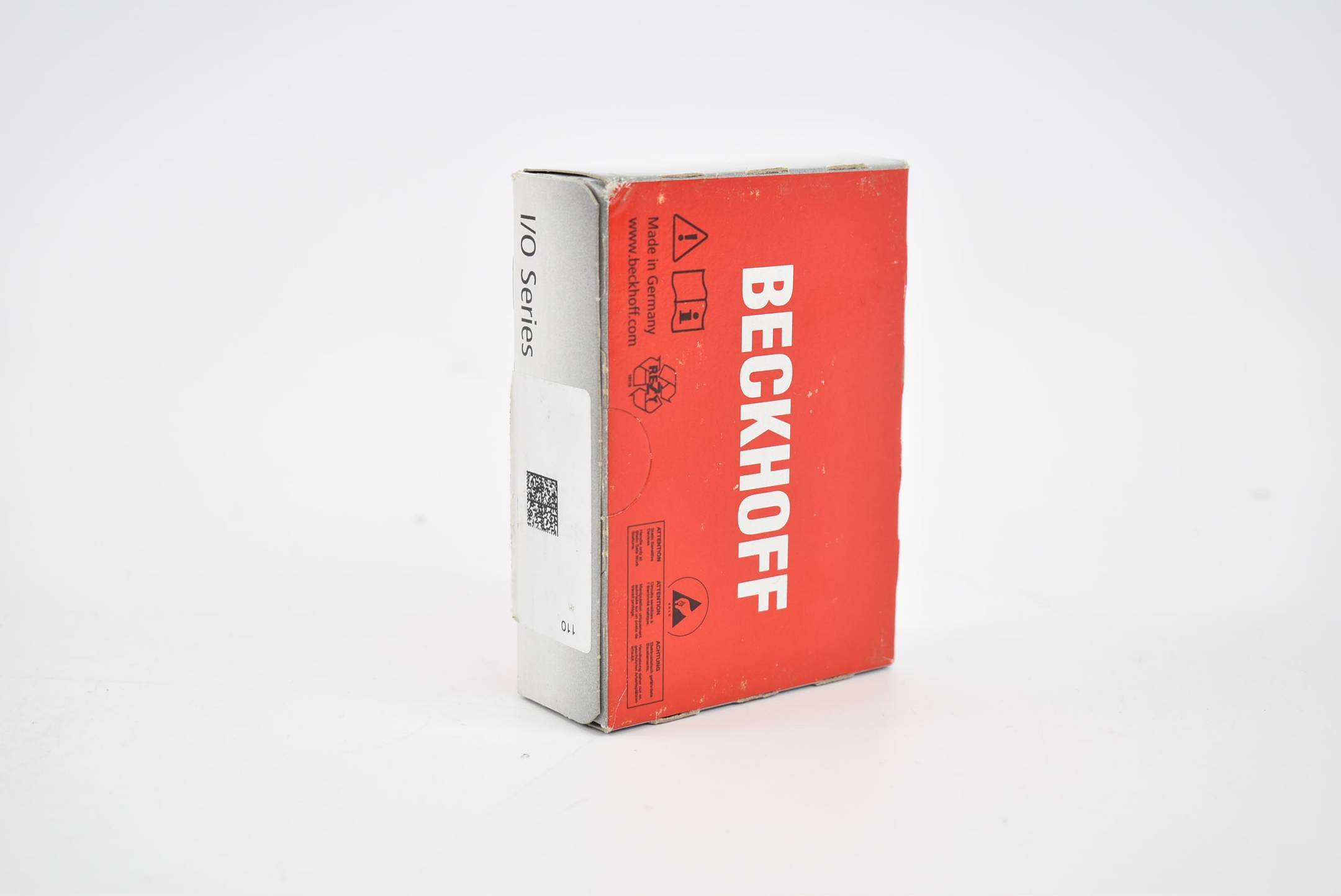

Beckhoff EL5101, EtherCAT-Klemme, 1-Kanal-Encoder-Interface, inkremental, 5V DC (DIFF RS422, TTL), 1 MHz-1

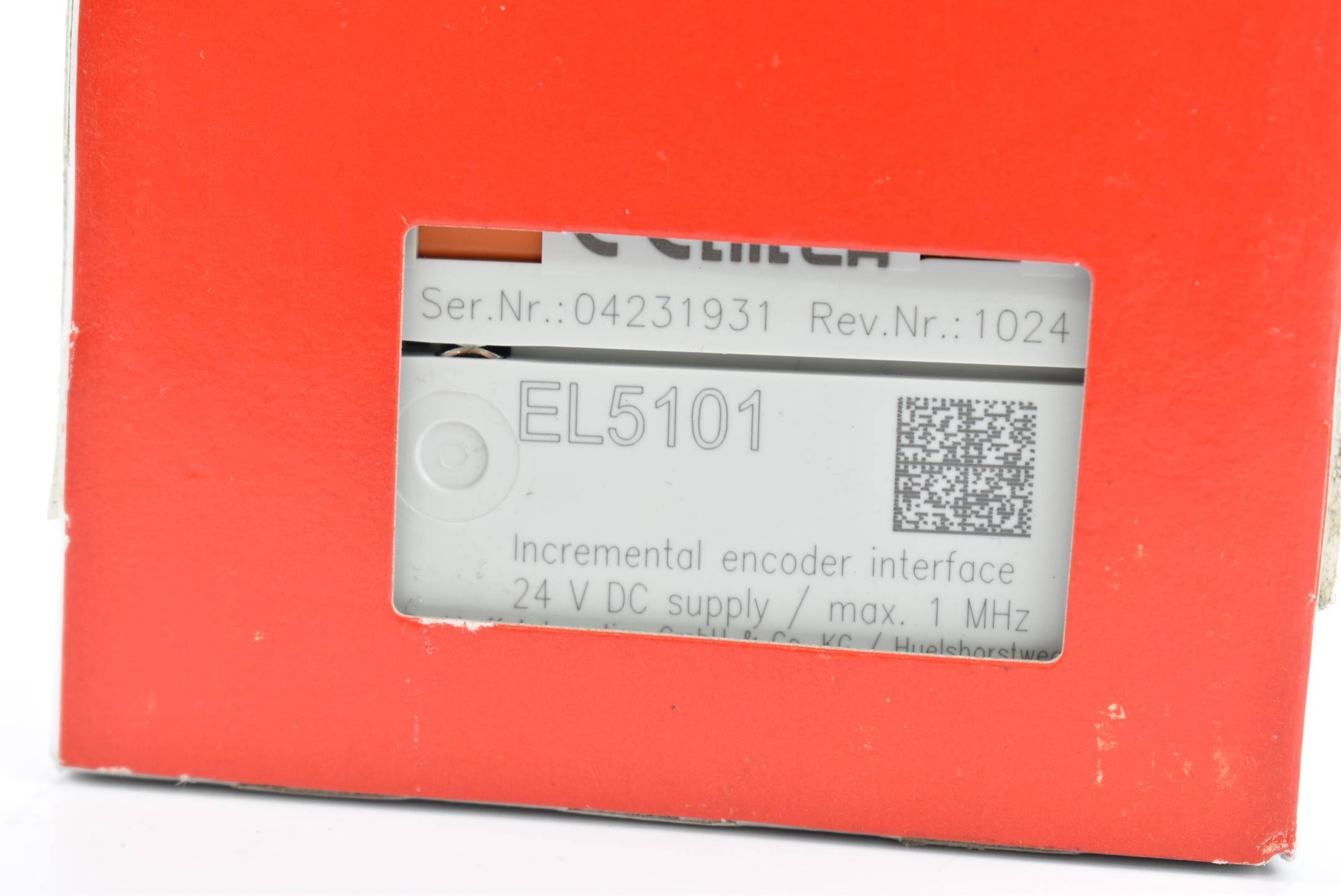

Beckhoff EL5101, EtherCAT-Klemme, 1-Kanal-Encoder-Interface, inkremental, 5V DC (DIFF RS422, TTL), 1 MHz-2

1/3

Lieferung Di., 3. Nov.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch AutomationXpress

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (259,15 € / Stück)

259,15 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - EL5101
Technik: Inkremental-Encoder-Interface, differentiell (RS422), single-ended (TTL), Zähler, Impulsgeber
Anzahl Kanäle: 1
Geberanschluss: 1 x A, B, C: Differenzeingänge (RS422): A, A̅ (inv), B, B̅ (inv), C,C̅ (inv), Single-Ended-Anschluss (TTL): A, B, C, Zähler, Impulsgeber: A, B
Zusätzliche Eingänge: Status-Eingang 5 V DC, Gate/Latch-Eingang 24 V DC
Geberbetriebsspannung: 5 V DC/max. 0,5 A (erzeugt aus den 24-V-DC-Powerkontakten)
Zähler: 1 x 16/32 Bit umschaltbar
Grenzfrequenz: 4 Mio. Inkremente/s (bei 4-fach-Auswertung), entspr. 1 MHz
Quadraturdecoder: 4-fach-Auswertung
Distributed Clocks: ja
Nennspannung: 24 V DC (-15 %/+20 %)
Auflösung: 1/256 Bit Mikroinkremente
Stromaufnahme Powerkontakte: typ. 100 mA + Last
Stromaufnahme E-Bus: typ. 130 mA
Potenzialtrennung: 500 V (E-Bus/Feldspannung)
Besondere Eigenschaften: Drahtbrucherkennung, Latch- und Gate-Funktion, Periodendauer- und Frequenzmessung, Mikroinkremente, Zeitstempelung von Flanken, Filter
Gewicht: ca. 100 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc

Produkt-Art: Inkremental-Encoder Interface

Typ: EL5101

Anzahl Eingänge max.: 1

Betriebsspannung: 5 V/DC

Feldbussystem: EtherCAT

Herst.-Teilenr.: EL5101

Ausführung: EL5101

Logikspannung U: 5 V/DC

Schnittstellen: EtherCAT, Inkrementalgeber

UKCA: Ja

Beschreibung

Die EtherCAT-Klemme EL5101 ist ein Interface zum direkten Anschluss von Inkremental-Encodern mit Differenzsignalen (RS422) oder TTL-Single-Ended-Signalen. Es können Eingangsfrequenzen bis zu 1 MHz ausgewertet werden. Zwei zusätzliche 24-V-Digital-Eingänge stehen zum Speichern, Sperren und Setzen des Zählerstandes zur Verfügung. Über den Statuseingang kann der Störmeldeausgang eines Encoders angeschlossen und ausgewertet werden. Die 5-V- und 24-V-Versorgung des Gebers kann direkt über die Anschlusspunkte der Klemme erfolgen.

Besondere Eigenschaften:

• Zähler speichern, sperren, setzen
• integrierte Frequenz- und Periodenmessung
• optional als 5-V-Vorwärts-/Rückwärts-Zähler einsetzbar
• Mikroinkremente
• synchrones Einlesen des Positionswertes über Distributed Clocks
• Zeitstempel auf die letzte registrierte Inkrementalflanke

Zusätzlich ermöglicht die EL5101 die Messung einer Periode oder Frequenz mit einer Auflösung von 100 ns. Durch die optionale interpolierende Mikroinkremente-Funktionalität, kann die EL5101 bei dynamischen Achsen noch genauere Achspositionen liefern. Zudem unterstützt sie über die hochpräzisen EtherCAT-Distributed-Clocks (DC) das synchrone Einlesen des Geberwertes zusammen mit anderen Eingangsdaten im EtherCAT-System. Zusätzlich steht ein Zeitstempel für die letzte registrierte Inkrementalflanke zur Verfügung. Die Verwendung von Encoderprofilen erlaubt eine einfache und schnelle Verknüpfung der Prozessdaten zur Motion-Control-Anwendung.
