Automation & PneumatikAutomatisierungIndustriesensorenIndustrie-Drucksensoren

ifm Electronic Drucksensor 1 St. PG2451 0 psi bis 3625 psi M12 1 Öffner, 1 Schließer, Analog

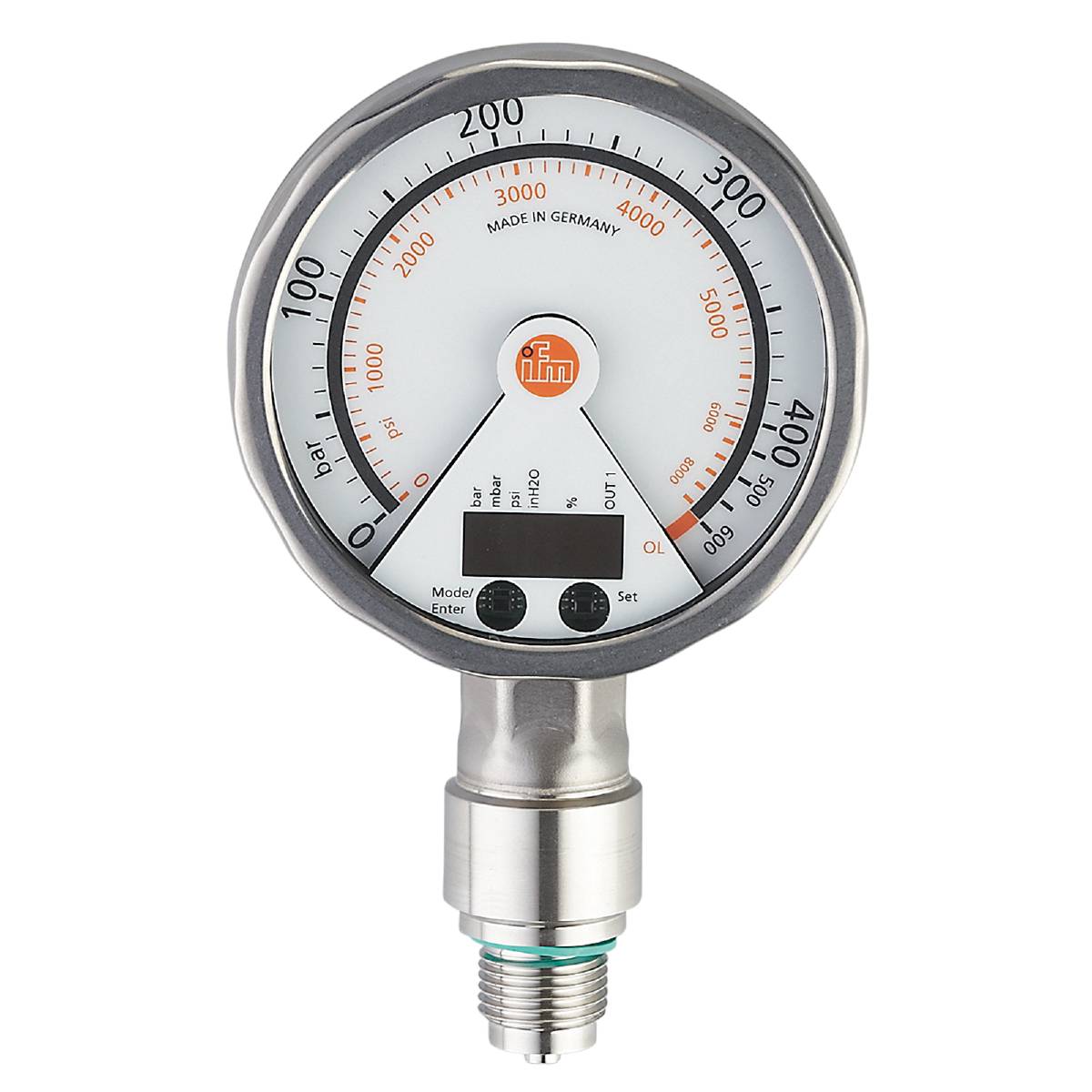

Ein silbernes analoges Druckmessgerät mit Skala bis 400 bar und digitalem Display, hergestellt in Deutschland.
Abbildung ähnlich
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Überdruck
Messbereich (Druck) (max.)
3625 psi
Betriebsspannung max.
32 V/DC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 19. Nov.
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (915,00 € / Stück)
915,00 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm PG2451 Elektronischer Drucksensor mit analoger Anzeige

  • Analoganzeige, Druckschalter und -transmitter in einem Gerät
  • Sehr gute Ablesbarkeit auch aus großer Entfernung
  • Verdrehbares Display mit LED-Bargraph zur Anzeige der Schaltpunkte
  • Programmierbarer Schaltausgang und skalierbarer Analogausgang
  • Robustes Edelstahlgehäuse für den Einsatz in rauer Industrieumgebung

Technische Daten

  • Analogausgang Strom [mA]: 4...20, invertierbar; (skalierbar)
  • Analogendpunkt [bar]: 50...400
  • Analogendpunkt [psi]: 725...5800
  • Analogstartpunkt [bar]: 0...350
  • Analogstartpunkt [psi]: 0...5075
  • Ansprechzeit [ms]: < 9
  • Anzahl der analogen Ausgänge: 1
  • Anzahl der digitalen Ausgänge: 1
  • Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
  • Anzeige: Anzeigeeinheit: 2 x LED, grün; Schaltzustand: LED, gelb; Schaltpunkte: LED-Ring, rot; Funktionsanzeige: alphanumerische Anzeige, rot 4-stellig; Messwerte: Analoganzeige, 0...350° verdrehbar, Zeiger in stromlosem Zustand nicht sichtbar; Messwerte: alphanumerische Anzeige, rot 4-stellig
  • Druckfestigkeit [psi]: 8700
  • Kennlinienabweichung: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung))
  • Schaltpunktgenauigkeit Spanne: < ± 0,6; (Turn down 1:1)
  • Umgebungstemperatur-1 [°C]: -20...80
  • Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
  • Applikation: für den industriellen Einsatz
  • Ausführung Kurzschlussschutz: getaktet
  • Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
  • Ausgangssignal: Schaltsignal; Analogsignal; (konfigurierbar)
  • Bedingt verwendbar für: Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage
  • Bereitschaftsverzögerungszeit [s]: 6
  • Besondere Eigenschaft: Vergoldete Kontakte
  • Betriebsspannung [V]: 18...32 DC
  • Dämpfung Analogausgang dAA [s]: 0,01...30
  • Dämpfung Prozesswert dAP [s]: 0,01...30
  • Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 250
  • Drosselelement vorhanden: ja
  • Druckart: Relativdruck
  • Druckfestigkeit [bar]: 600
  • Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
  • Elektrische Ausführung: PNP/NPN
  • Erweiterter Anzeigebereich max. [bar]: 400
  • Erweiterter Anzeigebereich max. [psi]: 5800
  • Gesamtzahl Ausgänge: 2
  • Gewicht [g]: 563.000
  • Hystereseabweichung: < ± 0,5; (Turn down 1:1)
  • In Schritten von [bar]: 0.5
  • In Schritten von [psi]: 5
  • Kurzschlussschutz: ja
  • Lagertemperatur [°C]: -40...100
  • Langzeitstabilität: < ± 0,1; (Turn down 1:1; pro 6 Monate)
  • Max. Bürde [Ω]: (Ub - 10 V) / 20 mA
  • max. Spannungsabfall Schaltausgang DC [V]: 2
  • Medien: Flüssige und gasförmige Medien
  • Mediumtemperatur [°C]: -25...80
  • Messbereich [bar]: 0...250
  • Messbereich [psi]: 0...3625
  • Min. Berstdruck [bar]: 1000
  • Min. Berstdruck [psi]: 14500
  • Min. Druckzyklen: 100 Millionen
  • Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
  • MTTF: 100
  • Prozessanschluss: Gewindeanschluss G 1/2 Außengewinde
  • Rückschaltpunkt rP [bar]: 0...399
  • Rückschaltpunkt rP [psi]: 0...5785
  • Schaltfrequenz DC [Hz]: 75
  • Schaltpunkt SP [bar]: 1...400
  • Schaltpunkt SP [psi]: 15...5800
  • Schutzart: IP 67; IP 69K
  • Schutzklasse: III
  • Skala vorhanden: ja
  • Sprungantwortzeit Analogausgang [ms]: 28
  • Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
  • Stromaufnahme [mA]: < 70; (24 V)
  • Temperaturkoeffizient Nullpunkt: < ± 0,3; (0...70 °C)
  • Temperaturkoeffizient Spanne: < ± 0,3; (0...70 °C)
  • Überlastfest: ja
  • Verpolungsschutz: ja
  • Watchdog integriert: ja
  • Werkstoffe in Kontakt mit dem Medium: Al2O3 (Keramik); FKM; 1.4404 (Edelstahl / 316L)
Produkt-Art

Drucksensor

Typ

PG2451

Anschluss

M12

Ausführung

Überdruck

Ausgänge

PNP

NPN

Ausgangssignal (min.)

4 mA

Ausgangssignal (max.)

20 mA

Messbereich (Druck) (min.)

0 psi

Messbereich (Druck) (max.)

3625 psi

Messbereich (Druck)

0 psi bis 3625 psi

Betriebsspannung min.

18 V/DC

Betriebsspannung max.

32 V/DC

Betriebsspannungsbereich

18 - 32 V/DC

Kontaktart

1 Öffner

1 Schließer

Analog

IP67/IP69K

Schlauch-Anschluss

G1/2 AG

Min. Temperatur

-20 °C

Max. Temperatur

80 °C

Gewicht

0.6180 kg

RoHS-konform

Ja

Inhalt

1 St.

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3321561 ifm Electronic Drucksensor 1 St. PG2451 0 psi bis 3625 psi M12 1 Öffner, 1 Schließer, Analog

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3321561 ifm Electronic Drucksensor 1 St. PG2451 0 psi bis 3625 psi M12 1 Öffner, 1 Schließer, Analog

Beschreibung

ifm PG2451 Elektronischer Drucksensor mit analoger Anzeige

Lieferumfang

  • Geliefert wird: Ifm Electronic Elektronischer Drucksensor PG2451, Verpackungseinheit: 1 Stk., EAN: 4021179257503
