Name: Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Ausgangstreiber 1 St.
Brand: Pepperl+Fuchs
SKU: 2627532
Availability: BackOrder

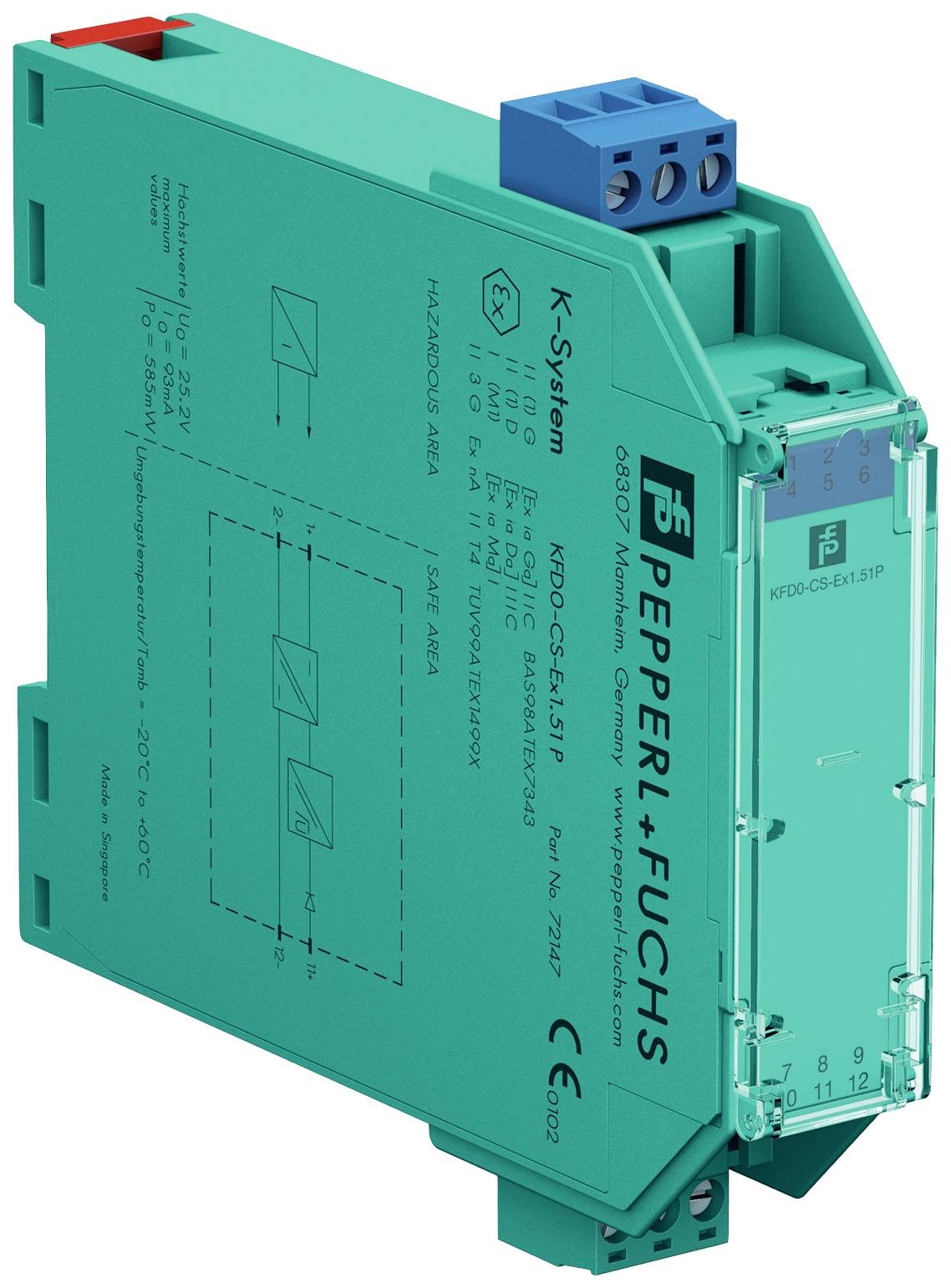

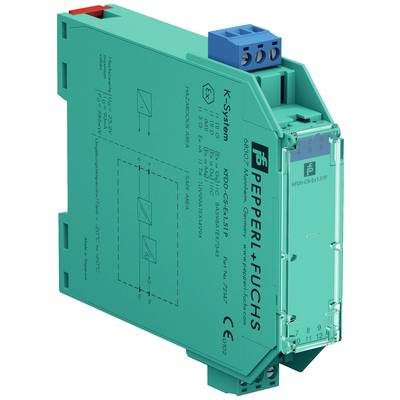

Industrie-Elektronikmodul in türkis mit mehreren Anschlussklemmen, markiert mit 'Pepperl + Fuchs', genutzt zur Signalübertragung.

Abbildung ähnlich

Produkt-Art

Ausgangstreiber

Eingangssignal max. (Strom)

40 mA

Eingangssignal max. (Spannung)

35 V

Typ

KFD0-CS-Ex1.51P

Abm.

(L x B x H) 115 x 20 x 107 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (319,00 € / Stück)

345,00 €

-8 %

319,00 €

inkl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Ausgangstreiber/Repeater KFD0-CS-Ex1.51P

Technische Daten

Typ: KFD0-CS-Ex1.51P

Produkt-Art: Ausgangstreiber

Eingangssignal max. (Strom): 40 mA

Eingangssignal max. (Spannung): 35 V

Abm.: (L x B x H) 115 x 20 x 107 mm

Anschluss: Schraubklemme

Ausgangssignal (Strom): ≤ 40 mA

Bürde: 1 kΩ

Eingangssignal (Spannung): 4 ... 35 V DC

Eingangssignal (Strom): 0 ... 40 mA

Inhalt: 1 St.

Breite: 20 mm

Höhe: 107 mm

Länge: 115 mm

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung (num.): 35 V/DC

Versorgungsspannung U(B): schleifengespeist. 4 ... 35 V DC

Herstellerfarbe: Mehrfarbig

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627532 Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Ausgangstreiber 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627532 Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Ausgangstreiber 1 St.

Beschreibung

Keine weiteren Informationen

Ausführung

Allgemeine Daten
Signaltyp: Analogeingang/Analogausgang
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Systematische Eignung (SC): SC 3
Versorgung
Bemessungsspannung: schleifengespeist
Steuerstromkreis
Anschluss: Klemmen 12-, 11+
Spannung: 4 ... 35 V DC
Strom: 0 ... 40 mA
Verlustleistung: bei 40 mA und Uin < 22 V: 700 mW pro Kanal | bei 40 mA und Uin > 22 V: 1,2 W pro Kanal
Feldstromkreis
Anschluss: Klemmen 1+, 2-
Spannung: für 4 V < Uin < 24 V: ≥ Uin - (0,37 x Strom in mA) - 1,0 | für Uin > 24 V: ≥ 21 V - (0,36 x Strom in mA)
Kurzschlussstrom: bei Uin > 24 V: ≤ 65 mA
Übertragungsstrom: ≤ 40 mA
Übertragungseigenschaften
Genauigkeit: 1 %
Abweichung
Nach Kalibrierung: ≤ ± 200 µA; inkl. Kalibrierung, Linearität, Hysterese und Lastschwankungen auf der Feldseite bis zu 1 kΩ Bürde und Strom ≤ 20 mA bei 20 °C (68 °F)
Einfluss der Umgebungstemperatur: ≤ ± 2 µA/K bei Uin ≤ 20 V; ≤ ± 5 µA/K bei Uin > 20 V
Anstiegszeit: ≤ 5 ms bei Sprung von 4 ... 20 mA und Uin < 24 V
Galvanische Trennung
Feldstromkreis/Steuerstromkreis: sichere galvanische Trennung nach IEC/EN 60079-11, Scheitelwert der Spannung 375 V
Anzeigen/Einstellungen
Beschriftung: Platz für Beschriftung auf der Frontseite
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013 (Industriebereiche)
Konformität
Elektromagnetische Verträglichkeit: NE 21:2012 | EN 61326-3-2:2008
Schutzart: IEC 60529:2001
Schutz gegen elektrischen Schlag: UL 61010-1:2012
Umgebungsbedingungen
Umgebungstemperatur: -20 ... 70 °C (-4 ... 158 °F)
Mechanische Daten
Schutzart: IP20
Anschluss: Schraubklemmen
Masse: ca. 100 g
Abmessungen: 20 x 107 x 115 mm (B x H x T) , Gehäusetyp B1
Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: BAS 98 ATEX 7343 X
Kennzeichnung: ATEX II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I (-20 °C ≤ Tamb ≤ 60 °C)
Spannung: 25,2 V
Strom: 93 mA
Leistung: 585 mW
Steuerstromkreis
Sicherheitst. Maximalspannung: 250 V eff (Achtung! Die Bemessungsspannung kann geringer sein.)
Feldstromkreis
Sicherheitst. Maximalspannung: 250 V eff (Achtung! Die Bemessungsspannung kann geringer sein.)
Zertifikat: FIDI 22 ATEX 0001X
Kennzeichnung: ATEX II 3G Ex ec IIC T4 Gc [Gerät in Zone 2]
Galvanische Trennung
Feldstromkreis/Steuerstromkreis: sichere galvanische Trennung nach IEC/EN 60079-11, Scheitelwert der Spannung 375 V
Richtlinienkonformität
Richtlinie 2014/34/EU: EN IEC 60079-0:2018 , EN 60079-11:2012 , EN IEC 60079-7:2015+A1:2018
Internationale Zulassungen
FM-Zulassung
Control Drawing: 116-0437
UL-Zulassung
Control Drawing: 116-0438 (cULus)
IECEx-Zulassung
IECEx-Zertifikat: IECEx BAS 05.0004X | IECEx CML 19.0040X
IECEx-Kennzeichnung: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I | Ex ec IIC T4 Gc

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Ausgangstreiber/Repeater KFD0-CS-Ex1.51P, Verpackungseinheit: 1 Stk., EAN: 4050143365852
