Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 Kombiableiter 20 kA 1 St. kaufen

Elektrisches Schaltgerät in Weiß mit mehreren Kupferanschlüssen, geeignet für die Integration in ein Schaltsystem zur Spannungssteuerung.

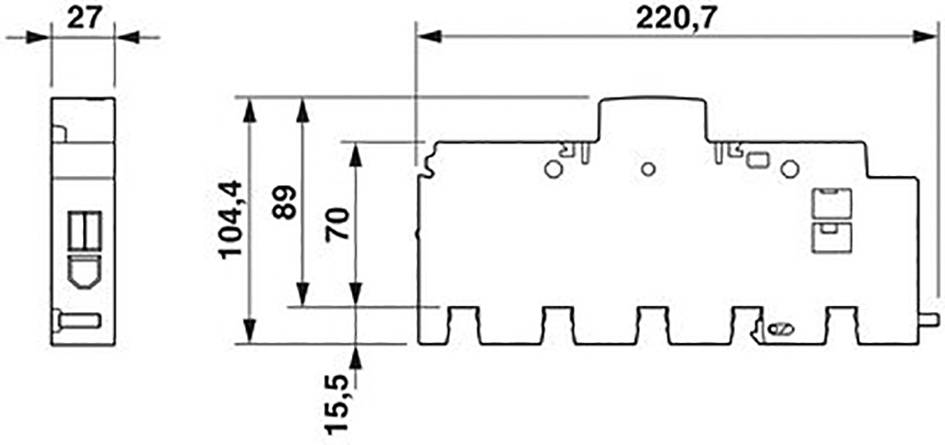

Technische Zeichnung eines elektrischen Bauteils mit Maßen: Länge 220,7 mm, Höhe 104,4 mm, Breite 27 mm.

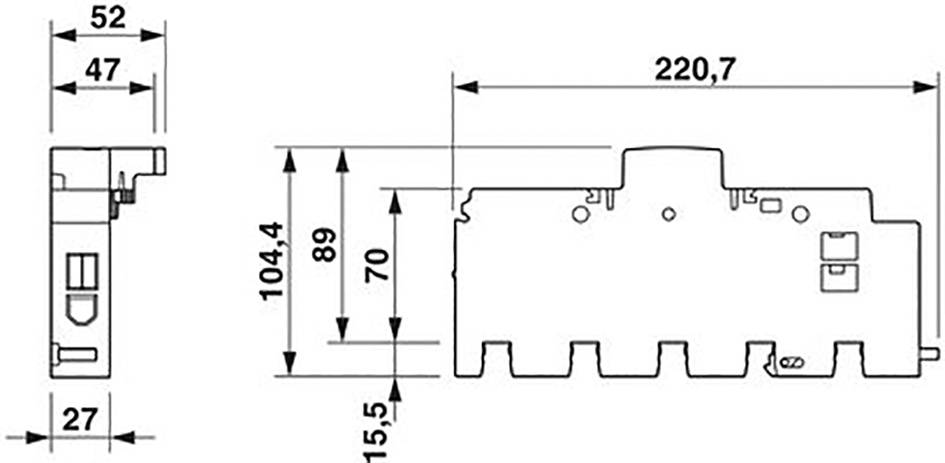

Technische Zeichnung eines elektrischen Bauteils mit Maßangaben. Links: Seitenansicht, Höhe 52mm, Breite 27mm. Rechts: Vorderansicht, Breite 220,7mm.

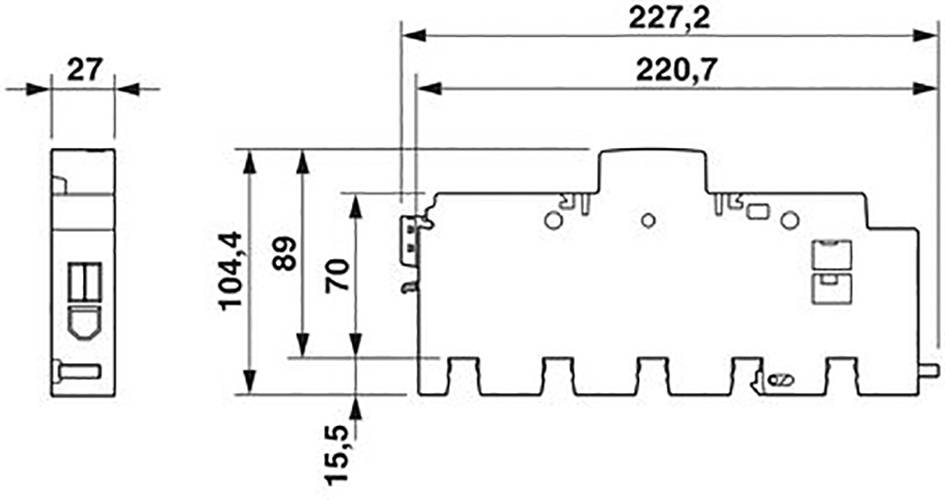

Technische Zeichnung eines elektrischen Geräts mit Maßangaben: Höhe 104,4 mm, Breite 227,2 mm, Tiefe 27 mm.

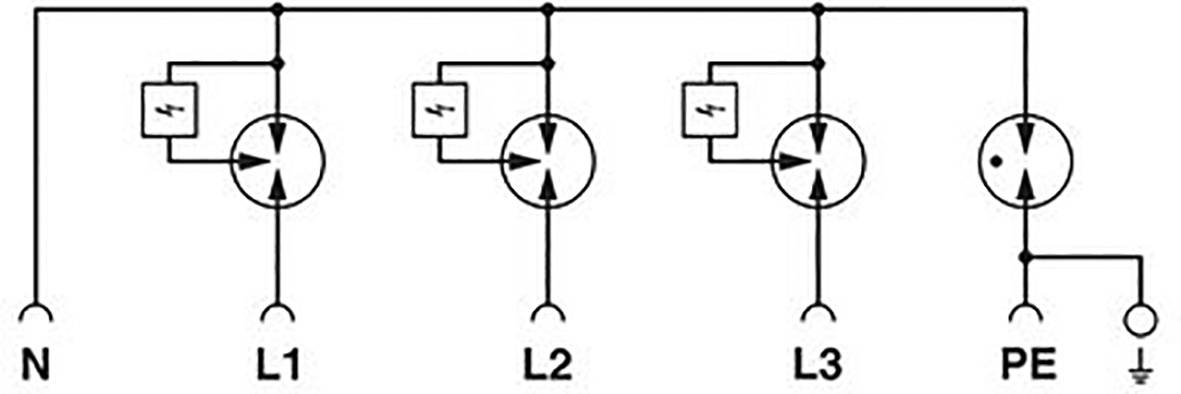

Schaltplan zeigt Phasen L1, L2, L3 und Neutralleiter N, jeweils mit Kontrollleuchten. Erde ist mit PE verbunden.

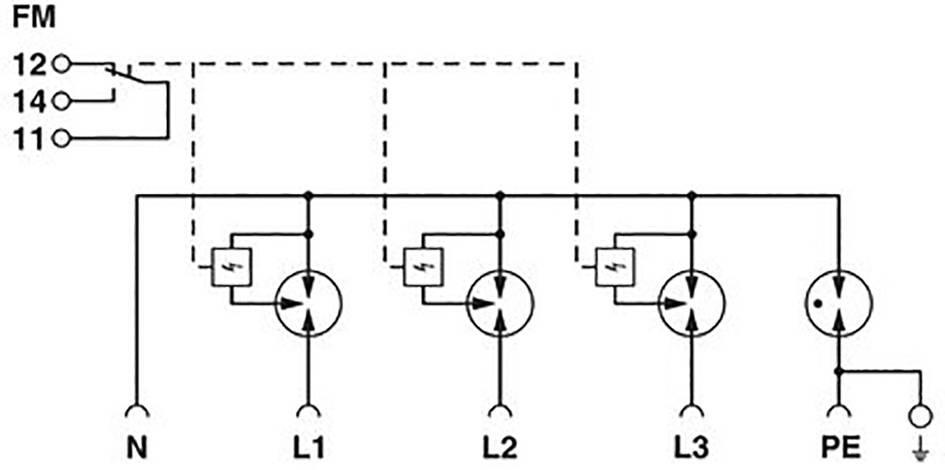

'Schaltplan eines dreiphasigen Elektromotors mit Sicherungen und Erdung. Verbindungen zwischen L1, L2, L3 und dem Neutralleiter N.'

1/6

Datenblatt (PDF)

1 Stück

Verkauf und Versand:

Conrad Electronic AGB

Anzahl

Stück

Gesamt (310,08 € / Stück)

€

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Kombiableiter Typ 1+2+3 - FLT-SEC-ZP2-3S-255/12.5 - 1168943

Netzform DC: nein, Netzform IT: nein, Netzform TN: nein, Netzform TN-C: nein, Netzform TN-C-S: nein, Netzform TN-S: ja, Netzform TT: nein, Netzform sonstige: nein, 12,5 kA, 20 kA, 255 V, 1,5 kV, 2 kV, 25 kA, Sammelschiene, sonstige, 50 mm², 35 mm², Mit Fernmeldekontakt: nein, Ausblasend: nein, optisch, Prüfklasse Typ 1: ja, Integrierte Vorsicherung: ja, Geeignet für Außengebrauch: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Schutzpfade: L-N / L-PE / N-PE
Teilungseinheit: 1,5 TE
Montageart: Sammelschiene 40 mm
Material Gehäuse: PA 6.6
Verschmutzungsgrad: 2
Brennbarkeitsklasse nach UL 94: V-0
Bauform: Sammelschienenmodul einteilig
Polzahl: 4
Meldung Überspannungsschutz defekt: optisch, Fernmeldung über optionales Modul
Höchste Dauerspannung UC: 255 V/AC
Kurzschlussfestigkeit ISCCR: 25 kA
Maximale Vorsicherung bei Stichleitungsverdrahtung: 160 A (gG)
Anschlussart: Schraubanschluss
Schraubengewinde: M6

Produkt-Art: Kombiableiter

Ableitstrom: 20 kA

Nennspannung: 240 V/AC
415 V/AC

Betriebstemperatur: -40 °C - 80 °C

: IP20

Herst.-Teilenr.: 1168943

Herstellerfarbe: Lichtgrau

Normen: IEC 61643-11 2011

EN 61643-11 2012 + A11:2018

Abm.: (B x H x T) 27 x 222.7 x 104.4 mm

Breite: 27 mm

Höhe: 222.7 mm

Tiefe: 104.4 mm

Inhalt: 1 St.

Gewicht: 0

Dokumente & Downloads

Datenblatt

Datenblatt 2435735 Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 Kombiableiter 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435735 Phoenix Contact 1168943 FLT-SEC-ZP2-3S-255/12.5 Kombiableiter 20 kA 1 St.

Beschreibung

Ihre Vorteile:
Universeller Einsatz – Passt herstellerunabhängig in jeden Zählerschrank dank schmaler Baubreite von nur 27 mm
Installation im Vorzählerbereich dank Konformität zur Anwendungsregel VDE-AR-N 4100 – bestätigt durch VDE-Approbation
Werkzeuglose und sichere Montage durch universelle Verriegelung auf 5 mm und 10 mm-Schienendicke
Einbindung in Gebäudeleittechnik mit optionalem Fernmeldemodul

Blitzstromableiter, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit kombiniert verlegtem N und PE (L1, L2, L3, PEN). Für den Blitzschutz-Potenzialausgleich nach Blitzschutzklasse III und IV. Zur Montage auf 40 mm-Sammelschienensystemen.
