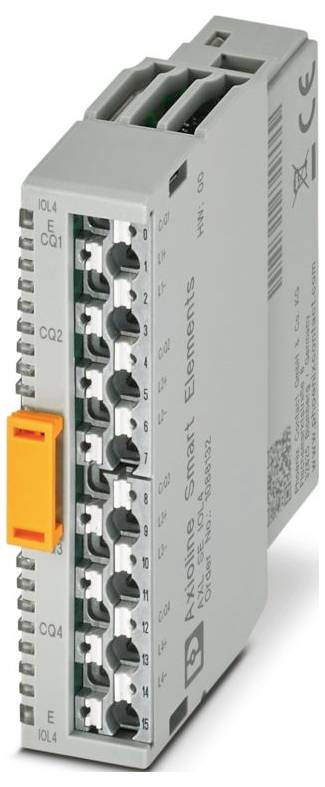

Abbildung ähnlich
Phoenix Contact AXL SE IOL4 1088132 Kommunikationsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf und Versand durch Conrad Electronic
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
155,45 €
3
2% = 11,37 €
151,66 €
5
3% = 25,25 €
150,40 €
10
4% = 63,10 €
149,14 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (155,45 € / Stück)
155,45 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Kommunikationsmodul
- 19,2..30 V, DC, Unterstützt Protokoll für EtherNet/IP: nein, Funkstandard Bluetooth: nein, Funkstandard WLAN 802.11: nein, Funkstandard GPRS: nein, IO-Link Master: ja, Systemkomponente: ja, Schutzart (IP): IP20, Mit Potentialtrennung: nein, Feldbusanschluss über seperaten Buskoppler möglich: ja, Tragschienenmontage möglich: nein, Wand-/Direktmontage möglich: nein, Fronteinbau möglich: nein
Technische Daten
- Produktfamilie: Axioline Smart Elements
- Bauform: modular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 14,9 mm
- Höhe: 62,2 mm
- Tiefe: 62 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Steckmontage (Smart Element-Steckplatz)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Peripherie
- Abisolierlänge: 8 mm
- Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
- Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Maximale Verlustleistung bei Nennbedingung: 1,85 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: min. 18 mA (ohne angeschlossene Peripherie)
- Nennausgangsspannung: 24 V DC
- Leiteranschluss: Leiteranschluss
- Digital: Digital
- Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
- IO-Link: IO-Link
- Beschreibung des Ausgangs: IO-Link-Ports in der Betriebsart digitaler Ausgang (DO)
- Anzahl der Ausgänge: max. 4
- Beschreibung des Eingangs: IO-Link-Ports in der Betriebsart digitaler Eingang (DI)
- Anzahl der Eingänge: max. 4 (IEC 61131-2 Typ 1)
- Eingangsspannungsbereich "0"-Signal: -0,3 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- Eingangsfilterzeit: 1 µs
- Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
- Peripherieversorgungs-Nennspannung: 24 V DC
- Modul: Modul
- ID-Code (hex): none
- Prozessdatenkanal: 512 Bit
- Eingabeadressraum: 64 Byte
- Ausgabeadressraum: 64 Byte
- Nenneingangsspannung UIN: 24 V DC
- Sensorstrom je Kanal: max. 500 mA (aus L+/L-)
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Smart Element-Interface: Smart Element-Interface
- Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
- Startzeit bis zur Betriebsbereitschaft: < 500 ms
- Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Peripherie: Peripherie
- Anzahl Ports: 4
- Porttyp: Class A
- Versorgung: IO-Link: Versorgung: IO-Link
- Nenneingangsstrom: typ. 2,5 mA
- Nennstrom je IO-Link-Port: 500 mA (an L+/L-);200 mA (an C/Q)
- Nennstrom je Kanal: 200 mA
- Potenziale: Peripherieversorgung (UP) inkl. Versorgung der IO-Link-Port: Potenziale: Peripherieversorgung (UP) inkl. Versorgung der IO-Link-Port
- Produkt-Art
Kommunikationsmodul
- Typ
AXL SE IOL4
- Anzahl digitale Eingänge max.
4
- Anzahl Eingänge max.
4
- Anzahl Ausgänge max.
4
- Max. Ausgangsstrom je Kanal
500 mA
- Ausgangssignal Spannung
24 V
- Betriebsspannung
24 V/DC
- Höhe
62.2 mm
- Länge
62 mm
- Breite
14.9 mm
IP20
- Abm.
(L x B x H) 62 x 14.9 x 62.2 mm
- Anschlusstechnik
2-, 3- Leiter
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
2030 mA
- Herst.-Teilenr.
1088132
- Ausführung
modular
- Montageart (Details)
Steckmontage (Smart Element-Steckplatz)
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-25 °C
- Tiefe
62 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563429 Phoenix Contact AXL SE IOL4 1088132 Kommunikationsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563429 Phoenix Contact AXL SE IOL4 1088132 Kommunikationsmodul 24 V/DC
Beschreibung
Axioline Smart Elements, IO-Link-Master, IO-Link-Ports Class A: 4, Anschlussart: Push-in-Anschluss, Anschlusstechnik: 3-Leiter, Schutzart: IP20
Ausführung
- Ausstattung: 19,2..30 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact I/O-Modul AXL SE IOL4, Verpackungseinheit: 1 Stk., EAN: 4055626887470
