Phoenix Contact AXL SE PSDI8/3 1079241 Sicherheitsmodul 24 V/DC, 5 V/DC kaufen

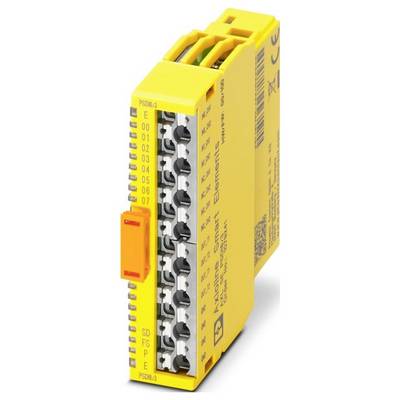

Phoenix Contact AXL SE PSDI8/3 1079241 Sicherheitsmodul 24 V/DC, 5 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (193,27 € / Stück)

193,27 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1)
Verschmutzungsgrad: 2 (EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Luft- und Kriechstrecken: IEC 60664-1
Einbaulage: beliebig
Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
Maximale Verlustleistung bei Nennbedingung: typ. 520 mW
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 70 kPa ... 108 kPa
Betriebsart: PROFIsafe 2.4, PROFIsafe 2.6.1
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leitungslänge: max. 200 m (vom Taktausgang bis zum sicheren Eingang (Summe aus Hin- und Rückweg))
Stromaufnahme: min. 8 mA (Versorgung aus UP mit 19,2 V DC, alle Eingänge gesetzt, ohne Versorgung der Sensoren über die Taktversorgungen OUT_T1 und OUT_T2)
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz Versorgungsspannung | elektronisch (35 V, 0,5 s);Verpolschutz Versorgungsspannung | über das System, in dem Sie das Smart Element einsetzen
Anwendung: Funktionale Sicherheit;PROFIsafe;ausschließlich zum Anschluss an Phoenix Contact- oder Siemens-Steuerung
Luftdruck (Lagerung/Transport): 66 kPa ... 108 kPa
Hinweis zur Anschlussart: Beachten Sie die Angaben im Kapitel Leiterquerschnitte sowie Abisolier- und Einstecklängen.
Übertragungsmedium: Kupfer
Benennung Eingang: Sichere digitale Eingänge
Leistungsaufnahme: max. 360 mW;min. 154 mW
Beschreibung des Eingangs: EN 61131-2, Typ 3
Anzahl der Eingänge: 4 (2-kanalige Belegung);8 (1-kanalige Belegung)
Digital:: Digital:
Eingangsspannungsbereich "0"-Signal: -3 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
Eingangsfilterzeit: 1,5 ms;3 ms (Default);5 ms;15 ms
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Absicherung: externe Absicherung über das System, in dem Sie das Smart Element einsetzen
Modul: Modul
Eingabeadressraum: 6 Byte (PROFIsafe 2.6.1)
Ausgabeadressraum: 5 Byte (PROFIsafe 2.6.1)
Nenneingangsspannung UIN: 24 V DC
Nenneingangsstrom bei UIN: typ. 2,7 mA
Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
Potenziale: Potenziale
Smart Element-Interface: Smart Element-Interface
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Peripherie: Peripherie
Schutzart Einbauort: min. IP54

Produkt-Art: Sicherheitsmodul

Typ: AXL SE PSDI8/3

Anzahl Eingänge max.: 8

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 62.2 mm

Länge: 62 mm

Breite: 14.9 mm

: IP20

Abm.: (L x B x H) 62 x 14.9 x 62.2 mm

Anschlusstechnik: 3-Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 140 mA

Herst.-Teilenr.: 1079241

Ausführung: modular

Montageart (Details): Steckmontage (Smart Element-Steckplatz)

Tiefe: 62 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Sicherheitsmodul 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Sicherheitsmodul 24 V/DC, 5 V/DC

Beschreibung

Axioline Smart Elements, Digitaleingabemodul, Funktionale Sicherheit, PROFIsafe, ausschließlich zum Anschluss an Phoenix Contact- oder Siemens-Steuerung, Sichere digitale Eingänge: 4 (2-kanalige Belegung), 8 (1-kanalige Belegung), 24 V DC, Anschlusstechnik: 3-Leiter, Schutzart: IP20
