Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-Klemme 7.5 V/DC kaufen

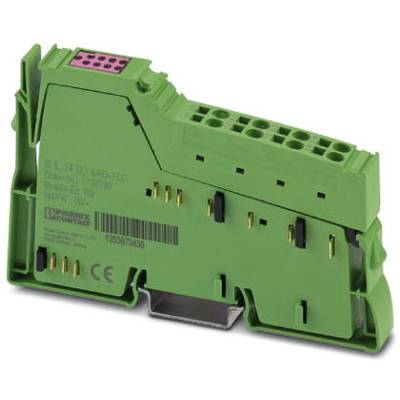

Grünes elektronisches Bauteil mit mehreren Anschlussstellen, geeignet für industrielle Steuer- und Regeltechnik. CE-Kennzeichnung sichtbar.

Abbildung ähnlich

Grünes Spielbrett mit einer roten Zone oben. Nummerierte Felder von 1 bis 8. Unten Felder mit Doppelfunktion für Spielfiguren.

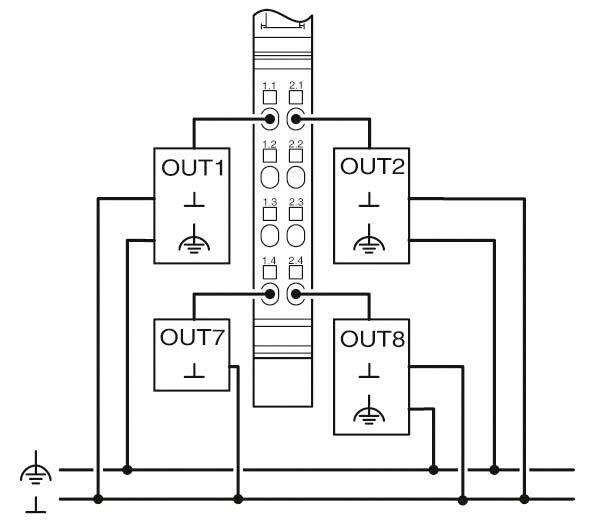

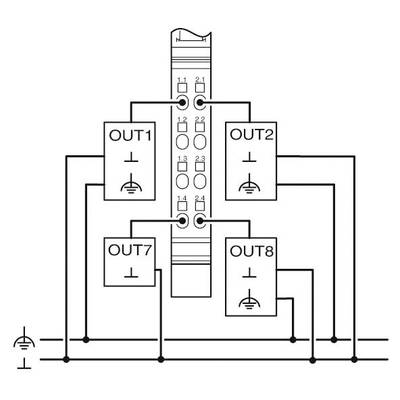

Schaltplan zeigt eine vertikale Leiste mit Verbindungen zu vier Ausgängen: OUT1, OUT2, OUT7, OUT8. Erdungssymbol unten links.

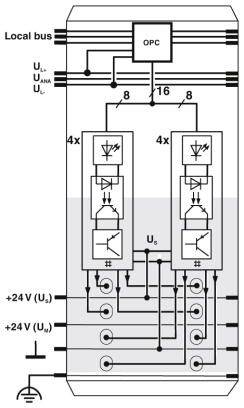

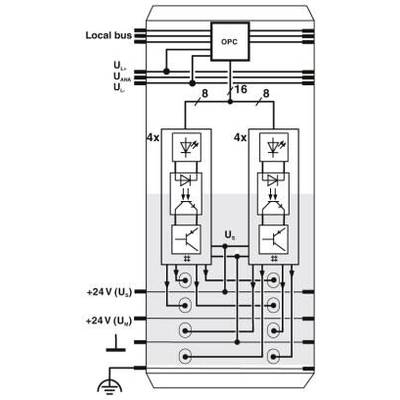

Schaltschema einer elektrischen Schaltung mit zwei parallelen Modulen, jeweils mit LEDs, Dioden und Anschlüssen, beschriftet mit Spannungswerten.

Technische Zeichnung eines Profils mit den Maßen 119,8 mm Breite und 71,5 mm Höhe.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (54,50 € / Stück)

54,50 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzbeschaltung: Überlastschutz, Kurzschlussschutz der Ausgänge Z-Diode im Ausgangs-Chip
Farbe: grün
Nettogewicht: 84 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl der Ausgänge: 8
Abisolierlänge: 8 mm
Leiterquerschnitt starr min: 0,08 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,08 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 28
Leiterquerschnitt AWG max: 16
Übertragungsgeschwindigkeit: 500 kBit/s
Leistungsaufnahme: max. 0,62 W

Produkt-Art: Inline-Klemme

Typ: IB IL 24 DO 8/HD-ECO

Ausgangssignal Strom: 500 mA

Max. Ausgangsstrom je Kanal: 500 mA

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Ausgangssignal Spannung: 24 V

Betriebsspannung: 7.5 V/DC

Höhe: 119.8 mm

Länge: 71.5 mm

Breite: 12.2 mm

: IP20

Abm.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Anschlusstechnik: 1-Leiter

Anschluss: Zugfederanschluss

Max. Stromaufnahme: 45 mA

Herst.-Teilenr.: 2702793

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: 0 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-Klemme 7.5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-Klemme 7.5 V/DC

Beschreibung

8 digitale Ausgänge. Anschluss der Aktoren in 1-Leiter-Technik. Nennstrom je Ausgang: 500 mA. Gesamtstrom der Klemme: 4 A. Kurzschluss- und überlastgeschützte Ausgänge. Diagnose- und Statusanzeigen.
