Name: Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Grenzwertschalter 1 St.
Brand: Phoenix Contact
SKU: 3579908
Availability: BackOrder

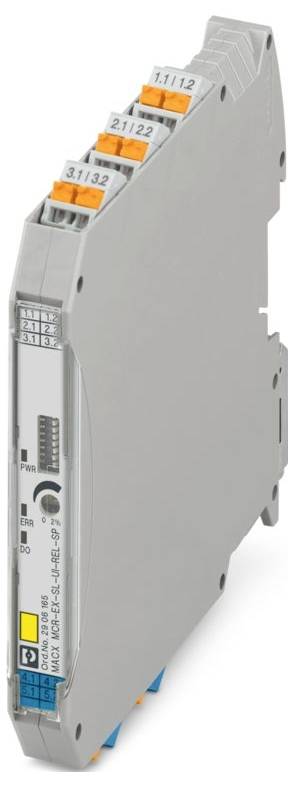

Ein schlankes, graues elektronisches Modul mit orangefarbenen Steckverbindern und beschrifteten Anschlüssen, das zur industriellen Signalübertragung verwendet wird.

Abbildung ähnlich

Produkt-Art

Grenzwertschalter

Eingangssignal max. (Strom)

21 mA

Eingangssignal max. (Spannung)

10.5 V

Typ

MACX MCR-SL-UI-REL-SP

Abm.

(L x B x H) 113.7 x 12.5 x 107.9 mm

Datenblatt (PDF)

Lieferung Do., 22. Okt.

17 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

268,57 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mi., 11. Nov.

Kostenfreier Versand

273,11 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: MACX Analog
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14;24 ... 22 (TWIN-Aderendhülse ohne Kunststoffhülse);20 ... 16 (TWIN-Aderendhülse mit Kunststoffhülse)
Breite: 12,5 mm
Höhe: 107,9 mm
Tiefe: 113,7 mm
Farbe: grau (RAL 7042)
Material Gehäuse: PA 6.6-FR
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -20 °C ... 65 °C (beliebige Einbaulage)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Montageart: Tragschienenmontage
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Abisolierlänge: 10 mm
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: c
UL, USA / Kanada: UL, USA / Kanada
Verlustleistung: < 0,9 W
Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC
CE: CE
Zertifikat: DNV 21.0089 X
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Störabstrahlung: Störabstrahlung
Schiffbau-Zulassung: Schiffbau-Zulassung
INMETRO: INMETRO
Störfestigkeit: EN 61000-6-2
Statusanzeige: LED grün (Versorgungsspannung);LED gelb (Schaltausgang);LED rot, blinkend (Leitungs-, Sensorfehler, ERR)
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Stromaufnahme typisch: 38 mA (24 V DC)
Stromaufnahme maximal: 90 mA (10 V DC)
Isolierung: Sichere Trennung
Kontaktausführung: 1 Wechsler
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
Schiffbau-Daten: Schiffbau-Daten
Temperature: B
Humidity: B
Vibration: A
EMC: A
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 375 V AC
Prüfspannung: 2,5 kV AC (50 Hz, 60 s)
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,25 mm² ... 0,34 mm² (TWIN-Aderendhülse ohne Kunststoffhülse);0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
Funktionalität: Funktionalität
Kontaktmaterial: AgSnO2, hartvergoldet
CCC / China-Ex: CCC / China-Ex
GB Standard: GB Standard
Galvanische Trennung: Galvanische Trennung
Eingangswiderstand Stromeingang: < 28 Ω
Temperaturkoeffizient maximal: 0,01 %/K
Übertragungsfehler maximal: 0,1 %
Leistungsaufnahme: ≤ 1,2 W
Eingangssignal Strom: 0,2 mA ... 20 mA;0,18 mA ... 21 mA (Maximalbereich)
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: DIP-Schalter
Eingangssignal Spannung: 0,1 V ... 10 V;0,1 V ... 10,5 V (Maximalbereich)
Schalten: Relais: Schalten: Relais
Schaltstrom maximal: ≤ 4 A AC (cos phi = 1);≤ 1 A DC (ohmsche Last, 24 V DC, 50 mW);≤ 0,2 A DC (ohmsche Last, 120 V DC)
Ex-Installation (EPL): Gc;Div. 2
Signal: Spannung/Strom: Signal: Spannung/Strom
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1: Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1
Eingangswiderstand Spannungseingang: > 100 kΩ
Sprungantwort (0-99%): ≤ 22 ms
Prüfbuchse: Prüfbuchse
Durchmesser max: 2 mm
Systematic Capability: Systematic Capability
Leitungsfehlererkennung: < 0,1 mA (Leitungsbruch);> 21,1 mA (Kurzschluss)
Schaltschwelle "0"-Signal Strom: einstellbar über DIP-Schalter (in 1,25 %-Schritten) und Potenziometer (linear bis 2 % der durch DIP-Schalter eingestellten Schaltschwelle)
Schalthysterese: off: ca. 0,5 %, on: ca. 1 %
Performance Level (ISO 13849): Performance Level (ISO 13849)
Schaltpunktgenauigkeit: < 0,1 %
Galvanische Trennung Ausgang/Versorgung IEC/EN 60079-7: Galvanische Trennung Ausgang/Versorgung IEC/EN 60079-7
Galvanische Trennung Eingang/Ausgang, Versorgung IEC/EN 60079-7: Galvanische Trennung Eingang/Ausgang, Versorgung IEC/EN 60079-7
Versorgungsnennspannungsbereich: 12 V DC ... 24 V DC -20 % ... +25 %
Gesamtfehler des Spannungseingangs maximal: ± 10 mV
Gesamtfehler des Stromeingangs maximal: ± 20 µA

Typ: MACX MCR-SL-UI-REL-SP

Produkt-Art: Grenzwertschalter

Eingangssignal max. (Strom): 21 mA

Eingangssignal max. (Spannung): 10.5 V

Abm.: (L x B x H) 113.7 x 12.5 x 107.9 mm

Anschluss: Push-In-Federkraftanschluss

Eingangssignal (Spannung): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Eingangssignal (Strom): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Inhalt: 1 St.

Konfiguration: DIP-Schalter

Breite: 12.5 mm

Höhe: 107.9 mm

Länge: 113.7 mm

Stromaufnahme: 90 mA

Max. Umgebungstemperatur: 65 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung U(B): 9.6 V DC ... 30 V DC

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.2 mm²

Querschnitt starr (min.): 0.2 mm²

Tiefe: 113.7 mm

: IP20

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579908 Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Grenzwertschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579908 Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Grenzwertschalter 1 St.

Beschreibung

Grenzwertschalter mit Eingang für aktive Strom- und Spannungssignale und einem Grenzwert-Relaisausgang (Wechsler). Einstellbar über DIP-Schalter und Potenziometer, galvanische 3-Wege-Trennung, bis SIL2 (SC3), PLc Kat.1, Push-in-Anschluss.
