Phoenix Contact RIF-3-RPT-LDP-24DC/3X21 Relaismodul 3 Wechsler Piece 5 St. kaufen

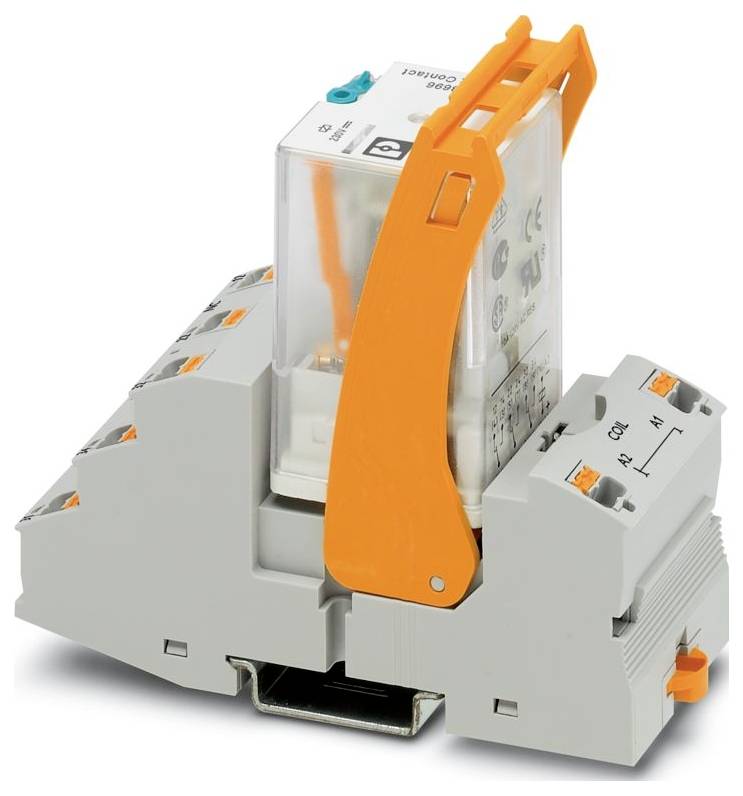

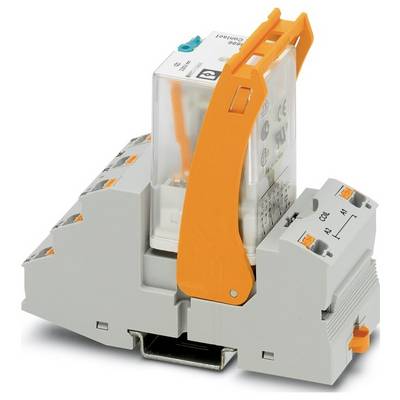

Ein grauer elektrischer Relais mit einem orangefarbenen Hebel und mehreren Anschlüssen, der zum Schalten von Schaltkreisen in industriellen Anwendungen verwendet wird.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

3 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

RIF-3-RPT-LDP-24DC/3X21

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (15,46 € / Stück)

77,30 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: RIFLINE complete
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 16 (starr);26 ... 16 (flexibel)
Breite: 40 mm
Höhe: 103 mm
Tiefe: 90 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 8 mm
Einbaulage: beliebig
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 1,44 W
Durchmesser: 3,2 mm
Betriebsart: 100 % ED
Eingangsspannungsbereich: 20,4 V DC ... 26,4 V DC (20 °C)
Artikelabmessungen: Artikelabmessungen
Montagehinweis: anreihbar ohne Abstand
Schutzbeschaltung: Freilaufdiode
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Anwendung: Universal
Bohrloch: Bohrloch
Einschaltstrom maximal: 30 A (20 ms, Schließer)
Isolierung: Basisisolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 18.09.2025
Eingangsnennspannung UN: 24 V DC
Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
Typischer Eingangsstrom bei UN: 60 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 3 Wechsler
Grenzdauerstrom: 8,5 A (siehe Diagramm)
Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 4 kV
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT I (Relais)
Schalten: Schalten
Lebensdauer mechanisch: ca. 2x 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 2,5 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 18 ms
Rückfallzeit typisch: 20 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 10 V (24 mA)
Schaltstrom minimal: 10 mA (24 V)
Abschaltleistung (ohmsche Last) maximal: 204 W (24 V DC);124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);48 W (220 V DC);2125 VA (250 V AC)
Prüfspannung (Kontakt/Kontakt): 2 kVeff (50 Hz, 1 min., Kontakt/Kontakt)
Spulenspannung: 24 V DC
Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (Schließer);DC13, 2 A/240 V (Schließer)

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: RIF-3-RPT-LDP-24DC/3X21

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 20.4 V/DC

Ansprechspannung (max.): 26.4 V/DC

Ansprechzeit: 18 ms

Abfallzeit: 20 ms

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2125 VA

Mechanische Lebensdauer: ca. 2x 107 Schaltspiele

Besonderheiten: mit Haltebügel

: IP20

Max. Temperatur: 60 °C

Min. Temperatur: -40 °C

Tiefe: 90 mm

Breite: 40 mm

Höhe: 103 mm

Abm.: (B x H x T) 40 x 103 x 90 mm

Inhalt: 5 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3579745 Phoenix Contact RIF-3-RPT-LDP-24DC/3X21 Relaismodul 3 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579745 Phoenix Contact RIF-3-RPT-LDP-24DC/3X21 Relaismodul 3 Wechsler Piece 5 St.

Beschreibung

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais und Haltebügel. Kontaktausführung: 3 Wechsler. Eingangsspannung: 24 V DC
