Name: Siemens 3RH2131-1BW40 Hilfsschütz 3 Schließer 1 St.
Brand: Siemens
SKU: 1736393
Availability: BackOrder

Schütz der Marke Siemens, Typ Sirius, 3-polig mit Beschriftung der Anschlüsse auf der Vorderseite, geeignet für industrielle Anwendungen.

Ein geöffneter Schaltschrank zeigt eine Reihe verschiedener Schalter, Verkabelungen und elektrischer Komponenten.

'Diagramm zeigt Aufbauteile und Verdrahtungsoptionen für Hilfsschütze. Funktionen und Zubehör mit nummerierten Legenden hervorgehoben.'

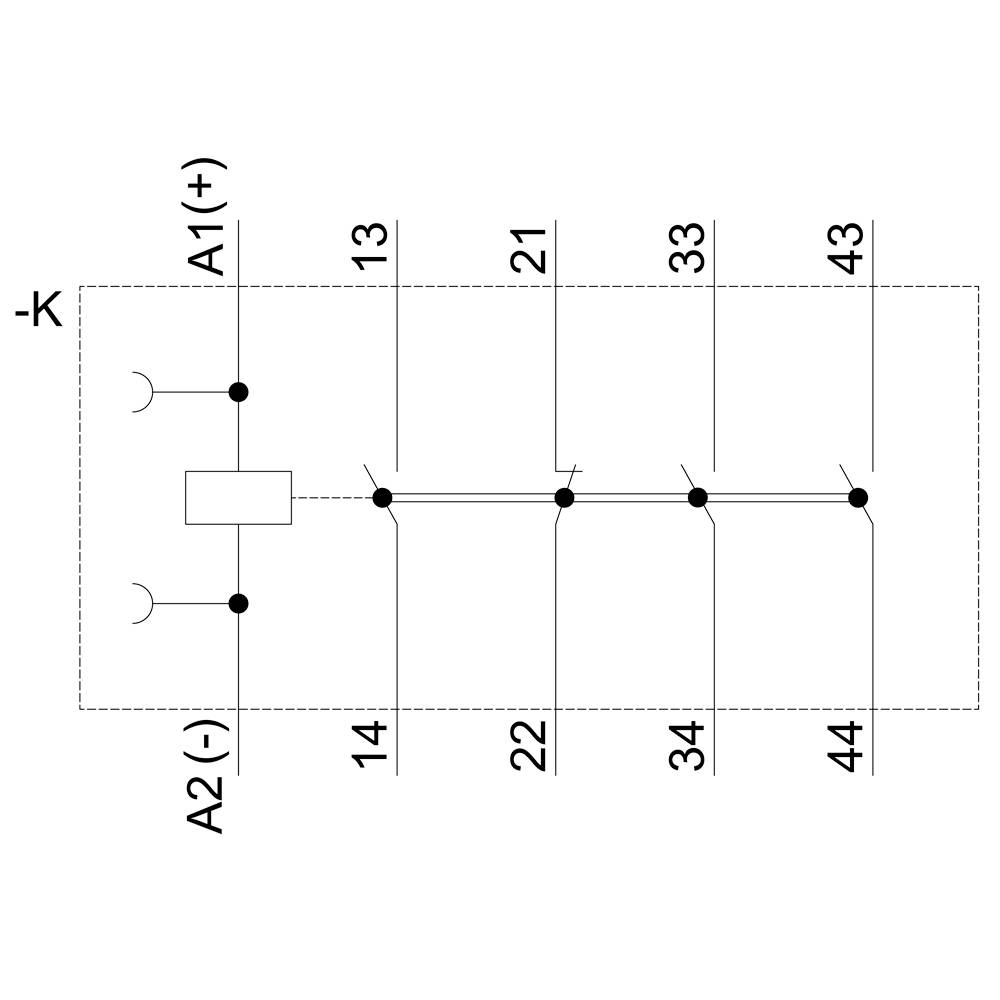

Schaltplan eines Relais mit Anschlüssen A1 (+), A2 (-), und 13, 21, 33, 43 als Eingänge sowie 14, 22, 34, 44 als Ausgänge.

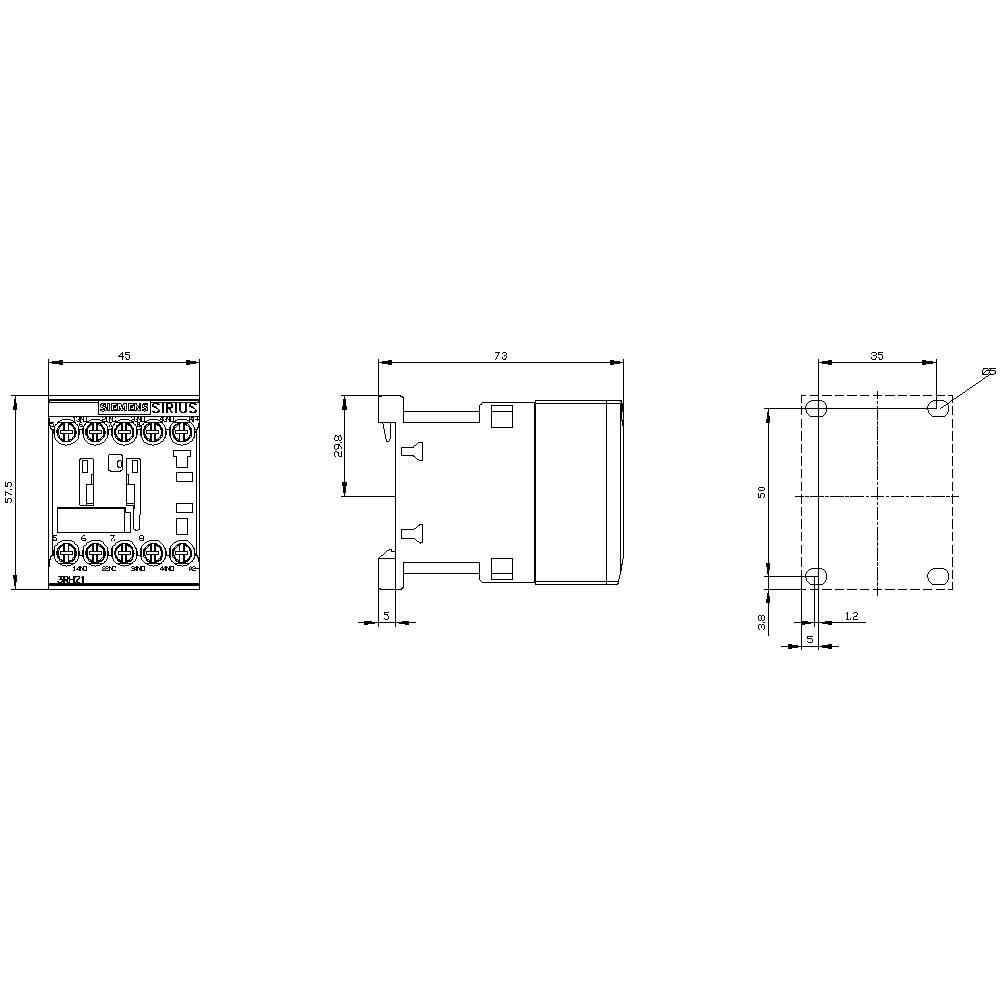

Technische Zeichnung eines Relais mit Detailansichten: Vorderansicht zeigt Anschlüsse; Seitenansicht zeigt Tiefe; Maße sind angegeben.

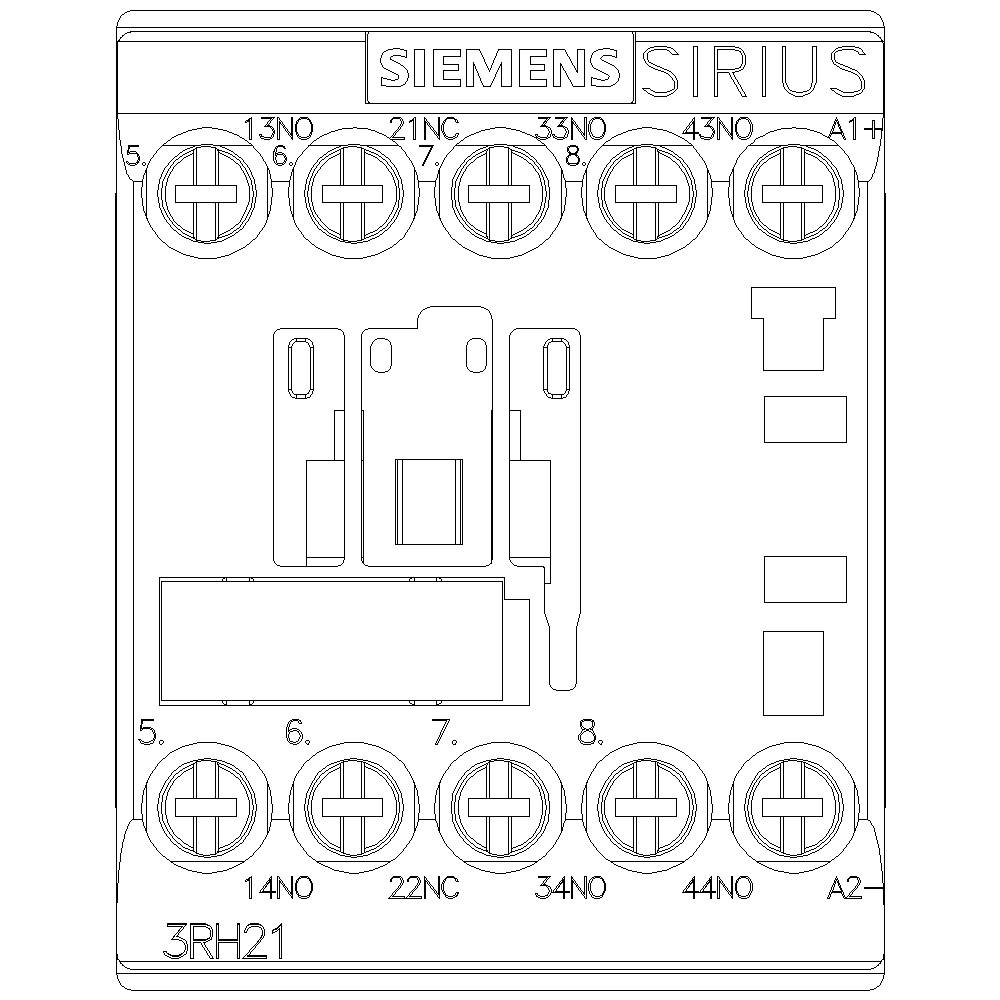

Ein Siemens Sirius Schütz mit Kontaktanschlüssen, nummeriert von 1 bis 8, und Anschlussstellen A1, A2 oben rechts. Modellnummer 3RH21.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Typ

3RH2131-1BW40

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 12. Nov.

97 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl

Stück

Gesamt

29,71 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mi., 4. Nov.

4,95 € Versand

Versand

35,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+1Ö, DC 48V, S00, Schraubanschluss

DC,DC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Produkt-Art: Hilfsschütz

Typ: 3RH2131-1BW40

Baugröße: S00

Polzahl: 4polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (min.): 48 V/DC

Steuerspannung (max.): 48 V/DC

Steuerspannungs-Bereich: 48 - 48 V/DC

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: Schraubanschluss

: DC

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Verpackungsart

Siemens 3RH1921-1CD01 Hilfsschalterblock 1 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698904

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

11,60 €^*

Siemens 3RH1921-1DA11 Hilfsschalterblock Sofortschaltend Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698905

Sofort-Lieferung Di., 27. Okt.

13 Stück

Versand durch Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

17,64 €^*

Siemens 3RH1921-1EA11 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698906

Lieferung Mi., 4. Nov.

Versand durch Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

18,48 €^*

Siemens 3RH1921-1KA02 Hilfsschalterblock Sofortschaltend 2 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1704506

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Hilfsschalterblock

Single

Stück

Min.: 1

Vielfache: 1

18,00 €^*

Siemens 3RH1921-1XA22-0MA0 Hilfsschalterblock Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744067

Sofort-Lieferung Di., 27. Okt.

5 Stück

Versand durch Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

23,60 €^*

Siemens 3RH1921-2DA11 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699096

Sofort-Lieferung Di., 27. Okt.

11 Stück

Versand durch Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

18,00 €^*

Siemens 3RH1921-2DE11 Hilfsschalter mit Gehäuse Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744068

Sofort-Lieferung Di., 27. Okt.

2 Stück

Versand durch Conrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

45,37 €^*

Siemens 3RH1921-2EA20 Hilfsschalterblock Sofortschaltend 2 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704507

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

18,48 €^*

Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744069

Lieferung Mi., 4. Nov.

Versand durch Conrad Electronic

Hilfsschalter

Piece

Stück

Min.: 1

Vielfache: 1

43,69 €^*

Siemens 3RH1921-2JE11 Hilfsschalter Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744075

Lieferung Mi., 4. Nov.

Versand durch Conrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

45,37 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1736393 Siemens 3RH2131-1BW40 Hilfsschütz 3 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736393 Siemens 3RH2131-1BW40 Hilfsschütz 3 Schließer 1 St.

Beschreibung

Hilfsschütz, 3 S + 1 Ö, DC 48V, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 3S+1Ö 48VDC S00 3RH2131-1BW40, Verpackungseinheit: 1 Stk., EAN: 4011209848894
