Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0HB0 Überlast kaufen

Ein geöffneter Schaltschrank zeigt mehrere Reihen von elektrischen Geräten, Kabeln und Schaltern zur Steuerung industrieller Prozesse.

Anwendungsbild

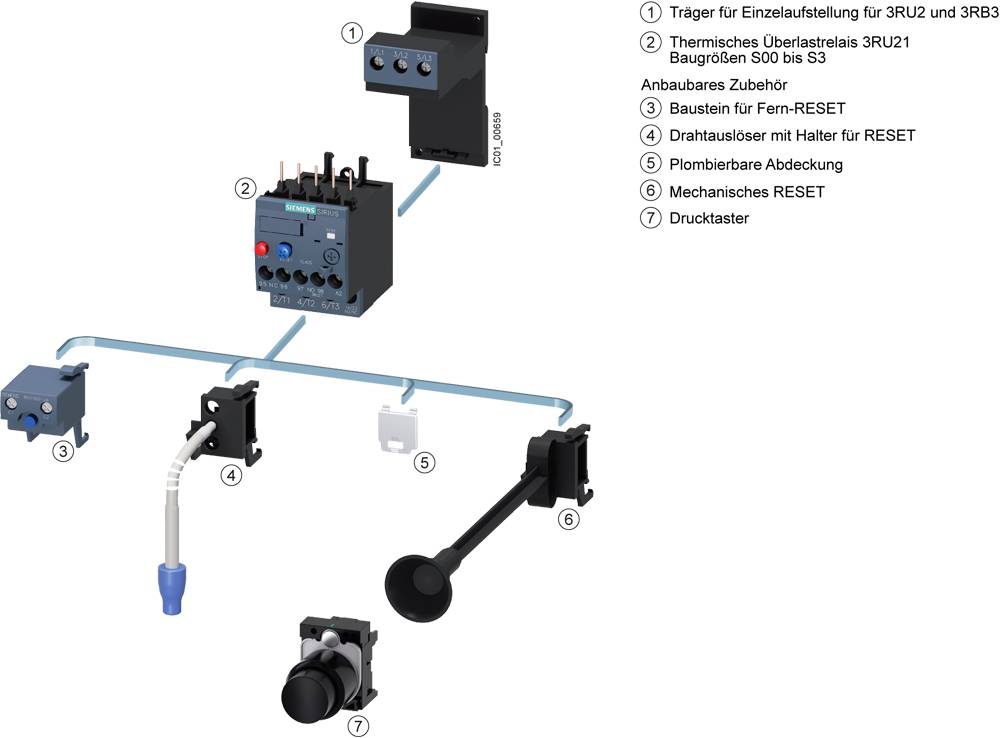

Abbildung eines Schaltplans mit Komponenten wie thermischen Überlastrelais, Bausteinen für Fern-RESET und Drucktaster.

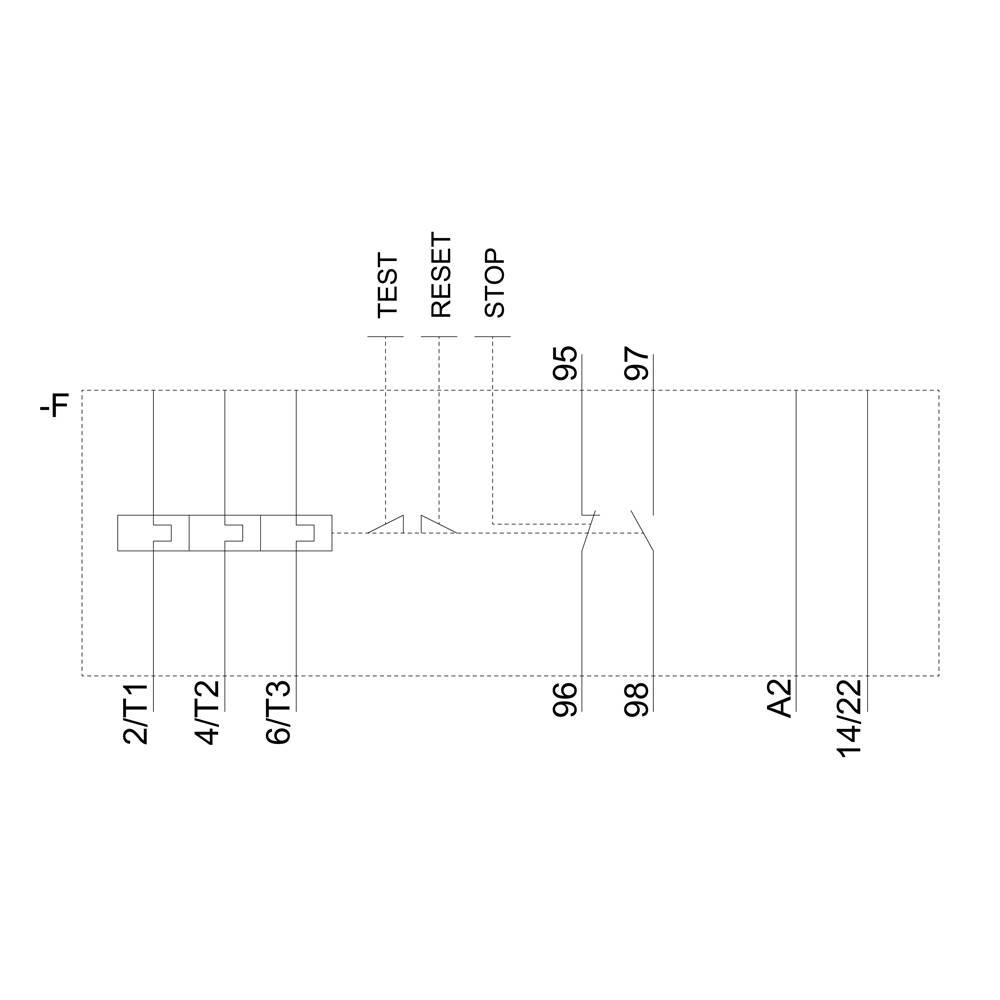

Schaltskizze mit Tasten 'TEST', 'RESET', 'STOP'; nummerierte Komponenten: 2/T1, 4/T2, 6/T3, 95, 96, 97, A2, 14/22.

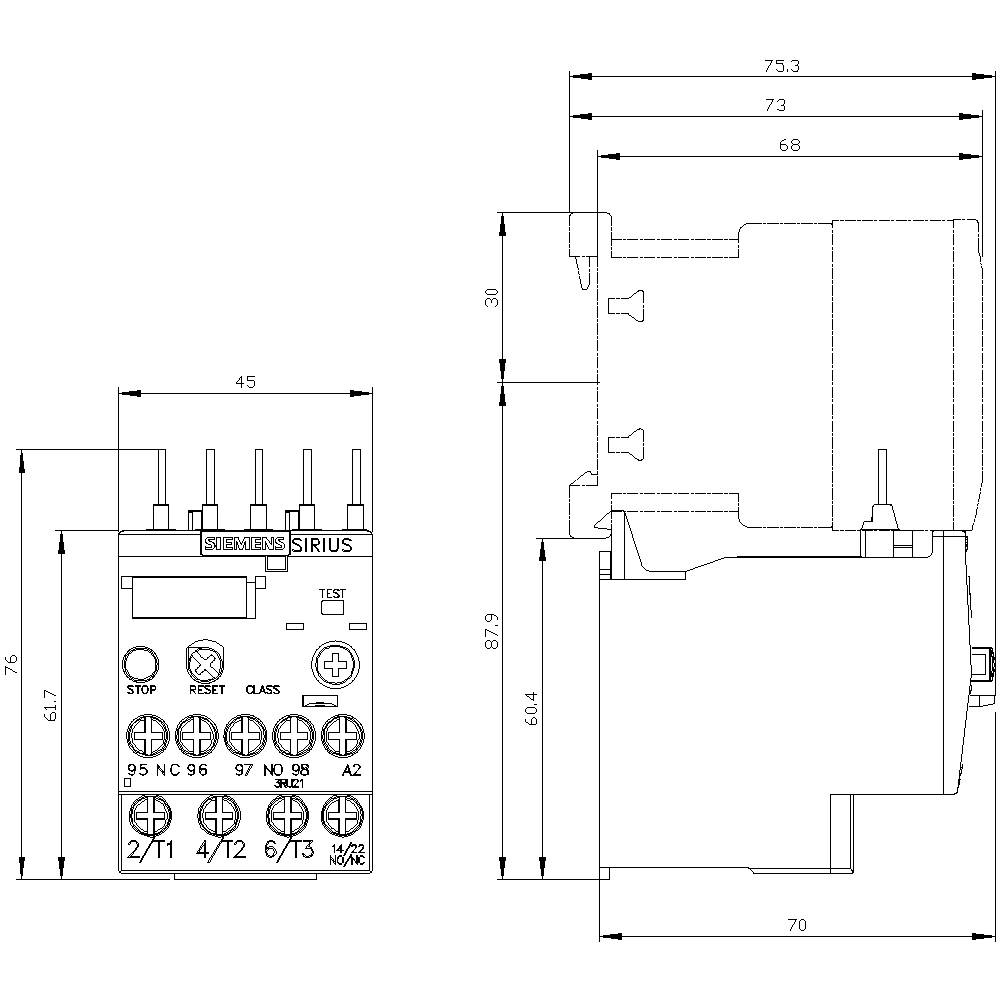

Technische Zeichnung eines elektrischen Relais mit Maßen in Millimetern. Zeigt Front- und Seitenansicht mit detaillierten Anschlussbezeichnungen.

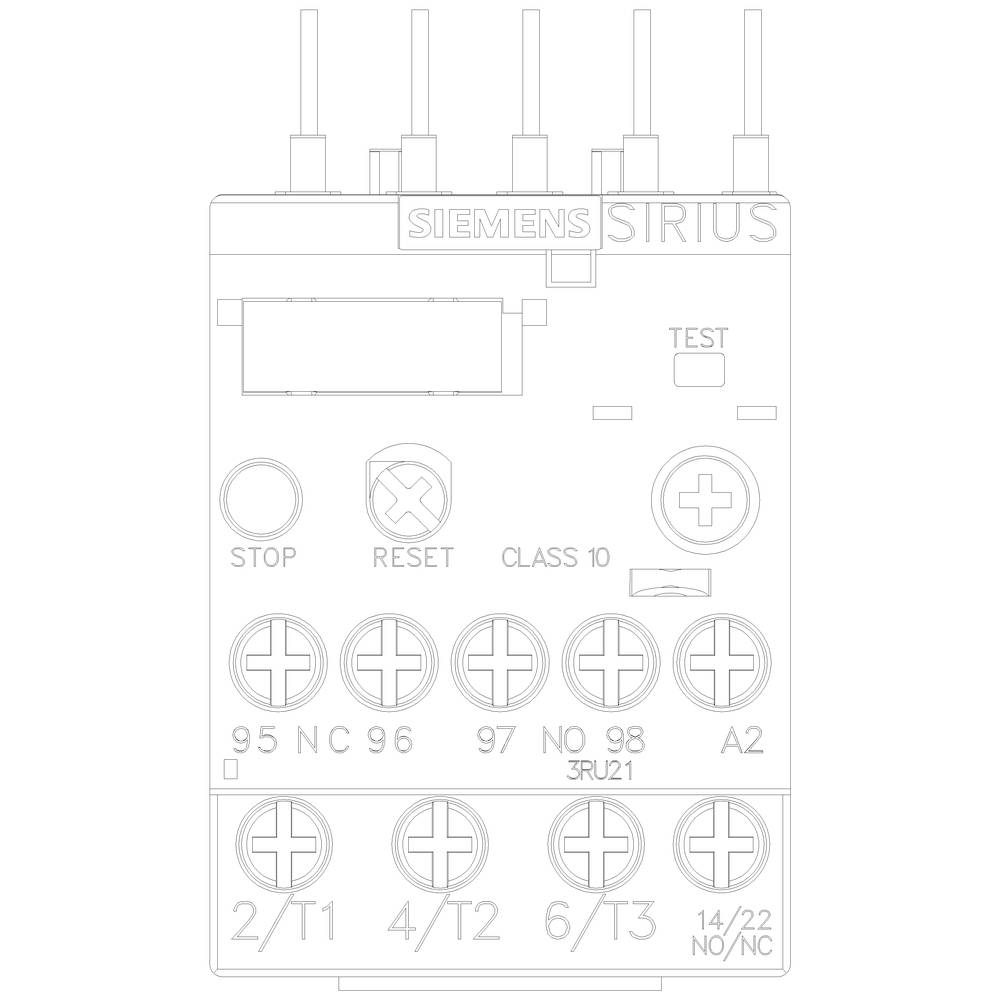

Siemens Schütz Zeichnung mit Anschlüssen und Tasten zur Steuerung elektrischer Schaltungen. Enthält Stop-, Reset-Taste, Test- und Klassentaste.

1/5

Anwendungsbild

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Schließer

1 Öffner

Schaltspannung (max.)

690 V/AC

Datenblatt (PDF)

Sofort-Lieferung Mo., 21. Sept.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

44,89 €

zzgl. MwSt.

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 24. Sept.

4,95 € Versand

Versand

58,82 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 0,55-0,80A Motorschutz S00, Class 10, Schützanbau

0,55..0,8 A, 690 V, Direktanbau, Schraubanschluss, 1, CLASS 10, Reset-Funktion Eingang: nein, Reset-Funktion automatisch: ja, Reset-Funktion Taster: ja

Technische Daten

Baugröße des Überlastrelais: S00
Befestigungsart: Schützanbau
Verlustleistung: 4.5 W
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Polzahl für Hauptstromkreis: 3
Betriebsstrom: 0.8 A

Produkt-Art: Überlastrelais

Typ: 3RU2116-0HB0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Besonderheiten: mit Prüftaste

Kontaktart: 1 Schließer
1 Öffner

Schaltspannung (max.): 690 V/AC

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP20

Breite: 45 mm

Höhe: 76 mm

Tiefe: 70 mm

Abm.: (B x H x T) 45 x 76 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

Baugröße: S00

Einstellbereich Strom (max.): 0.80 A

Einstellbereich Strom (min.): 0.55 A

Gewicht: 0.1353 kg

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430991 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0HB0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430991 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0HB0 Überlast

Beschreibung

Überlastrelais 0,55...0,80 A thermisch für Motorschutz Baugröße S00, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
