Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0JB0 Überlast kaufen

Elektrischer Schaltschrank mit offenen Türen, zeigt mehrere Reihen von Schaltkreisen und Verdrahtung für industrielle Anwendungen.

Anwendungsbild

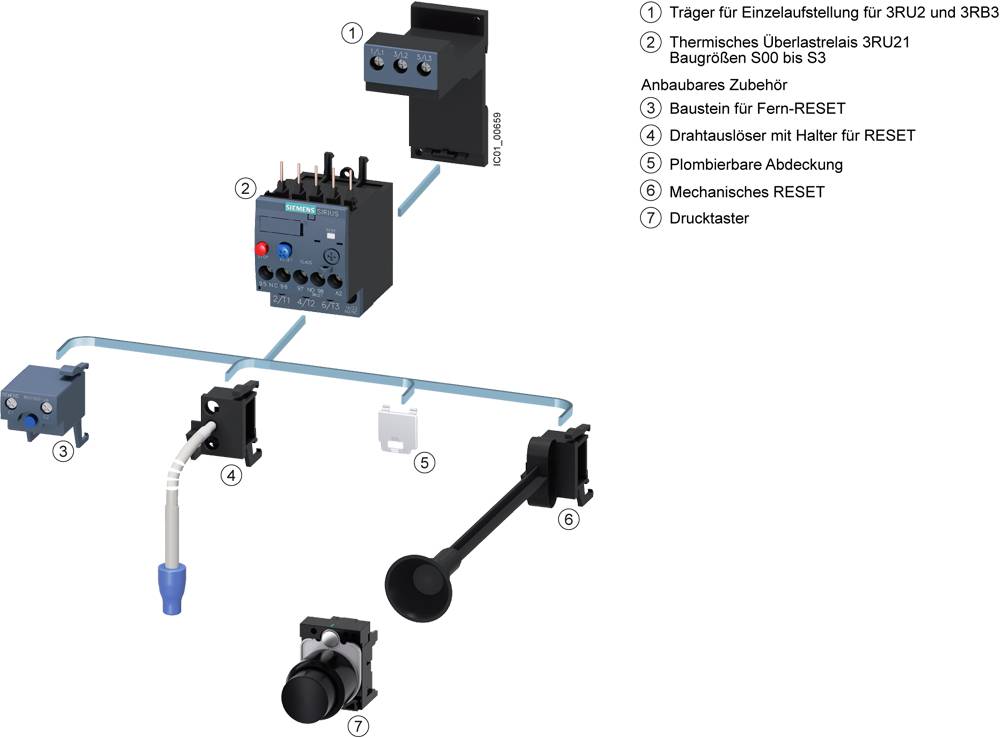

'Diagramm zeigt Komponenten und Zubehör für eine elektrische Schutzvorrichtung, mit Nummerierung für jedes Bauteil.'

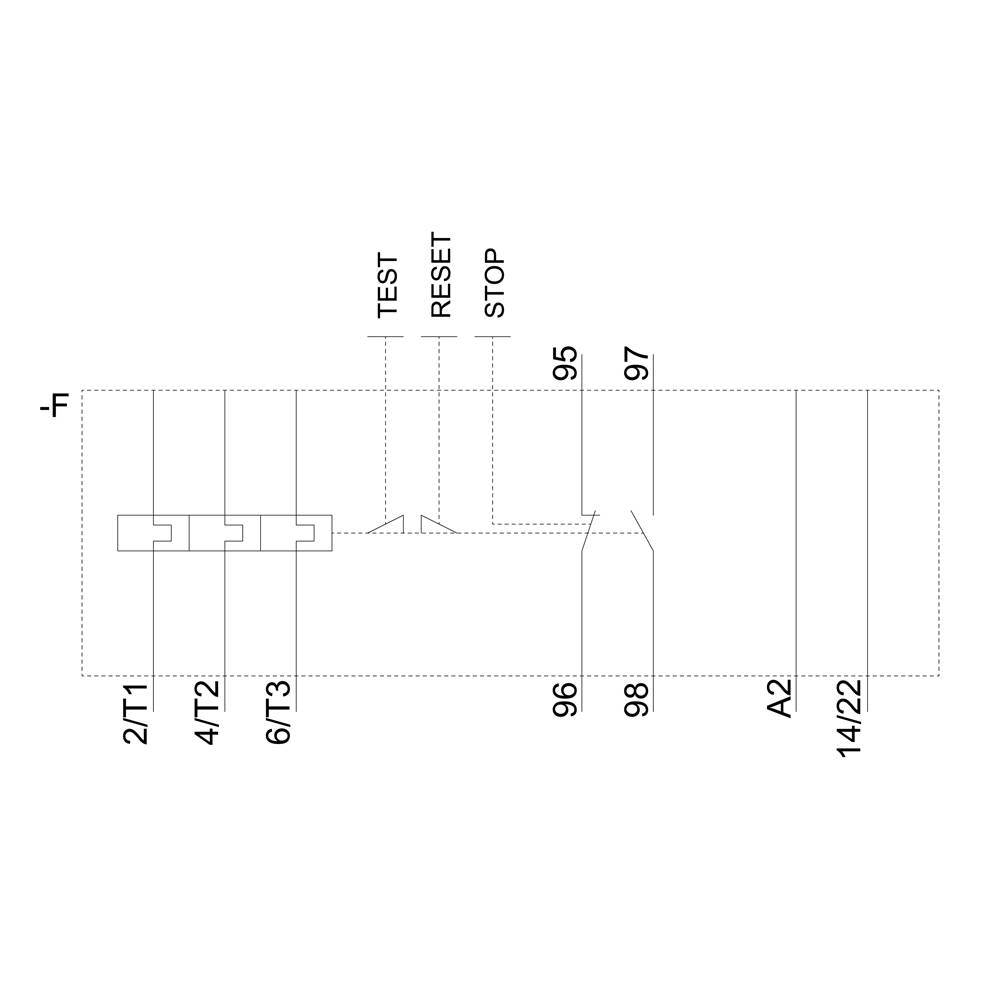

Schaltplan eines elektrischen Systems mit Beschriftungen: 'TEST', 'RESET', 'STOP'. Hauptkomponenten: 2/T1, 4/T2, 6/T3, 96, 97, 95, 98, A2, 14/22.

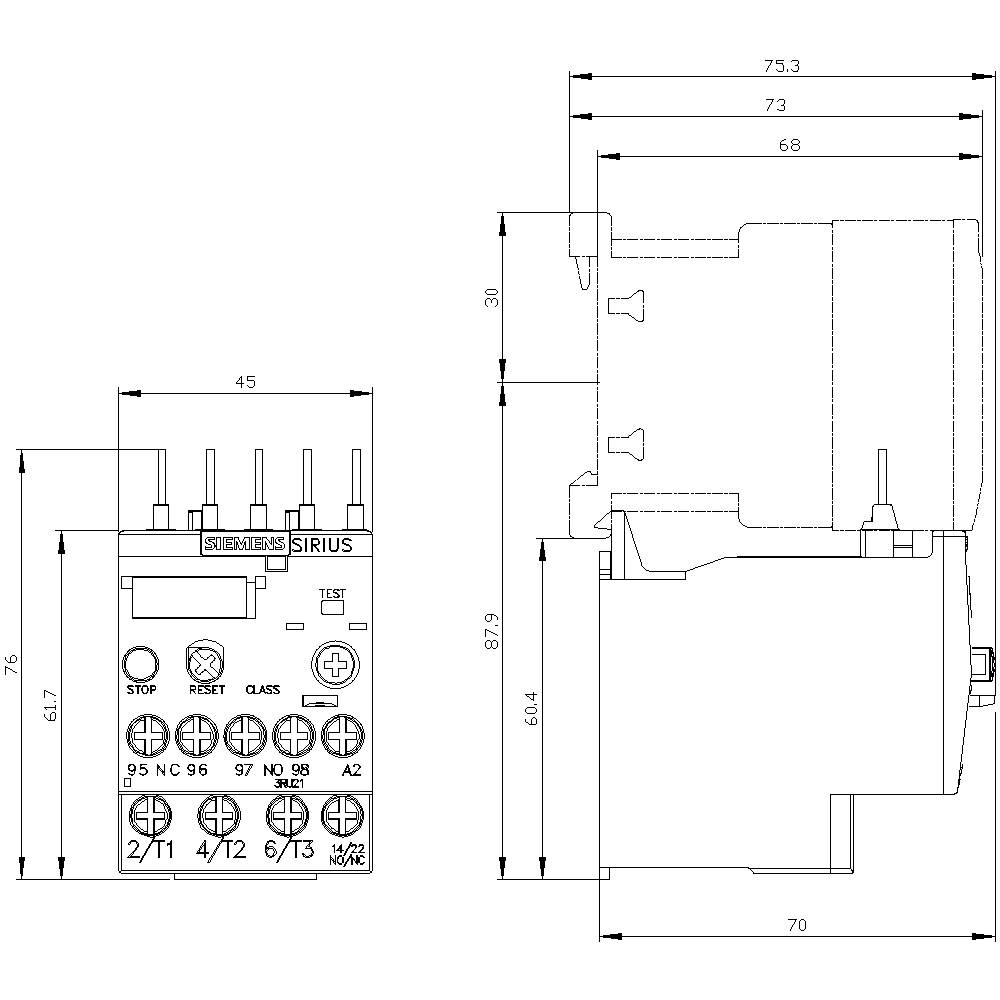

'Technische Zeichnung eines modularen Geräts mit Maßangaben. Vorder- und Seitenansicht mit markierten Anschlüssen und Funktionen.'

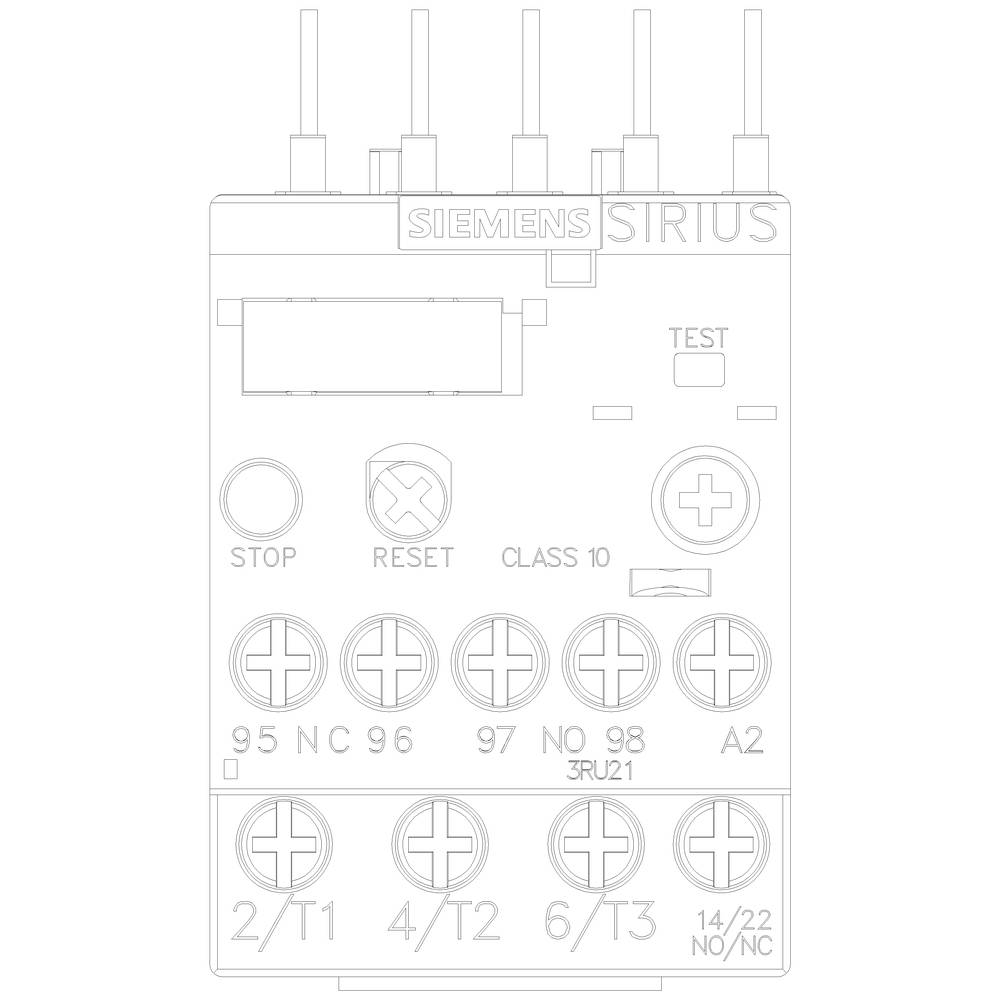

Das Bild zeigt eine technische Zeichnung eines Siemens SIRIUS Motorschutzschalters mit Anschlüssen und Bedienelementen für Stop, Reset und Test.

1/5

Anwendungsbild

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Lieferung Do., 24. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (40,33 € / Stück)

40,33 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 0,70-1,0A Motorschutz S00, Class 10, Schützanbau

Einstellbarer Strombereich: A
Auslöseklasse: CLASS 10
Montageart: Direktanbau
Anschlussart Hauptstromkreis: Schraubanschluss
Reset-Funktion automatisch: true
Reset-Funktion Eingang: false
Reset-Funktion Taster: true
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Max. Bemessungsbetriebsspannung Ue: 690 V

Technische Daten

Baugröße des Überlastrelais: S00
Befestigungsart: Schützanbau
Verlustleistung: 4.5 W
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Polzahl für Hauptstromkreis: 3
Betriebsstrom: 1 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2116-0JB0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Besonderheiten: Auto/Hand-Umschalter

Kontaktart: 1 Schließer
1 Öffner

Schaltspannung (max.): 690 V/AC

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP20

Breite: 45 mm

Höhe: 76 mm

Tiefe: 70 mm

Abm.: (B x H x T) 45 x 76 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

Baugröße: S00

Einstellbereich Strom (max.): 1 A

Einstellbereich Strom (min.): 0.70 A

Gewicht: 0.1386 kg

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431066 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0JB0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431066 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0JB0 Überlast

Beschreibung

Überlastrelais 0,70...1,0 A thermisch für Motorschutz Baugröße S00, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
