Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1GB0 Überlast kaufen

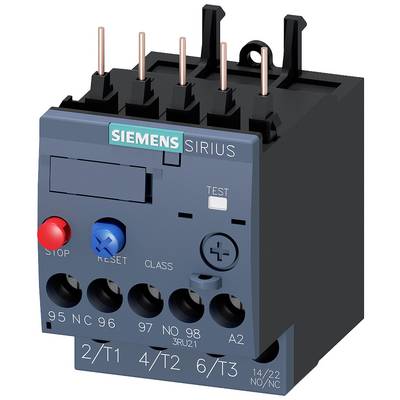

Ein Siemens Sirius Motorschutzschalter mit rotem 'Stop'-Knopf, blauem 'Reset'-Knopf und Test-Funktion für elektrische Schaltkreise.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt verschiedene elektronische Komponenten und Verkabelungen, die in einem technischen Aufbau angeordnet sind.

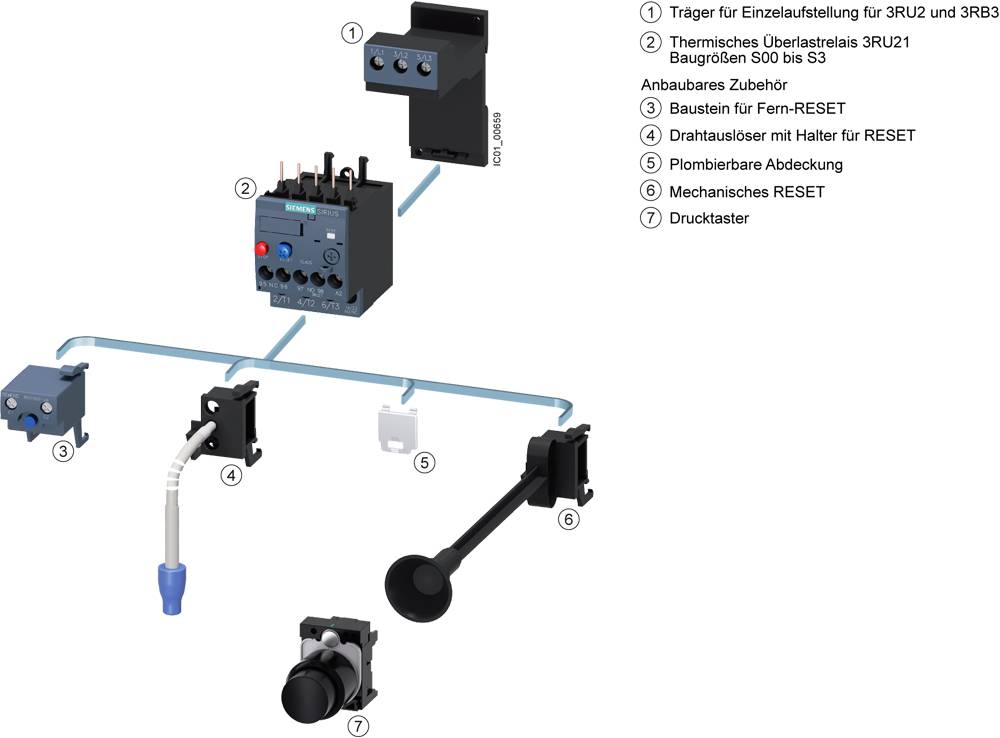

'Schaltanlage mit Beschriftungen: Träger, Überlastrelais, Zubehör und Reset-Komponenten. Verbindungsteile und Taster sichtbar.'

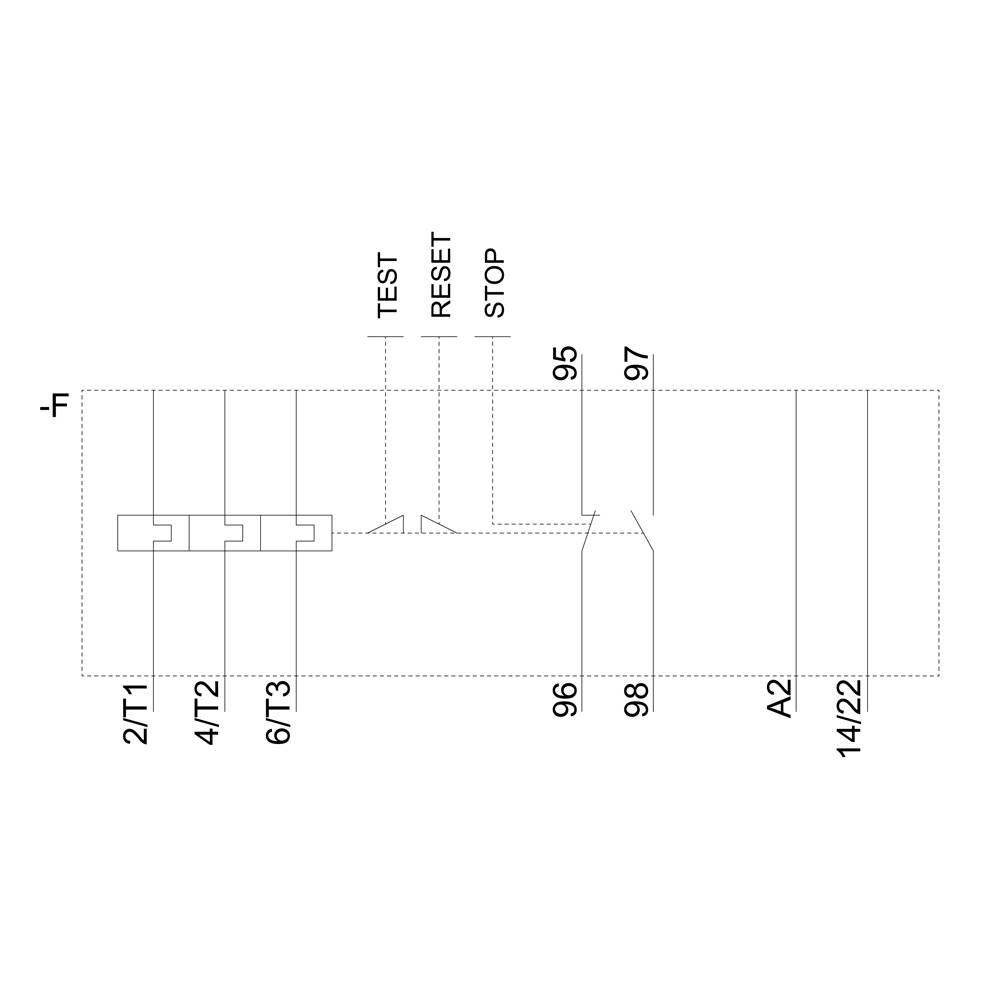

Schaltplan mit Kontakte 'TEST', 'RESET', 'STOP', Nummern 2/T1, 4/T2, 6/T3, 96, 97, 98, 95, A2, 14/22; zeigt Stromflussverbindungen.

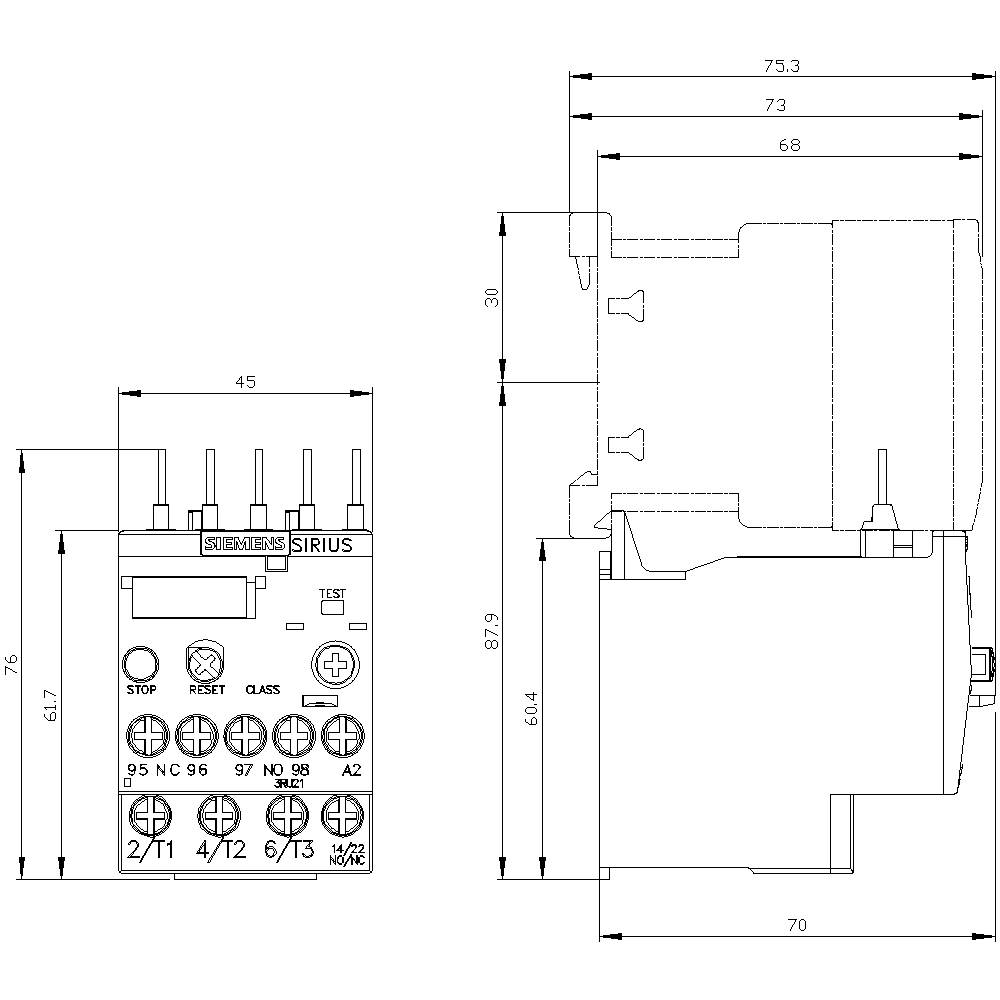

Technische Zeichnung eines elektrischen Schaltgeräts. Front- und Seitenansicht mit Maßen in Millimetern, Tasten, Anschlüssen und Aufschriften.

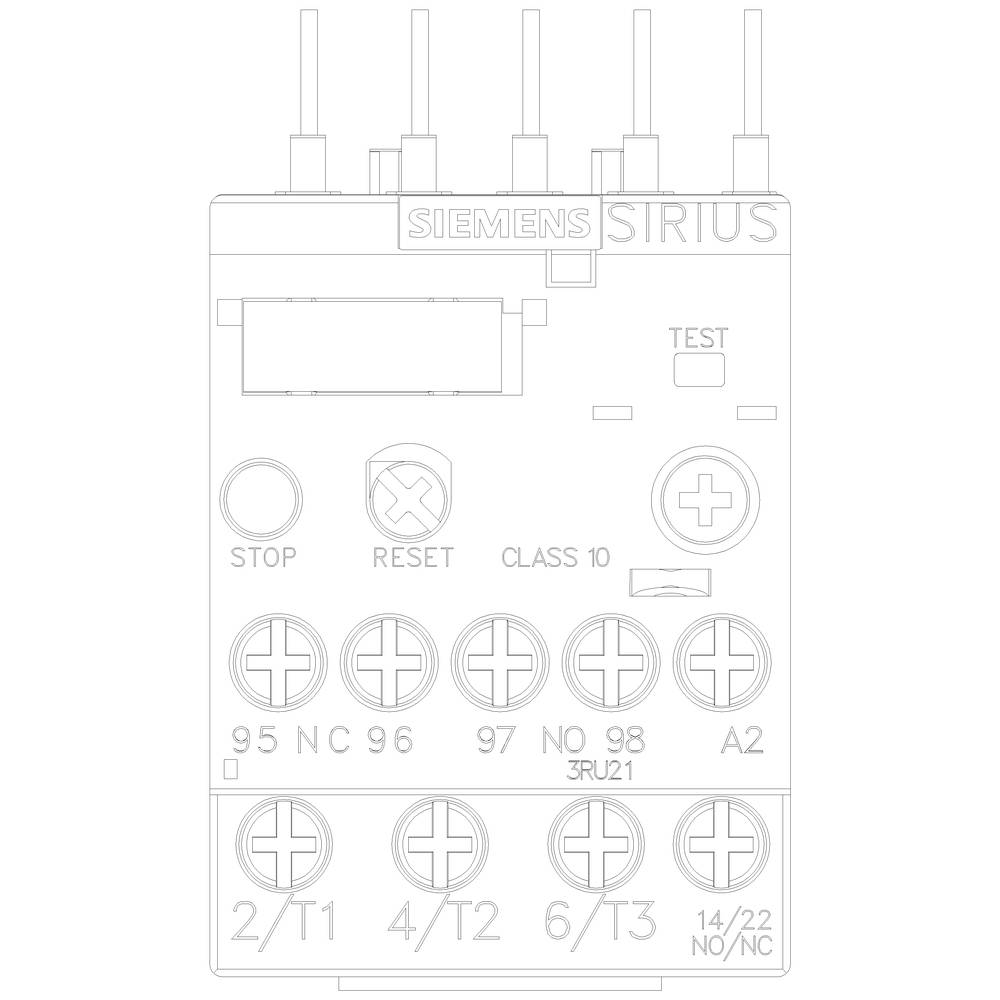

Ein Schaltgerät mit Tasten für 'Stop' und 'Reset', einem Testknopf und Anschlüssen, geeignet für elektrische Steuerungen. Markenname erkennbar.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Sofort-Lieferung Mo., 21. Sept.

8 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

42,36 €

zzgl. MwSt.

Nur noch 8 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

3 Stück

4,95 € Versand

Versand

58,82 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 4,5-6,3A Motorschutz S00, Class 10, Schützanbau

Überlast-Relais

Technische Daten

Baugröße des Überlastrelais: S00
Befestigungsart: Schützanbau
Verlustleistung: 5.7 W
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Polzahl für Hauptstromkreis: 3
Betriebsstrom: 6.3 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2116-1GB0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Kontaktart: 1 Schließer
1 Öffner

Schaltspannung (max.): 690 V/AC

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP20

Breite: 45 mm

Höhe: 76 mm

Tiefe: 70 mm

Abm.: (B x H x T) 45 x 76 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

Baugröße: S00

Einstellbereich Strom (max.): 6.3 A

Einstellbereich Strom (min.): 4.5 A

Gewicht: 0.1430 kg

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431177 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1GB0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431177 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1GB0 Überlast

Beschreibung

Überlastrelais 4,5...6,3 A thermisch für Motorschutz Baugröße S00, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
