Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät kaufen

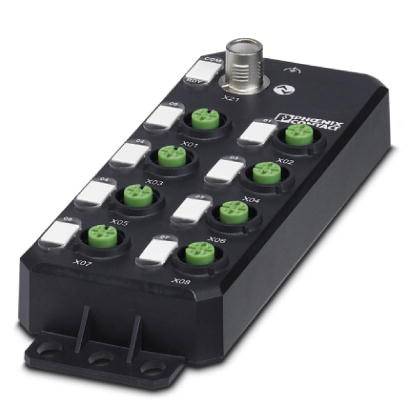

Elektrisches Verteilergerät mit neun grünen Anschlüssen und einem großen Metallanschluss. Markiert mit 'Phoenix Contact'.

Abbildung ähnlich

Technische Zeichnung eines rechteckigen elektronischen Bauteils mit genauen Maßangaben in Millimetern: 170 x 60. Oben: Seitenansicht, unten: Draufsicht.

Anschlussdiagramm für Sensoren: Links DI8 mit X01 zeigt DC-Eingang und +24 V-Verbindung. Rechts DI16 mit X02 zeigt DC-Eingang und mehrere Anschlüsse.

1/3

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (118,00 € / Stück)

118,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Beschreibung des Eingangs: IEC 61131-2 Typ 1 und Typ 3
Anzahl der Eingänge: 8
Schutzbeschaltung: Überlastschutz, Kurzschlussschutz der Sensorversorgung
Eingangsfilterzeit: 1 ms
Leitungslänge: max. 30 m (zum Sensor)
Eingangsspannungsbereich \"0\"-Signal: -3 V ... 5 V DC
Eingangsspannungsbereich \"1\"-Signal: 11 V DC ... 30 V DC
Gehäusematerial: Pocan®
Farbe: anthrazitgrau RAL 7016
Nettogewicht: 299 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)

Produkt-Art: Dezentrales I/O-Gerät

Typ: AXL E IOL DI8 M12 6P

Höhe: 141 mm

Länge: 20 mm

Breite: 60 mm

: IP65
IP67

Abm.: (L x B x H) 20 x 60 x 141 mm

Anschlusstechnik: 4-Leiter

Anschluss: M12-Steckverbinder

Herst.-Teilenr.: 2702658

Montageart (Details): Wandmontage

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209863 Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209863 Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Beschreibung

Typ-A-Port. IO-Link-Spezifikation V1.1.2. Anschluss von bis zu acht Eingängen mit M12-Steckverbindern (A-kodiert, 5-polig). Diagnose- und Statusanzeigen. Kurzschluss- und Überlastschutz der Sensorversorgung. Gespeichertes Gerätetypenschild. Schutzart IP65/67.
