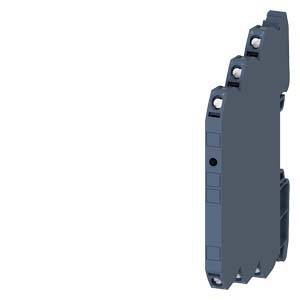

Siemens 3RS7003-1DE00 3RS70031DE00 Trennwandler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Trennwandler
Eingangssignal max. (Strom)
20 mA
Typ
3RS7003-1DE00
Abm.

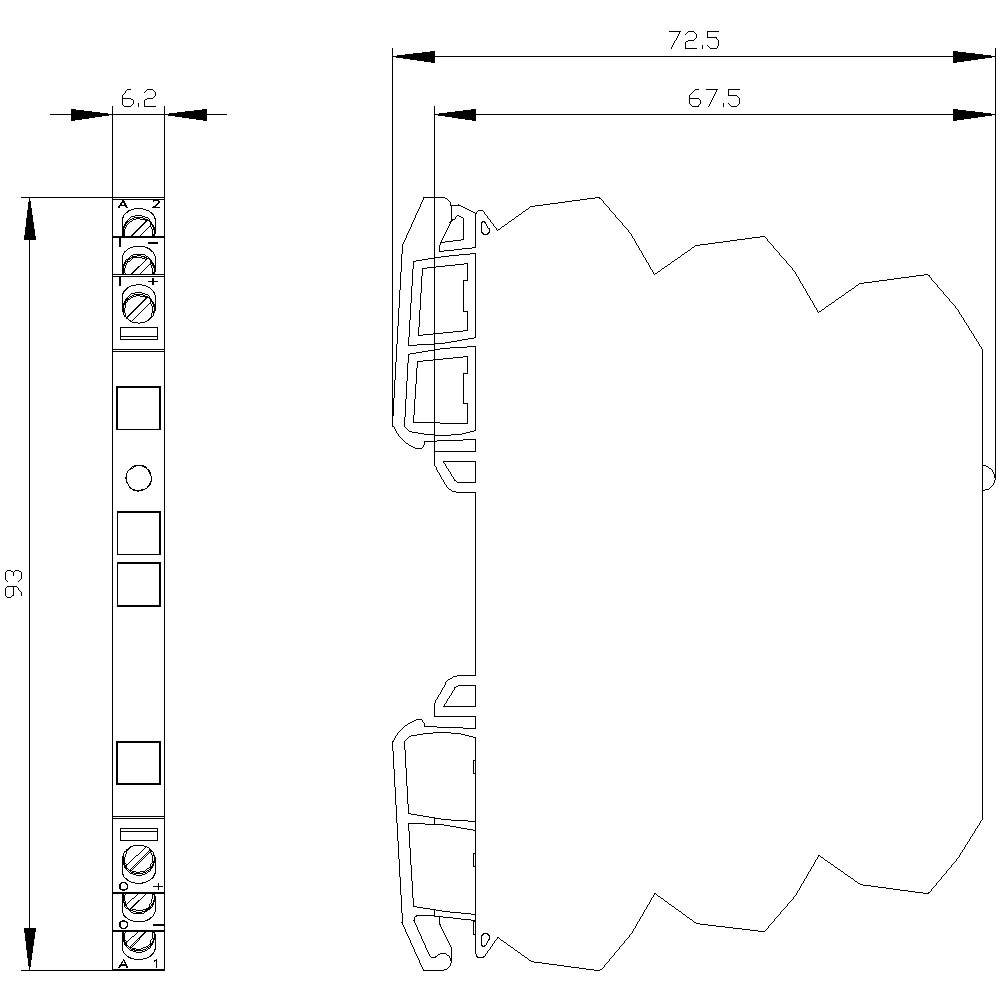

(L x B x H) 72.5 x 6.2 x 93 mm
Anschluss
Schrauben
Datenblatt (PDF)
100 Stück
Alternativen anzeigen
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
98,40 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Trennwandler AC/DC 24V, 3-Wege ein: 4-20mA aus: 4-20mA
- Messumformer,Schnittstellenwandler
Eco contribution recycling symbols
Technische Daten
- Schutzart: IP20
- Befestigungsart: Schnappbefestigung
- Typ
3RS7003-1DE00
- Produkt-Art
Trennwandler
- Eingangssignal max. (Strom)
20 mA
- Abm.
(L x B x H) 72.5 x 6.2 x 93 mm
- Anschluss
Schrauben
- Ausgangssignal (Strom)
20 mA
- Bürde
500Ω
- Eingangssignal (Strom)
20 mA
- Eingangswiderstand
100 Ω
- Inhalt
1 St.
- Breite
6.2 mm
- Höhe
93 mm
- Länge
72.5 mm
- RoHS-konform
Ja
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-25 °C
- Versorgungsspannung (num.)
24 V/AC
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.25 mm²
- Querschnitt starr (min.)
0.25 mm²
Schnappbefestigung Tragschiene
6.2
93 mm
72.5 mm
1
0.29 W
Schraubanschluss
IP20
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0 Ω
FALSE
TRUE
FALSE
TRUE
Einbaugerät
FALSE
0.015
ohne
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1742672 Siemens 3RS7003-1DE00 3RS70031DE00 Trennwandler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1742672 Siemens 3RS7003-1DE00 3RS70031DE00 Trennwandler 1 St.
Beschreibung

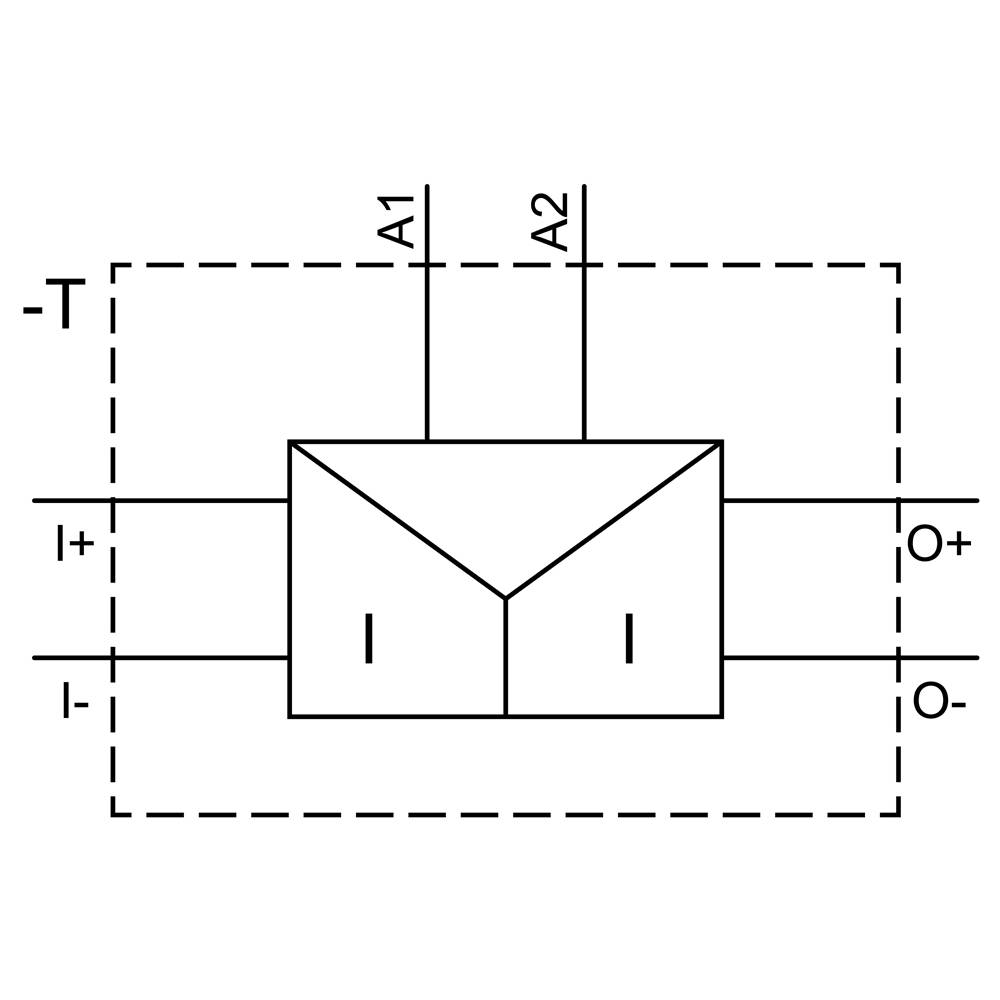

Trennwandler AC/DC 24 V, 3-Wege-Trennung Eingang: 4-20 mA Ausgang: 4-20mA Schraubanschluss Trennwandler SIRIUS 3RS70 zur galvanischen Trennung und Wandlung eines analogen Normsignals zwischen Steuerung und Sensorik/Aktorik.

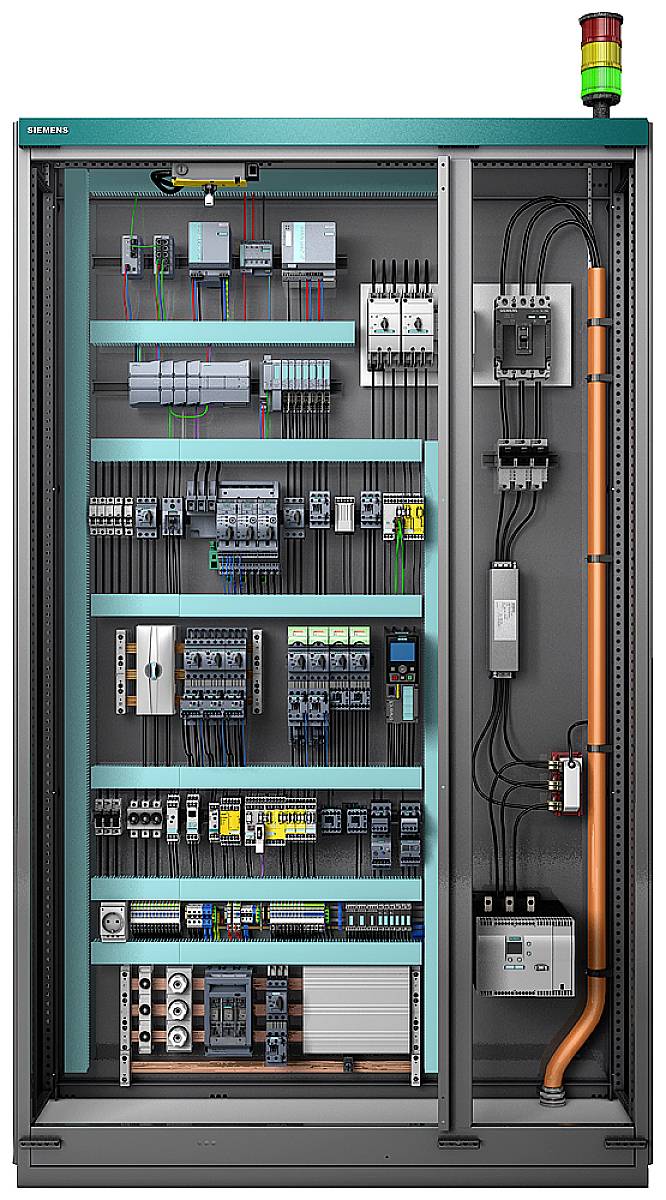

Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung.
Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängigeSensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an.
Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung.
Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung.
Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängigeSensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an.
Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung.
Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Trennwandler 4-20mA 3RS7003-1DE00, Verpackungseinheit: 1 Stk., EAN: 4047621001074
