Name: Siemens 3RT2017-2BB42 Schütz 3 Schließer 690 V/AC 1 St.
Brand: Siemens
SKU: 1742758
Availability: InStock

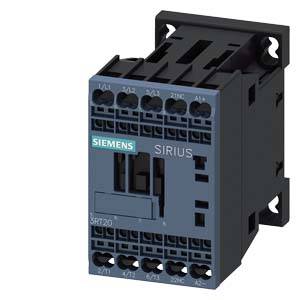

Ein Siemens Sirius Schütz, Modell 3RT120, in einer schwarzen/gebläuten Gehäusefarbe, verwendet in elektrischen Steuerungssystemen.

'Das Bild zeigt eine industrielle Produktionsanlage. Links sind elektrische Schaltkästen zu sehen, rechts regnet es draußen durch ein Fenster.'

Schaltdiagramm mit elektrischen Komponenten wie Schützen, Anschlüssen und Abdeckungen. Nummerierte Elemente zeigen Einbautipps.

'Schematischer Schaltplan eines elektrischen Relais. Zeigt die Anschlüsse A1 (+), A2 (-), sowie die Klemmen 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21, und 22.'

Technische Zeichnung eines Schützes mit Abmessungen: 45 mm Breite, 73 mm Höhe, 43 mm Tiefe. Zeigt Vorder-, Seiten- und Draufsicht.

Schaltplan für einen Siemens-SIRIUS-Schütz. Anschlüsse oben: 1/L1, 3/L2, 5/L3. Unten: 2/T1, 4/T2, 6/T3. Modellnummer 3RT20.

1/6

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2017-2BB42

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Do., 29. Okt.

5 Stück

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (53,99 € / Stück)

53,99 €

inkl. MwSt.

nur 7,50 €

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 24V, 1Ö, Federzuganschluss

Hilfsschalter

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Schütz

Typ: 3RT2017-2BB42

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

Gewicht: 310 g

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Federzuganschluss

: DC

: 8.5 A

: 5.516

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Siemens 3RT2015-1AB01 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1749917

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

51,99 €^*

Siemens 3RT2015-1AP01 Schütz 3 Schließer 3 kW 230 V/AC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431023

Sofort-Lieferung Do., 29. Okt.

17 Stück

Versand durch Conrad Electronic

230 V/AC

Stück

Min.: 1

Vielfache: 1

44,99 €^*

Siemens 3RT2015-1AP02 Schütz 3 Schließer 3 kW 230 V/AC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431140

Sofort-Lieferung Do., 29. Okt.

8 Stück

Versand durch Conrad Electronic

230 V/AC

Stück

Min.: 1

Vielfache: 1

39,99 €^*

Siemens 3RT2015-1BB41 Schütz 3 Schließer 3 kW 24 V/DC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1431141

Sofort-Lieferung Do., 29. Okt.

47 Stück

Versand durch Conrad Electronic

24 V/DC

Stück

Min.: 1

Vielfache: 1

41,99 €^*

Siemens 3RT2015-1BB42 Schütz 3 Schließer 3 kW 24 V/DC 7 A mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1431115

Sofort-Lieferung Do., 29. Okt.

25 Stück

Versand durch Conrad Electronic

24 V/DC

Stück

Min.: 1

Vielfache: 1

41,99 €^*

Siemens 3RT2015-1BB44-3MA0 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1730331

Sofort-Lieferung Do., 29. Okt.

2 Stück

Versand durch Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

65,99 €^*

Siemens 3RT2015-1FB41 Schütz 3 Schließer 690 V/AC mit Diode Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1730339

Sofort-Lieferung Do., 29. Okt.

3 Stück

Versand durch Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

53,99 €^*

Siemens 3RT2015-2AP01 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730363

Sofort-Lieferung Do., 29. Okt.

4 Stück

Versand durch Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

51,99 €^*

Siemens 3RT2015-2BB41 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730505

Sofort-Lieferung Do., 29. Okt.

19 Stück

Versand durch Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

41,99 €^*

Siemens 3RT2015-2BB42 Schütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730507

Sofort-Lieferung Do., 29. Okt.

30 Stück

Versand durch Conrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

41,99 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742758 Siemens 3RT2017-2BB42 Schütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742758 Siemens 3RT2017-2BB42 Schütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, Hilfskontakte: 1 Ö, Federzuganschluss, Baugröße: S00 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 24 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Schütz 5,5kW/400V 1Ö 4VDC 3RT2017-2BB42, Verpackungseinheit: 1 Stk., EAN: 4011209785496

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
