Siemens 5SL60106 5SL6010-6 Leitungsschutzschalter 10 A kaufen

Abgebildet ist ein grauer Leistungsschalter der Marke Siemens, Modell MCB 600V C16, geeignet für 230V. Schalter in 'OFF'-Position.

Abbildung ähnlich

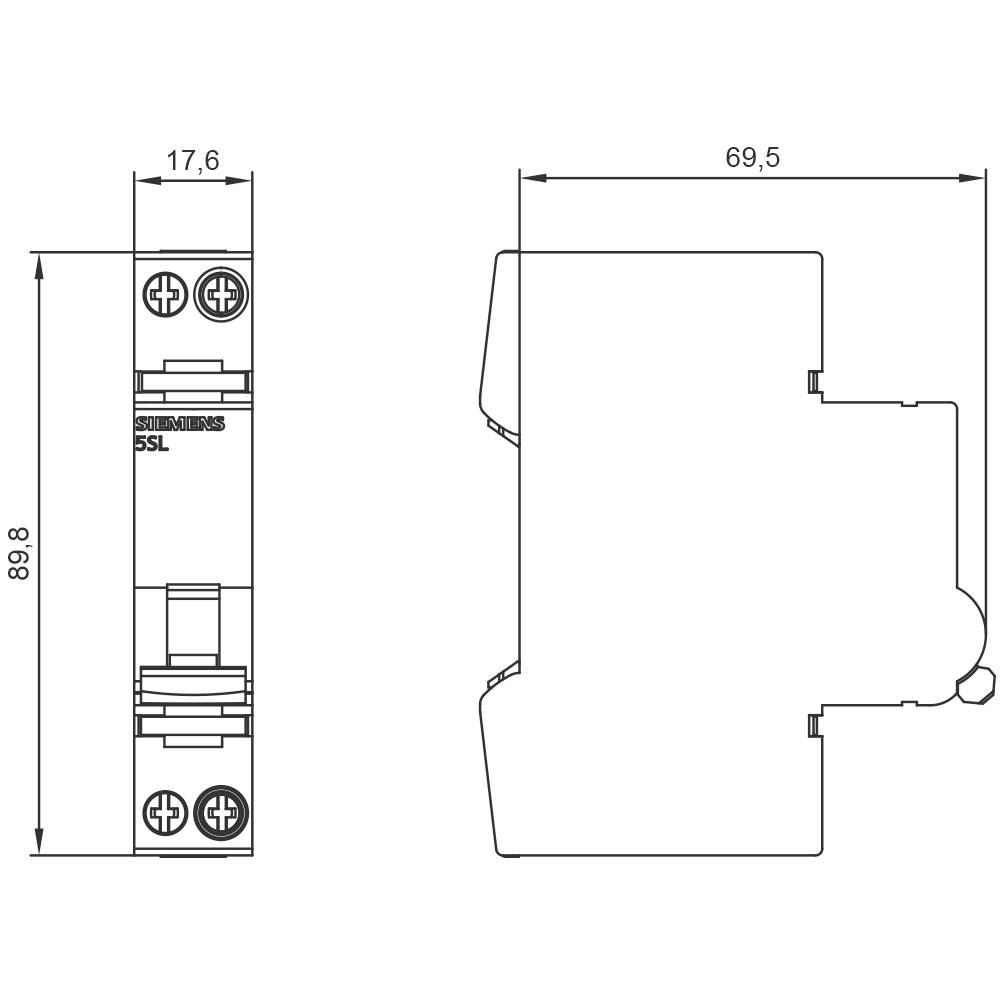

Technische Zeichnung eines Sicherungsautomaten mit Maßen: Breite 17,6 mm, Höhe 89,8 mm, Tiefe 69,5 mm. Frontal- und Seitenansicht.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

10 A

Ausführung

Leitungsschutzschalter kompakt

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (30,24 € / Stück)

30,24 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE B10

Leitungsschutzschalter

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 2,5 Nm
Ausführung des Grundtyps: 5SL60
Befestigungsart: Hutschiene
Eignung zum Einsatz: Wohnbau / Infrastruktur
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 250 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 250 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P+N
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Produktfunktion / mitschaltender Neutralleiter: ja
Schaltvermögen (Icu+): 6 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +45 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,9 W
Verlustleistung / maximal: 2,38 W
Verschmutzungsgrad: 2
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 16 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 10 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 16 mm²

Ausführung: Leitungsschutzschalter kompakt

Nennspannung (Details): 230 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 2

Betriebs-Klasse: 3

Auslöse-Charakteristik: B

RoHS-konform: Ja

Nennstrom - gerundet: 10 A

Nennstrom: 10 A

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Betriebsspannung (Details): 250 V/AC

Breite: 18 mm

Höhe: 90 mm

Tiefe: 76 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2757686 Siemens 5SL60106 5SL6010-6 Leitungsschutzschalter 10 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2757686 Siemens 5SL60106 5SL6010-6 Leitungsschutzschalter 10 A

Beschreibung

LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE B10 Leitungsschutzschalter SENTRON 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau.
Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen.
Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen.
Einfach sicher mit den Schutzgeräten von SENTRON.
