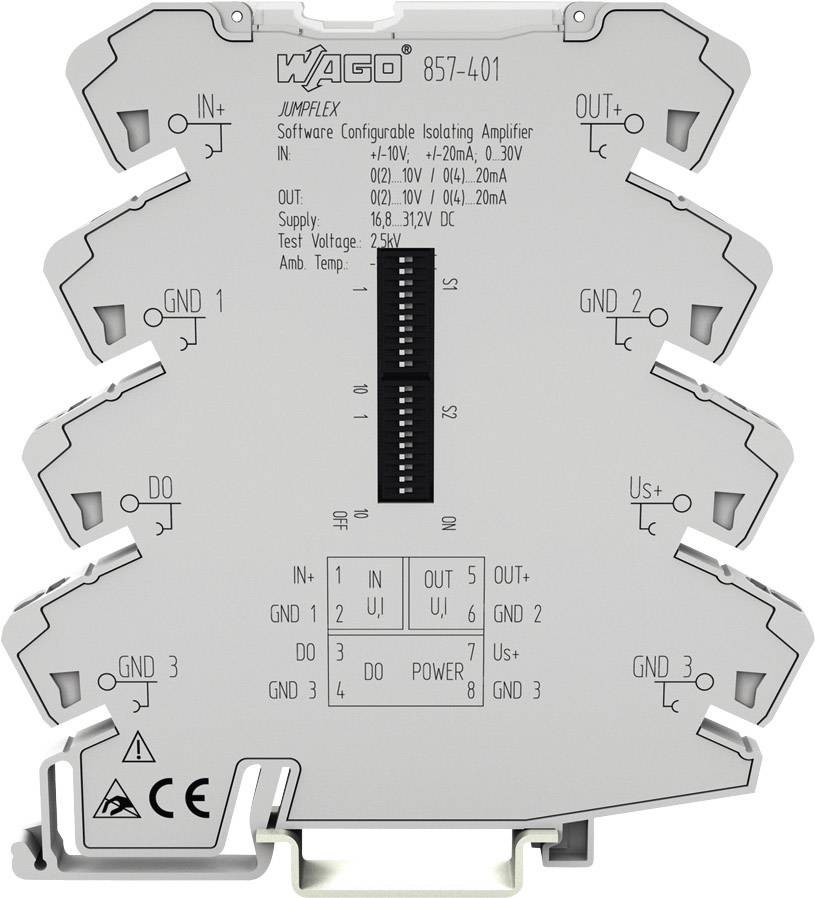

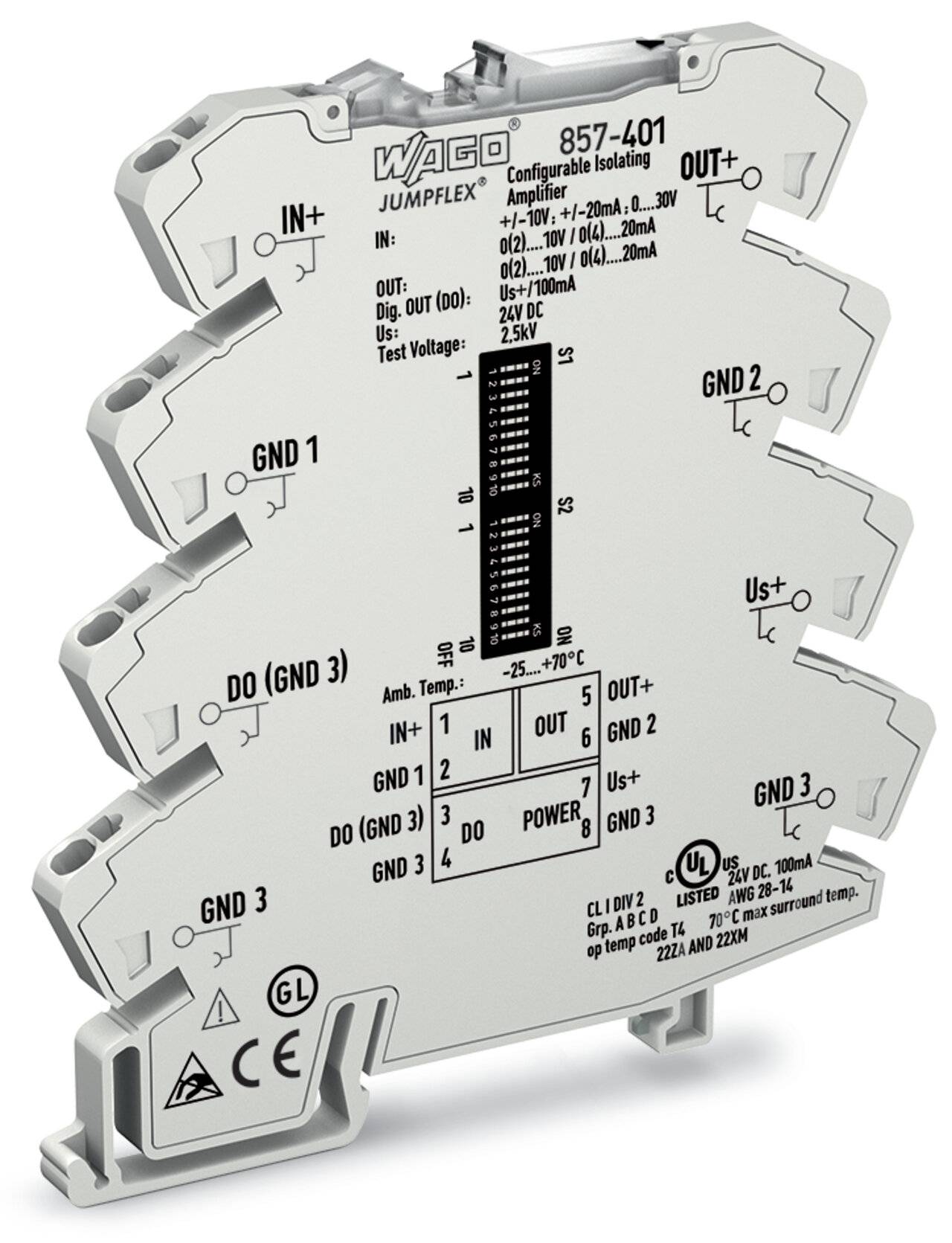

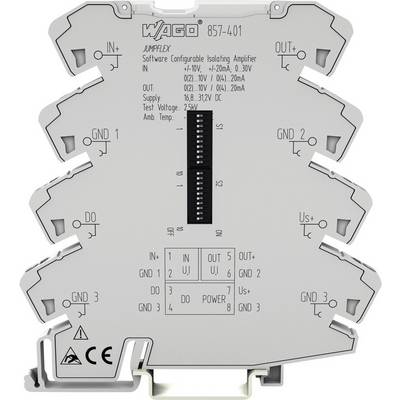

WAGO GmbH & Co. KG Trennverstärker 857-401
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Eingangssignal max. (Spannung)
30 V
Typ
857-401

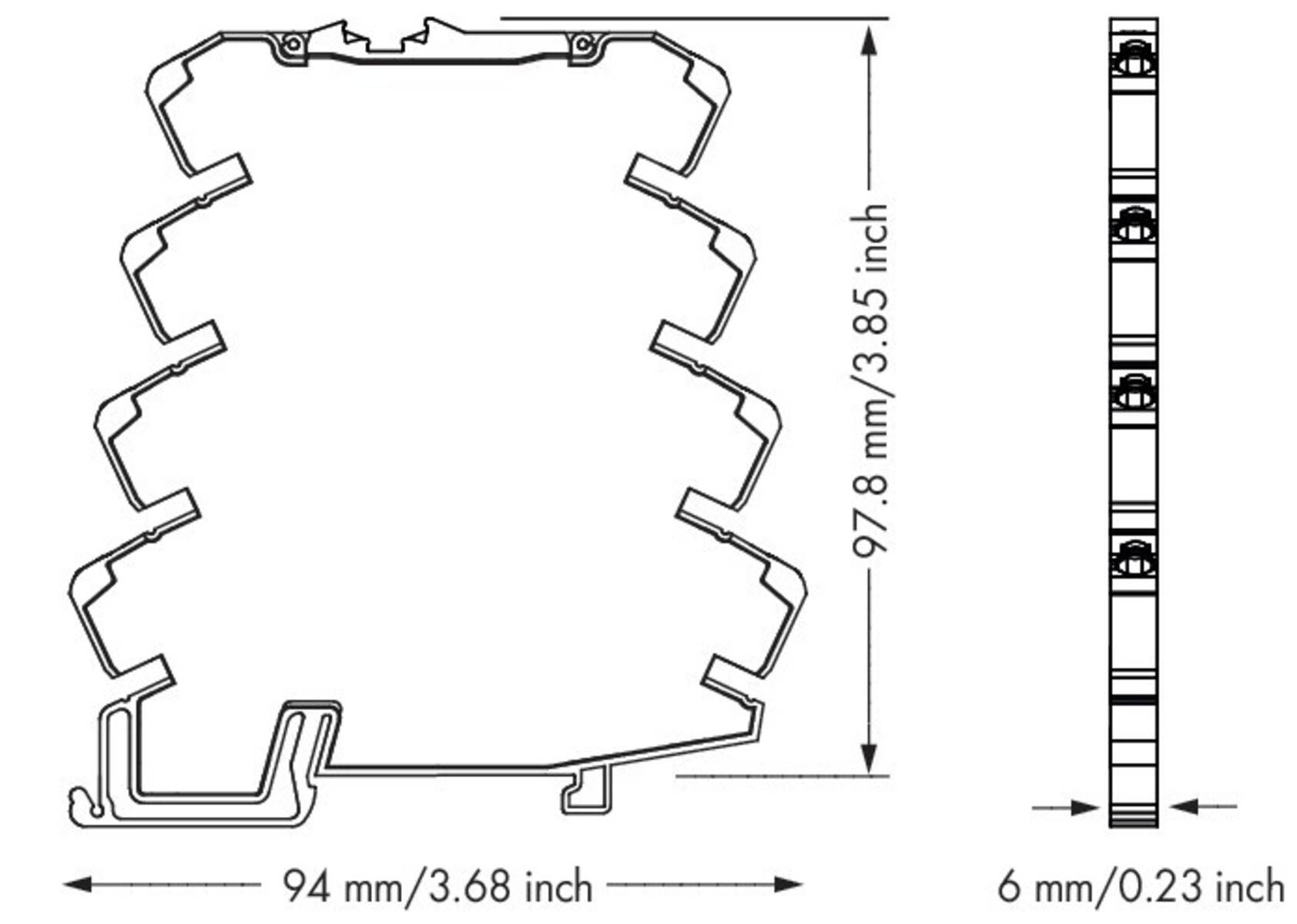

Abm.
(L x B x H) 94 x 6 x 96 mm
Anschluss
Federzuganschluss
Ausgangssignal (Spannung)
0 V ... 5 V. 0 V ... 10 V. 1 V ... 5 V. 2 V ... 10 V
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
221,58 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
WAGO GmbH & Co. KG WAGO GmbH & Co. KG Trennverstärker konfigurierbar 857-401
- sonstige, 16,8..31,2 V, 1, Störmeldeausgang: ja, Eigensicher nach EN 60947-5-6 NAMUR: nein, Galvanische Trennung zwischen den Eingängen: ja, Galvanische Trennung zwischen Eingang und Ausgang: ja, Galvanische Trennung zwischen Ausgang zu Ausgang: nein, Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: ja, 94 mm, 6 mm, 600..2000 Ohm, -25..70 °C, 0,01 %/K
Eco contribution recycling symbols
Technische Daten
- Art der Spannungsversorgung: sonstigeBemessungsversorgungsspannung bei DC: 16,8..31,2 VAnzahl der Eingangsbereiche -10 V ... +10 V: 1Anzahl der Eingangsbereiche 0 V ... 30 V: 1Anzahl der Eingangsbereiche +10 V ... -10 V: 1Anzahl der Ausgangsbereiche 0 V ... 5 V: 1Anzahl der Ausgangsbereiche 0 V ... 10 V: 1Anzahl der Ausgangsbereiche 1 V ... 5 V: 1Anzahl der Ausgangsbereiche 2 V ... 10 V: 1Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 1Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 1Anzahl der Kanäle: 1Störmeldeausgang: jaEigensicher nach EN 60947-5-6 NAMUR: neinGalvanische Trennung zwischen den Eingängen: jaGalvanische Trennung zwischen Eingang und Ausgang: jaGalvanische Trennung zwischen Ausgang zu Ausgang: neinGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: jaHöhe: 94 mmBreite: 6 mmTiefe: 94 mmBürde: 600..2000 OhmBetriebstemperatur: -25..70 °CTemperaturdrift: 0,01 %/KGerätebauform: sonstigeAusführung des elektrischen Anschlusses: FederzuganschlussMontageart: Schnappbefestigung TragschieneSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 180 × 125 × 10Bruttogewicht: 0,067 kg, Nettogewicht: 0 kgECLASS 7: Trennverstärker (27210120)
- Typ
857-401
- Eingangssignal max. (Spannung)
30 V
- Abm.
(L x B x H) 94 x 6 x 96 mm
- Anschluss
Federzuganschluss
- Ausgangssignal (Spannung)
0 V ... 5 V. 0 V ... 10 V. 1 V ... 5 V. 2 V ... 10 V
- Ausgangssignal (Strom)
0 mA ... 10 mA. 4 mA ... 20 mA
- Bürde
600 Ω
- Eingangssignal (Spannung)
-10 V ... +10 V. 0 V ... 30 V. +10 V ... -10 V
- Inhalt
1 St.
- Konfiguration
Software
- Breite
6 mm
- Höhe
96 mm
- Länge
94 mm
- Stromaufnahme
< 40 mA
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-25 °C
- Versorgungsspannung U(B)
16.8..31.2 V
- Isolierung
Polyamid 6.6
- Ausführung
Konfiguration über Software oder DIP-Schalter
- Anschluss
Federkraft
- Eingangssignal
-10 - +10 V, -20 - +20 mA, 0 - +30 V
- Versorgungsspannung
24 V/DC
Schnappbefestigung Tragschiene
6
96 mm
94 mm
-25-70 °C
Federzuganschluss
IP20
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 739569 WAGO GmbH & Co. KG Trennverstärker 857-401
Beschreibung
WAGO GmbH & Co. KG Trennverstärker 857-401
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Trennverstärker konfigurierbarTyp:857-401Art der Spannungsversorgung:sonstigeBemessungsversorgungsspannung bei DC:16,8..31,2 VAnzahl der Eingangsbereiche -10 V ... +10 V:1Anzahl der Eingangsbereiche 0 V ... 30 V:1Anzahl der Eingangsbereiche +10 V ... -10 V:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 1 V ... 5 V:1Anzahl der Ausgangsbereiche 2 V ... 10 V:1Anzahl der Ausgangsbereiche 0 mA ... 10 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Anzahl der Kanäle:1Störmeldeausgang:jaEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Ausgang zu Ausgang:neinGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaHöhe:94 mmBreite:6 mmTiefe:94 mmBürde:600..2000 OhmBetriebstemperatur:-25..70 °CTemperaturdrift:0,01 %/KGerätebauform:sonstigeAusführung des elektrischen Anschlusses:FederzuganschlussMontageart:Schnappbefestigung TragschieneSchutzart (IP):IP20
WAGO GmbH & Co. KG Trennverstärker 857-401: weitere Details
Trennverstärker
Strom- und Spannungseingangssignal
Strom- und Spannungsausgangssignal
Digitalausgang
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang GND ausgewählt.
Us-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mV / 5 µA.
Merkmale:
PC-Konfigurationsschnittstelle.
Kalibrierte Messbereichsumschaltung.
Analoge uni- und bipolare Normsignale eingangsseitig.
Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung. EAN: 4045454828509
Geliefert wird: WAGO GmbH & Co. KG Trennverstärker konfigurierbar 857-401, Verpackungseinheit: 1 Stk., EAN: 4045454828509
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Trennverstärker konfigurierbarTyp:857-401Art der Spannungsversorgung:sonstigeBemessungsversorgungsspannung bei DC:16,8..31,2 VAnzahl der Eingangsbereiche -10 V ... +10 V:1Anzahl der Eingangsbereiche 0 V ... 30 V:1Anzahl der Eingangsbereiche +10 V ... -10 V:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 1 V ... 5 V:1Anzahl der Ausgangsbereiche 2 V ... 10 V:1Anzahl der Ausgangsbereiche 0 mA ... 10 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Anzahl der Kanäle:1Störmeldeausgang:jaEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Ausgang zu Ausgang:neinGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaHöhe:94 mmBreite:6 mmTiefe:94 mmBürde:600..2000 OhmBetriebstemperatur:-25..70 °CTemperaturdrift:0,01 %/KGerätebauform:sonstigeAusführung des elektrischen Anschlusses:FederzuganschlussMontageart:Schnappbefestigung TragschieneSchutzart (IP):IP20
WAGO GmbH & Co. KG Trennverstärker 857-401: weitere Details
Trennverstärker
Strom- und Spannungseingangssignal
Strom- und Spannungsausgangssignal
Digitalausgang
Versorgungsspannung DC 24 V
6 mm Baubreite
2,50 mm²Kurzbeschreibung:
Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang GND ausgewählt.
Us-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mV / 5 µA.
Merkmale:
PC-Konfigurationsschnittstelle.
Kalibrierte Messbereichsumschaltung.
Analoge uni- und bipolare Normsignale eingangsseitig.
Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte.
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung. EAN: 4045454828509
Geliefert wird: WAGO GmbH & Co. KG Trennverstärker konfigurierbar 857-401, Verpackungseinheit: 1 Stk., EAN: 4045454828509
Ausführung
- Ausstattung: sonstige, 16,8..31,2 V, ja, -25..70 °C, 0,01 %/K
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Trennverstärker konfigurierbar 857-401, Verpackungseinheit: 1 Stk., EAN: 4045454828509
