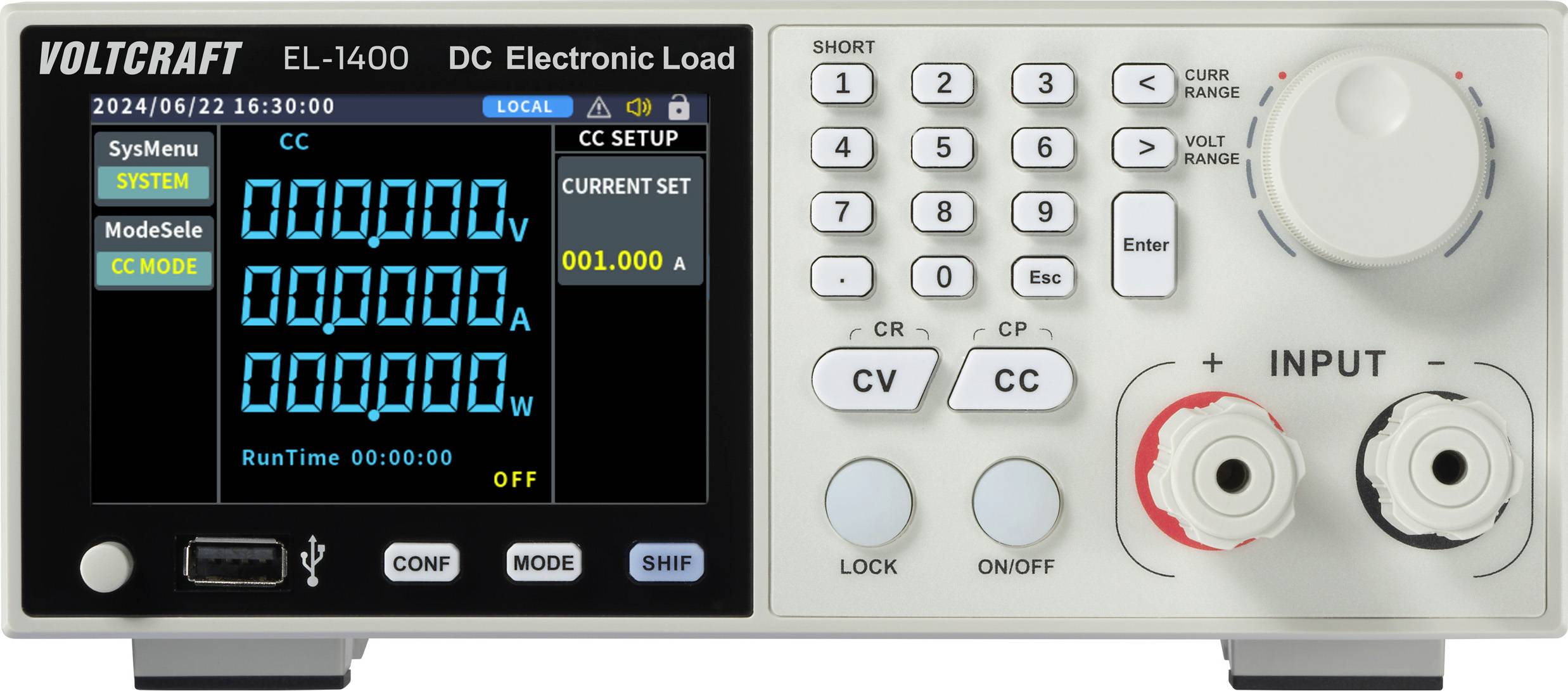

VOLTCRAFT EL-Serie: Elektronische Lasten im Vergleich
- Für Rackmontage geeignet
- 10 cm (3,9 Zoll) TFT LCD-Farbdisplay
- Fünf Funktionen: Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR), Konstantleistung (CP), Dynamikmodus
- RS232 Standardschnittstelle, unterstützt SCPI-Protokoll
- Parallele Steuerung, unterstützt bis zu 10 Geräte, für potenziell leistungsintensive Anwendungen.
| Modell | EL-1400 | EL-1200 | EL-2400 | EL-2200 | |
| Bestellnummer (Werkskalibriert) | 3364227 | 3364228 | 3451223 | 3451222 | |
| Einheit | Spezifikationen | ||||
| Eingangsspannungsbereich | V | 0 - 150 | 0 - 150 | 0 - 600 | 0 - 600 |
| Eingangsstrombereich | A | 0 - 40 | 0 - 20 | 0 - 40 | 0 - 20 |
| Eingangsleistungsbereich | W | 400 | 200 | 400 | 200 |
| Mindestspannung | V | 1,1 V bei 40 A | 0,8 V bei 20 A | 1,1 V bei 40 A | 0,8 V bei 20 A |
| Konstantspannungsmodus | |||||
| Bereich | V | 0 - 150 | 0 - 150 | 0 - 600 | 0 - 600 |
| Auflösung | mV | 1 | 1 | 1 | 1 |
| Genauigkeit | 0,05 % + 0,05 % FS | 0,05 % + 0,05 % FS | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | |
| Konstantstrommodus | |||||
| Bereich | A | 0 - 40 | 0 - 20 | 0 - 40 | 0 - 20 |
| Auflösung | mA | 1 | 1 | 1 | 1 |
| Genauigkeit | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | |
| Konstantwiderstandsmodus | |||||
| Bereich | Ω | 0,05 - 7,5 k | 0,05 - 7,5 k | 0,05 - 7,5 k | 0,05 - 7,5 k |
| Genauigkeit | 0,1 % + 0,01 % R | 0,1 % + 0,01 % R | 0,1 % + 0,01 % R | 0,1 % + 0,01 % R | |
| Konstantleistungsmodus | |||||
| Bereich | W | 400 | 200 | 400 | 200 |
| Auflösung | mW | 10 | 10 | 10 | 10 |
| Genauigkeit | 0,1 % + 0,1 % FS | 0,1 % + 0,1 % FS | 0,1 % + 0,1 % FS | 0,1 % + 0,1 % FS | |
| Dynamikmodus | |||||
| T1 & T2 | 0,1 ms - 50 s | 0,1 ms - 50 s | 0,1 ms - 50 s | 0,1 ms - 50 s | |
| Ansteigend/ fallende Flanke | 0,01 A/ms - 2000 A/ms | 0,01 A/ms - 2000 A/ms | 0,01 A/ms - 2000 A/ms | 0,01 A/ms - 2000 A/ms | |
| Mindestanstiegszeit | µs | 20 µs | 20 µs | 20 µs | 20 µs |
| Spannungsrücklesewert | |||||
| Bereich | V | 0 - 15 / 0 - 150 | 0 - 15 / 0 - 150 | 0 - 60 / 0 - 600 | 0 - 60 / 0 - 600 |
| Auflösung | mV | 1 | 1 | 1 | 1 |
| Genauigkeit | 0,03 % + 7,5 mV / 0,03 % + 0,025 % FS | 0,03 % + 7,5 mV / 0,03 % + 0,025 % FS | 0,03 % + 7,5 mV / 0,03 % + 0,025 % FS | 0,03 % + 7,5 mV / 0,03 % + 0,025 % FS | |
| Stromrücklesewert | |||||
| Bereich | A | 0 - 40 | 0 - 20 | 0 - 40 | 0 - 20 |
| Auflösung | mA | 0,1 | 0,1 | 0,1 | 0,1 |
| Genauigkeit | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | 0,03 % + 0,03 % FS | |
| Leistungsrücklesewert | |||||
| Bereich | W | 0 - 400 | 0 - 200 | 0 - 400 | 0 - 200 |
| Auflösung | mW | 10 | 10 | 10 | 10 |
| Genauigkeit | 0,1 % + 0,1 % FS | 0,1 % + 0,1 % FS | 0,1 % + 0,1 % FS | 0,1 % + 0,1 % FS | |
| Schutzfunktion | |||||
| OPP | W | >OPP-Wert 10 ms Schutz | >OPP-Wert 10 ms Schutz | >OPP-Wert 10 ms Schutz | >OPP-Wert 10 ms Schutz |
| OVP | V | >OVP-Wert 0,1 ms Schutz | >OVP-Wert 0,1 ms Schutz | >OVP-Wert 0,1 ms Schutz | >OVP-Wert 0,1 ms Schutz |
| OCP | A | >OCP-Wert 0,1 ms Schutz | >OCP-Wert 0,1 ms Schutz | >OCP-Wert 0,1 ms Schutz | >OCP-Wert 0,1 ms Schutz |
| Übertemperaturschutz | 85 °C | ||||
| Kurzschluss | |||||
| Strom (CC) | A | >40 | >20 | >40 | >20 |
| Spannung (CV) | V | 0 | 0 | 0 | 0 |
| Widerstand (CR) | mΩ | 50 | 50 | 50 | 50 |
| AC-Parameter | |||||
| Spannungsbereich | V | 230 V/AC | |||
| Frequenzbereich | Hz | 50/60 Hz | |||
| Anschluss | |||||
| RS-232 | Unterstützt SCPI | ||||
| Allgemein | |||||
| Wärmeableitung | Interner intelligenter Lüfter mit zwangsweiser Luftkühlung | ||||
| Sicherheit | Entspricht der europäischen EMC-Richtlinie 89/336/EEC, für Test- und Messprodukte der Klasse A | ||||
| Widersteht Spannung (Ausgang gegen Erde) | 500 V/DC / 1 mA | ||||
| Widersteht Spannung (Eingang gegen Erde) | 1,5 kV/AC / 5 mA | ||||
| Abmessungen (L x B x H) | 375 mm x 215 mm x 88 mm | ||||
| Nettogewicht (kg) | 5 | 4,2 | 5 | 4,2 | |
