ABB 2CDS273001R0164 S203M-C16 Leitungsschutzschalter 3polig 16 A 230 V kaufen

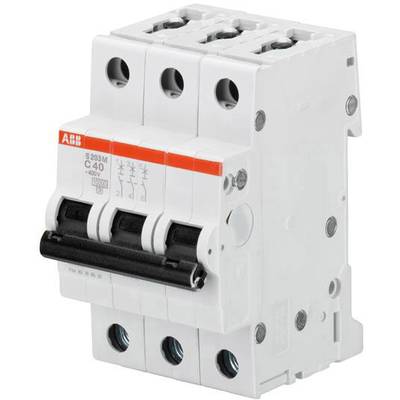

Ein dreipoliger Leistungsschutzschalter von ABB, Modell S203 C40, geeignet für eine Stromstärke von 40 Ampere bei 400 Volt.

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

16 A

Nennstrom

16 A

Datenblatt (PDF)

Sofort-Lieferung morgen

68 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (25,20 € / Stück)

26,88 €

-6 %

25,20 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Kurzbeschreibung

Die Kleinleistungsschalter System pro M compact S200M bieten zuverlässigen Überlast- und Kurzschlussschutz. Mit verschiedenen Auslösemechanismen, Ausführungen und Nennströmen sind sie vielseitig einsetzbar. Der Hilfskontakt spart Platz und die Konformität mit IEC-Normen ermöglicht den Einsatz in privaten, gewerblichen und industriellen Anwendungen.

ABB Sicherungsautomat 10kA 16A C 3p S203M-C16

Highlights & Details

Anzahl der Pole 3
Auslösecharakteristik C
Nennstrom (In) 16 A
Nennbetriebsspannung: gem. nach IEC 60898-1 400 V AC; gem. nach IEC 60947-2 440 V AC

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Einbautiefe: 69 mm, Auslösecharakteristik: C , Polzahl (gesamt): 3 , Anzahl der abgesicherten Pole: 3 , Bemessungsstrom: 16 A, Bemessungsspannung: 400 V, Bemessungsisolationsspannung Ui: 440 V, Bemessungsstoßspannungsfestigkeit Uimp: 4 kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA, Spannungsart: AC/DC , Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA, Frequenz: 60 Hz, Frequenz: 50 Hz, Verlustleistung: 7.5 W, Energiebegrenzungsklasse: 3 , Unterputzmontage: Nein , Mitschaltender Neutralleiter: Nein , Überspannungskategorie: 3 , Verschmutzungsgrad: 3 , Zusatzeinrichtungen möglich: Ja , Breite in Teilungseinheiten: 3 , Schutzart (IP): IP20 , Umgebungstemperatur während des Betriebs: 55 °C, Umgebungstemperatur während des Betriebs: -25 °C, Anschließbarer Leiterquerschnitt mehrdrähtig: 25 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.75 mm², Anschließbarer Leiterquerschnitt eindrähtig: 35 mm², Anschließbarer Leiterquerschnitt eindrähtig: 0.75 mm², Explosionsgeschützt: Nein

Produkt-Art: Leitungsschutzschalter

Polzahl: 3

Auslöse-Charakteristik: C

Nennstrom - gerundet: 16 A

Nennstrom: 16 A

Abm.: (B x H x T) 52.5 x 88 x 69 mm

Inhalt: 1 St.

Betriebsspannung (Details): 230 - 400 V

Isolationsklasse: II

Nennspannung: 230 V

Breite: 52.5 mm

Höhe: 88 mm

Tiefe: 69 mm

Gewicht: 0

: AC/DC

: 69 mm

: 16 A

: 400 V

: 50-60 MHz

: C

: 440 V

: 3

: 3

: 3

: 3

: FALSE

: 7.5 W

: IP20

: 3

: FALSE

: 0.75-35 mm²

: 0.75-25 mm²

: -25-55 °C

: FALSE

: TRUE

: 3

: 10 kA

: 10 kA

: 25 kA

: 25 kA

: 4

Dokumente & Downloads

Datenblatt

Datenblatt 1826884 ABB 2CDS273001R0164 S203M-C16 Leitungsschutzschalter 3polig 16 A 230 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1826884 ABB 2CDS273001R0164 S203M-C16 Leitungsschutzschalter 3polig 16 A 230 V

Beschreibung

Die Kleinleistungsschalter System pro M compact S200M sind strombegrenzend. Sie haben zwei verschiedene Auslösemechanismen, der verzögerte thermische Auslösemechanismus für Überlastschutz und der elektromechanische Auslösemechanismus für den Kurzschlussschutz. Sie sind in verschiedenen Ausführungen (B, C, D, K, Z), Konfigurationen (1P, 1P + N, 2P, 3P, 3P + N, 4P), Schaltvermögen (bis 10 kA bei 230/400 V AC) und Nennströme (bis 63 A) verfügbar. Alle Leitungsschutzschalter der Produktfamilie S200M entsprechen der IEC / EN 60898-1 und IEC / EN 609 47-2, die den Einsatz für private, gewerbliche und industrielle Anwendungen ermöglichen.
Der bodenmontierte Hilfskontakt kann am S200M montiert werden, um 50% Platz zu sparen.
