Name: Eaton 236285 PXL-C10/2 Leitungsschutzschalter 10 A 400 V/AC
Brand: Eaton
SKU: 2307151
Availability: BackOrder

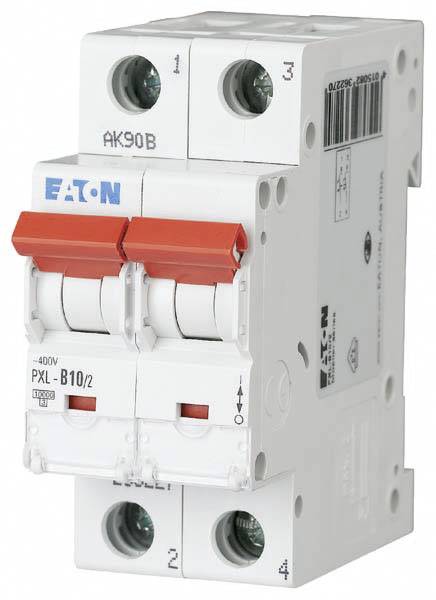

Ein weißer Leistungsschutzschalter von Eaton mit zwei roten Kippschaltern und technischen Spezifikationen auf der Vorderseite.

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

10 A

RoHS-konform

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 10. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (65,99 € / Stück)

65,99 €

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Eaton Eaton (Installation) LS-Schalter m.Beschrift. C 10A, 2p PXL-C10/2

70,5 mm, C, 2, 10 A, 400 V, 440 V, 4 kV, 10 kA, AC, 0 kA, 50..60 Hz, 3 W, 3, Unterputzmontage: nein, Mitschaltender Neutralleiter: nein, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, -25..55 °C, 1..25 mm², Explosionsgeschützt: nein

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 1 - 25 mm²
Anzahl der abgesicherten Pole: 2
Bemessungsisolationsspannung Ui: 440 V
Breite in Teilungseinheiten: 2
Einbautiefe: 70.5 mm
Energiebegrenzungsklasse: 3
Frequenz: 50 - 60 Hz
Schutzart (IP): IP20
Überspannungskategorie: 3
Umgebungstemperatur während des Betriebs: -25 °C - +55 °C
Verschmutzungsgrad: 2
Zusatzeinrichtungen möglich: Ja

Produkt-Art: Leitungsschutzschalter

Polzahl: 2

Auslöse-Charakteristik: C

RoHS-konform: Ja

Nennstrom - gerundet: 10 A

Nennstrom: 10 A

Inhalt: 1 St.

Ausschaltvermögen: 10 kA

Nennspannung: 400 V/AC

: AC

: 70.5 mm

: 10 A

: 400 V

: 50-60 Hz

: C

: 440 V

: 3

: 3

: 2

: 2

: FALSE

: 3 W

: IP20

: 2

: FALSE

: 1-25 mm²

: 1-25 mm²

: -25-55 °C

: FALSE

: TRUE

: 2

: 10 kA

: 10 kA

: 0 kA

: 0 kA

: 4 kV

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2307151 Eaton 236285 PXL-C10/2 Leitungsschutzschalter 10 A 400 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2307151 Eaton 236285 PXL-C10/2 Leitungsschutzschalter 10 A 400 V/AC

Beschreibung

Leitungsschutzschalter PXL, 2-polig, Auslösecharakteristik: C, Bemessungsstrom In: 10 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 10 kA, Schaltgeräte für Wohn- und Zweckbau

Ausführung

Ausstattung: 400 V, 440 V, 4 kV, AC, nein, 3, -25..55 °C, 1..25 mm², 1..25 mm²

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Leitungsschutzschalter PXL, 2-polig, Auslösecharakteristik: C, Bemessungsstrom In: 10 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 10 kA, Schaltgeräte für Wohn- und Zweckbau
