Schneider Electric LC1D258P7 Leistungsschütz mit Hilfskontakt 1 St. kaufen

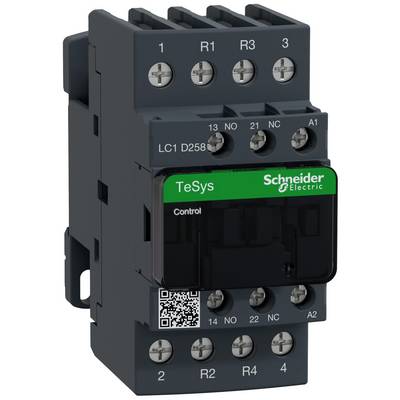

Ein Schütz von Schneider Electric aus der Serie TeSys mit der Modellnummer LC1 D258, verwendet zur Steuerung elektrischer Schaltungen.

Ein schwarzer elektronischer Baustein, rechteckig, mit Federklemmen und Riegelmechanismus, zur Montage und Verkabelung in Schaltschränken.

Ein graues elektrisches Bauteil in Profilansicht mit seitlichen Befestigungen und Öffnungen, verwendet zur Montage auf einer DIN-Schiene.

Elektrischer Leistungsschalter in grauem Gehäuse mit mehreren Zertifizierungslogos auf der Vorderseite. Modellnummer und technische Spezifikationen aufgedruckt.

1/4

Produkt-Art

Leistungsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Typ

LC1D258P7

Steuerspannung (max.)

230 V/AC

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

9 Stück

Verkauf und Versand:

automation-base.com AGB

Anzahl

Stück

Gesamt

70,20 €

zzgl. MwSt.

9,00 €

Nur noch 9 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

11 Stück

Kostenfreier Versand

105,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schneider Electric LC1D258P7 Hilfskontakt

TeSys D Schütz, 4polig (2 Schließer + 2 Öffner)
Rür nicht-induktive Lastanwendungen bis 40 A/690 V AC-1
230-V-50/60-Hz-Wechselstromspule
Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
Anschluss über Schraubklemmen
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACAnzahl der Öffner als Hauptkontakte: 2Anzahl der Schließer als Hauptkontakte: 2Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 91 mmTiefe: 99 mmVerpackungseinheit: 1 StückMaße (cm): 117 × 95 × 55Bruttogewicht: 0,468 kg, Nettogewicht: 0,468 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: LC1D258P7

Polzahl: 4polig

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 40 A

Besonderheiten: mit Hilfskontakt

Anschluss: Schraubklemme

Max. Temperatur: 60 °C

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1979046 Schneider Electric LC1D258P7 Leistungsschütz mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1979046 Schneider Electric LC1D258P7 Leistungsschütz mit Hilfskontakt 1 St.

Beschreibung

TeSys D Schütz, 4polig (2 Schließer + 2 Öffner) für nicht-induktive Lastanwendungen bis 40 A/690 V AC-1. Es verfügt über eine 230-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
