Name: Siemens 5SY61166 5SY6116-6 Leitungsschutzschalter 16 A
Brand: Siemens
SKU: 2262650
Availability: InStock

Ein Leistungsschalter von Siemens, Modell 5SY MCB. Dient zum Schutz elektrischer Stromkreise vor Überlastung und Kurzschluss.

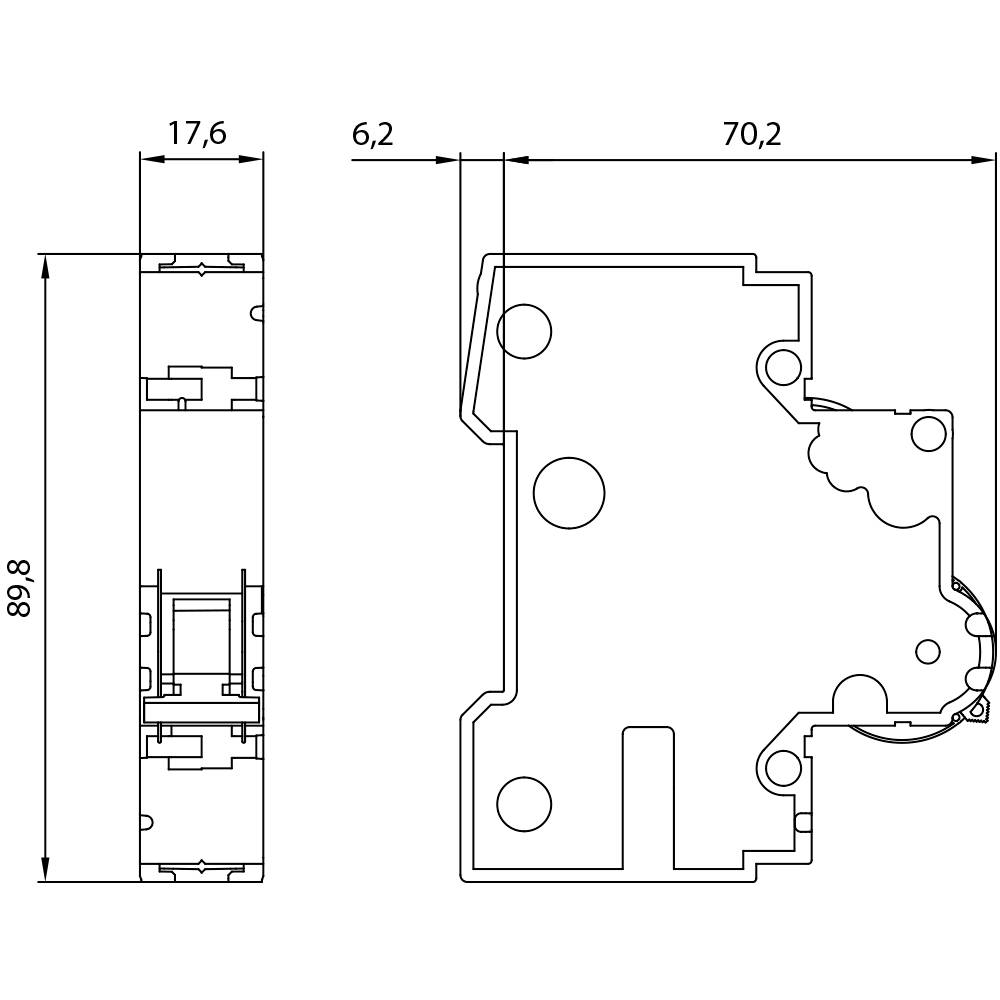

Technische Zeichnung eines rechteckigen Geräts mit den Maßen 89,8 x 70,2 mm. Seitenansicht zeigt eine Tiefe von 17,6 mm.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

16 A

Nennspannung (Details)

230/400 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mo., 9. Nov.

19 Set(s)

Verkauf und Versand durch Conrad Electronic

Anzahl

Set(s)

Gesamt (8,49 € / Stück)

8,49 €

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leitungsschutzschalter 230/400V 6kA, 1-polig, B, 16A, T=70mm

LS-Schalter B16A 5SY61166 230/400V 6kA 1-polig B-Charakteris.

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3,5 Nm
Ausführung des Grundtyps: 5SY6
Befestigungsart: Schnellbefestigungssystem
Eignung zum Einsatz: Maschinenbau / Industrie
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 440 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 440 V
Isolationsspannung / bei Mehrphasen-Betrieb / bei AC: 440 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produktbestandteil / Kombiklemme oben: ja
Produktbestandteil / Kombiklemme unten: ja
Produkteigenschaft / Eigenschaften für Hauptschalter nach EN 60204-1: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Schaltvermögen (Icu+): 15 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 15 kA
Schaltvermögen Strom / bei DC / gemäß IEC 60947-2: 15 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +55 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,8 W
Verlustleistung / maximal: 1,8 W
Verschmutzungsgrad: 3
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / minimal: 18
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / maximal: 4
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²

Nennspannung (Details): 230/400 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 1

Betriebs-Klasse: 3

Auslöse-Charakteristik: B

RoHS-konform: Ja

Nennstrom - gerundet: 16 A

Nennstrom: 16 A

Herstellerfarbe: Mehrfarbig

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Ausschaltvermögen: 5 kA

Betriebsspannung (Details): 440 V/AC

Breite: 18 mm

Höhe: 90 mm

Tiefe: 76 mm

Gewicht: 0

: AC

: 70 mm

: 16 A

: 400 V

: 50-60 MHz

: B

: 440 V

: 3

: 3

: 3

: 1

: FALSE

: IP20

: 1

: FALSE

: 0.75-35 mm²

: 0.75-35 mm²

: -25-55 °C

: FALSE

: TRUE

: 1

: 6 kA

: 6 kA

: 15 kA

: 15 kA

: 4

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2262650 Siemens 5SY61166 5SY6116-6 Leitungsschutzschalter 16 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2262650 Siemens 5SY61166 5SY6116-6 Leitungsschutzschalter 16 A

Beschreibung

Leitungsschutzschalter 230/400V 6kA, 1-polig, B, 16A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. LS-Schalter B16A,1pol,T=70,6kA 5SY6116-6, Verpackungseinheit: 1 Stk., EAN: 4001869245898

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
