Oszilloskope von VOLTCRAFT in der Übersicht

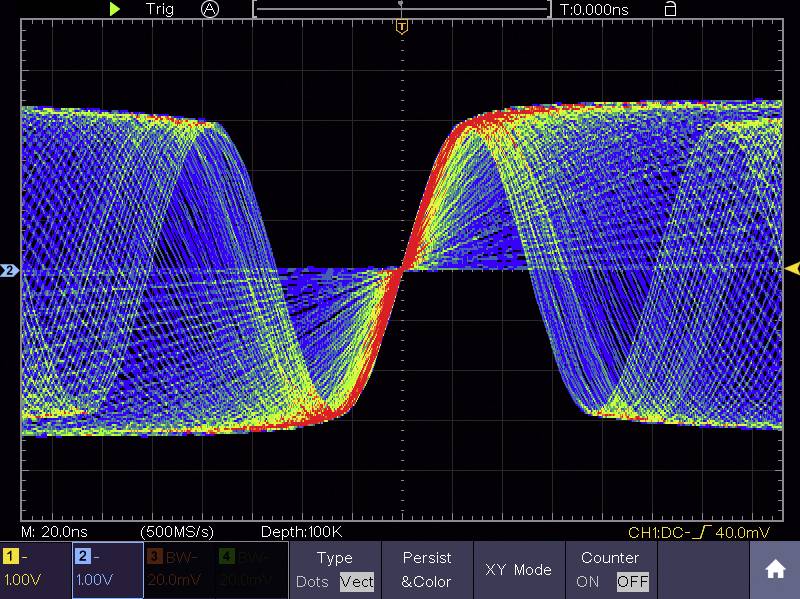

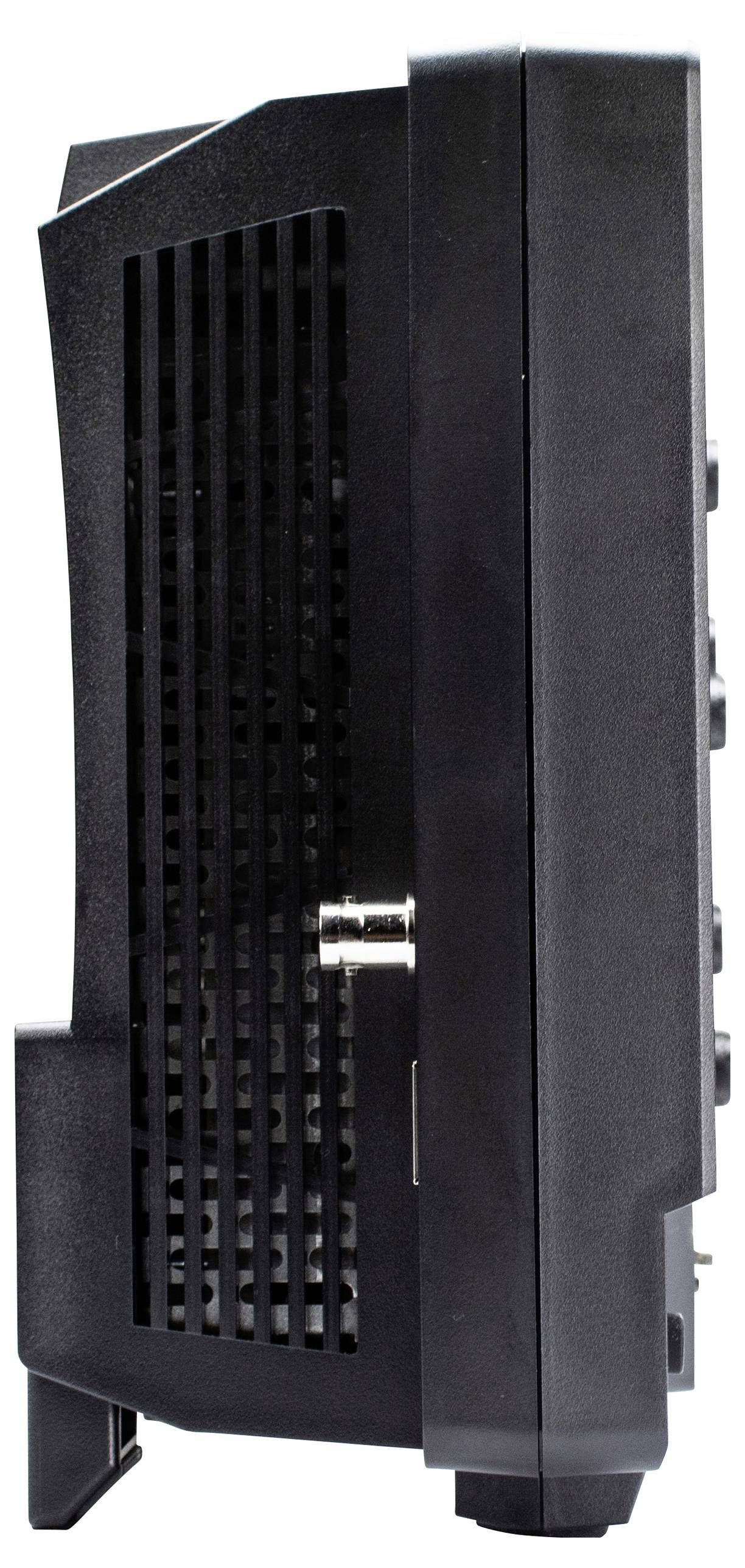

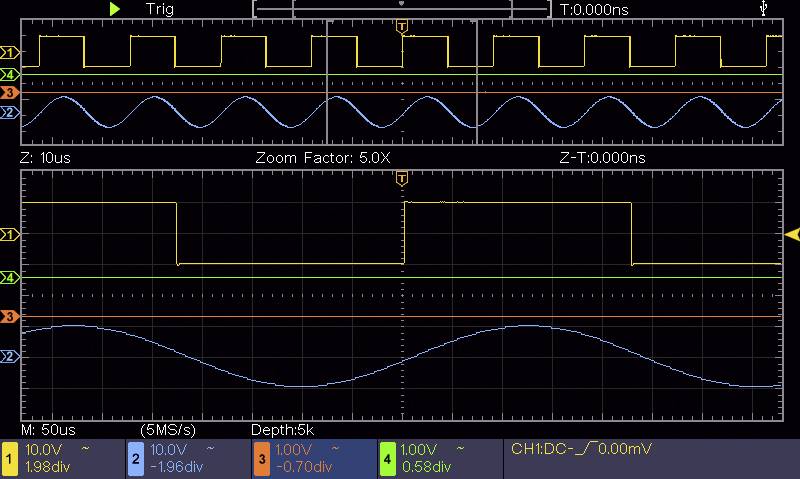

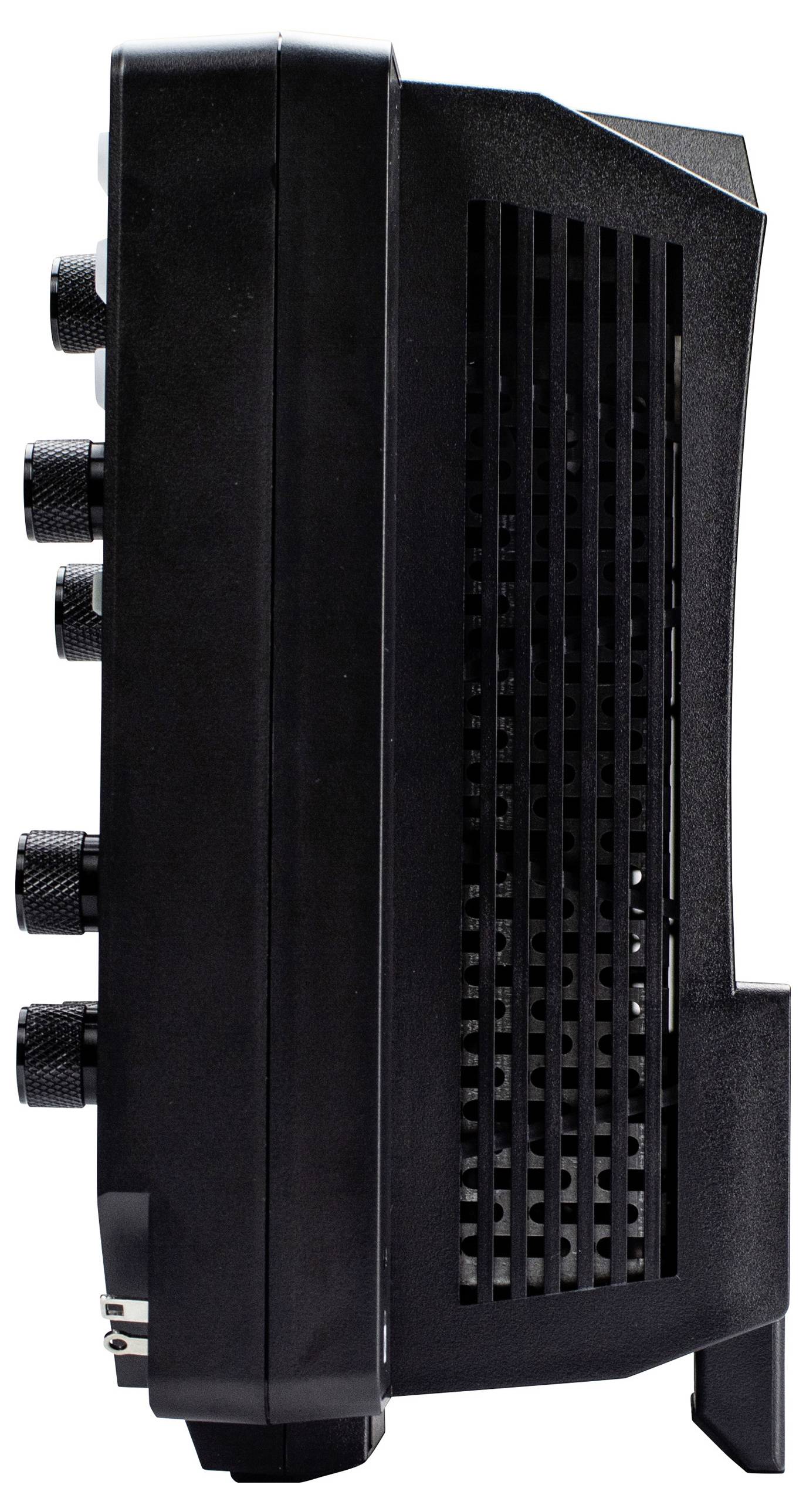

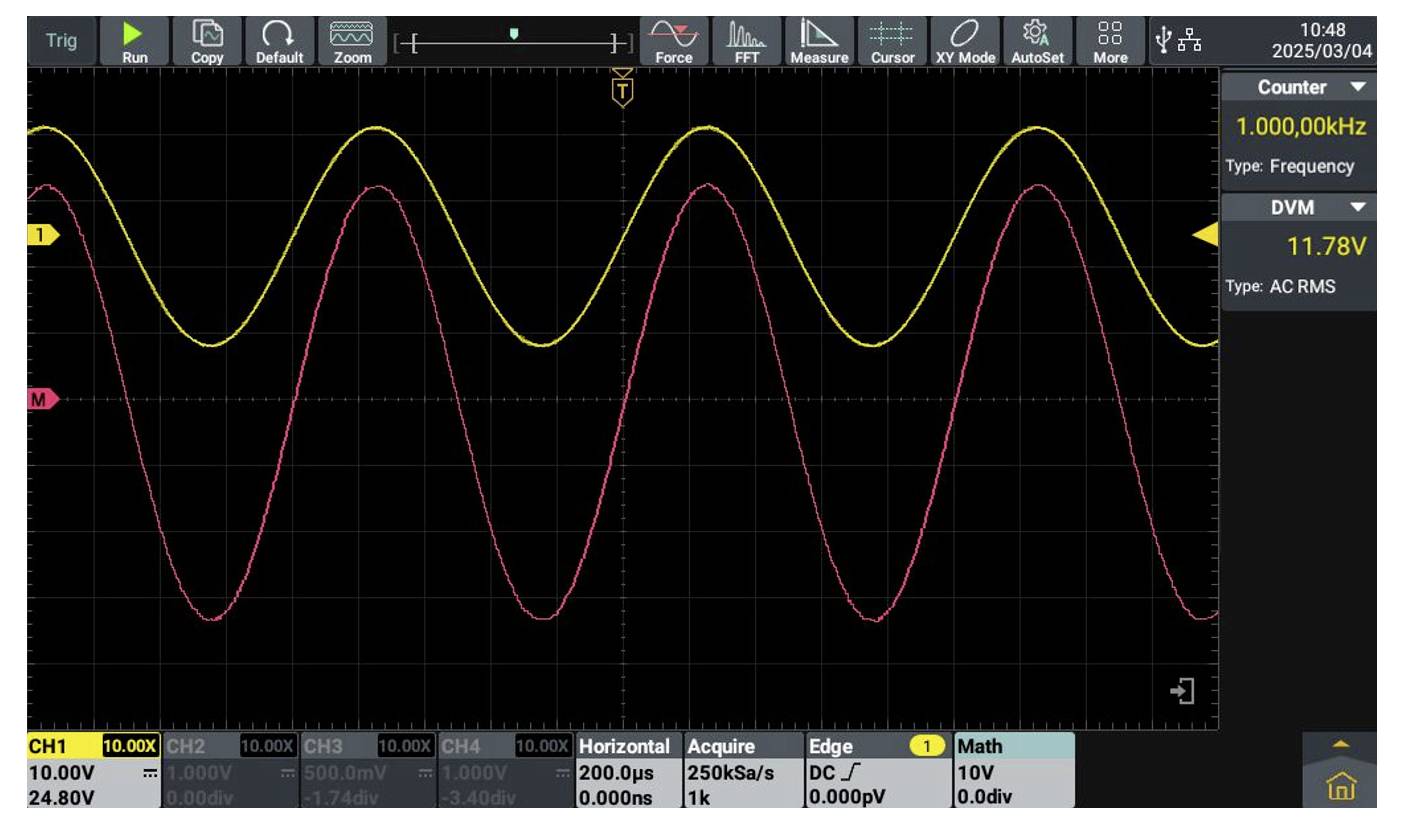

ADO-Serie mit hoher Abtastrate
Hier ist ein detaillierter technischer Vergleich der drei Voltcraft ADO-Modelle mit einer Abtastrate von 2,5 GSa/s. Diese Oszilloskope gehören zur High-End-Serie von Voltcraft und zeichnen sich vor allem durch ihre 12-Bit-Auflösung und das große 10,1 Zoll Touch-Display aus.
| Modell |
|
|
|
| Bandbreite | 100 MHz | 350 MHz | 500 MHz |
| Anzahl Kanäle | 2 Kanäle | 4 Kanäle | 4 Kanäle |
| Abtastrate (Max.) | 2,5 GSa/s (Einkanal) | 2,5 GSa/s (Einkanal) | 2,5 GSa/s (Einkanal) |
| Speichertiefe | 250 Mpts | 250 Mpts | 250 Mpts |
| Vertikale Auflösung | 12 Bit (4096 Stufen) | 12 Bit (4096 Stufen) | 12 Bit (4096 Stufen) |
| Signal-Update-Rate | Echtzeit Erfassung 50.000 wfms/s Segmentierte Erfassung 500.000 wfms/s | Echtzeit Erfassung 50.000 wfms/s Segmentierte Erfassung 500.000 wfms/s | Echtzeit Erfassung 50.000 wfms/s Segmentierte Erfassung 500.000 wfms/s |
| Vertikale Skalierung | 500 µV/div – 10 V/div | 500 µV/div – 10 V/div | 500 µV/div – 10 V/div |
| Horizontale Skalierung | 1 ns/div – 1000 s/div | 1 ns/div – 1000 s/div | 500 ps/div – 1000 s/div |
| Display | 10,1" TFT-Touch (1024x600) | 10,1" TFT-Touch (1024x600) | 10,1" TFT-Touch (1024x600) |

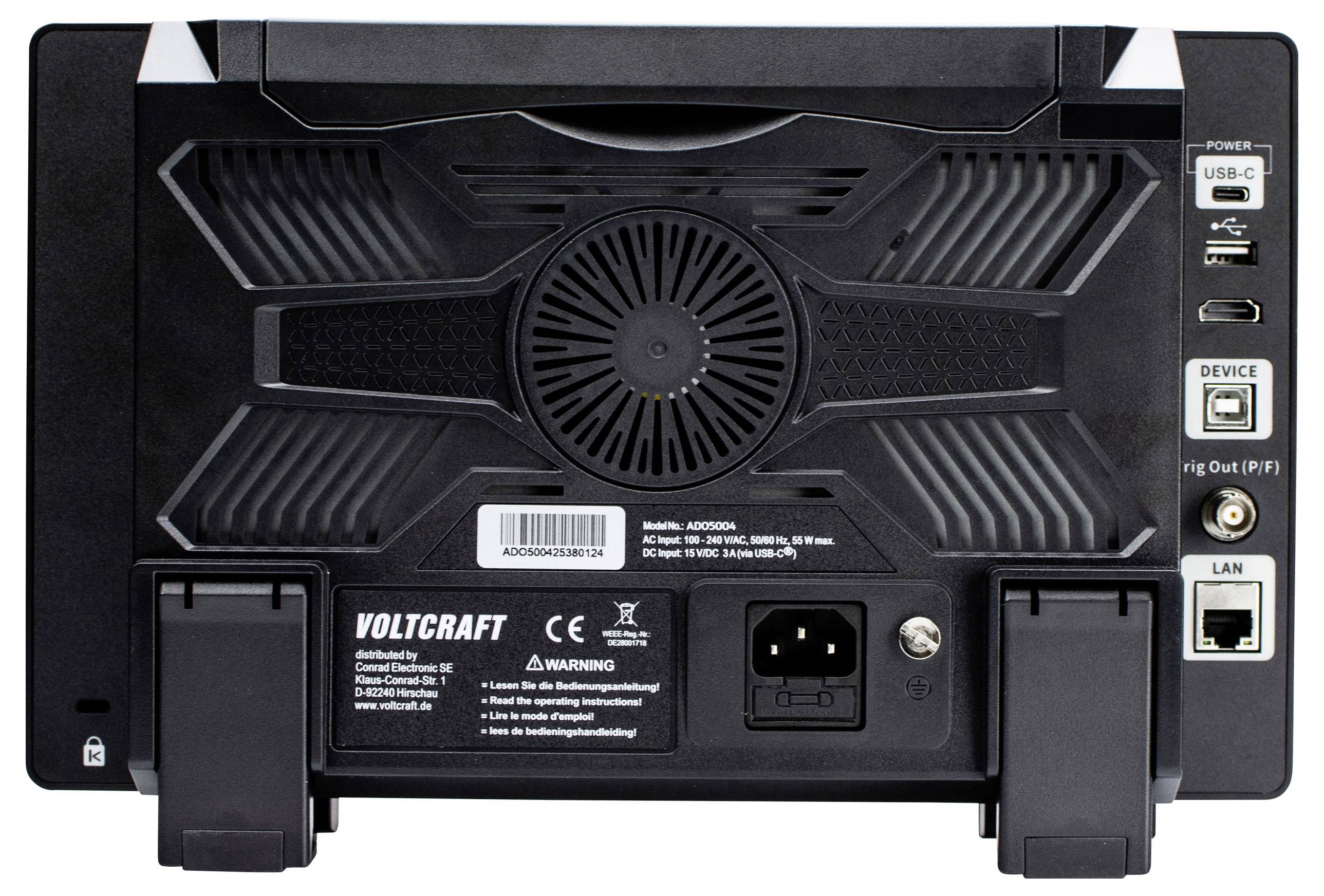

| Schnittstellen | USB-Host, USB-Device, LAN, HDMI, Trigger Out (P/F) | USB-Host, USB-Device, LAN, HDMI, Trigger Out (P/F) | USB-Host, USB-Device, LAN, HDMI, Trigger Out (P/F) |
| Protokoll-Dekodierung | Inklusive (I2C, SPI, UART, CAN, LIN) | Inklusive (I2C, SPI, UART, CAN, LIN) | Inklusive (I2C, SPI, UART, CAN, LIN) |
| Messkategorie | CAT II 300V | CAT II 300V | CAT II 300V |
| Artikelnummer | 3451430 | 3451431 | 3451429 |
Tiefenanalyse der Unterschiede
1. Bandbreite und Signalintegrität
Der wichtigste Unterschied liegt in der Bandbreite. Während das ADO-1002 (100 MHz) für Standard-Elektronik ausreicht, ist das ADO-5004 (500 MHz) notwendig, um sehr steile Schaltflanken moderner Halbleiter oder Hochfrequenzsignale verzerrungsfrei darzustellen.
- Regel: Die Bandbreite sollte mindestens das 3- bis 5-fache der höchsten Signalfrequenz betragen, die Sie messen möchten.
2. Kanalanzahl und Anwendungsgebiete
- ADO-1002 (2 Kanäle): Kompakt und ausreichend für einfache Eingangs-Ausgangs-Vergleiche oder Fehlersuche in Netzteilen.
- ADO-3504 / 5004 (4 Kanäle): Unverzichtbar für die Analyse von Systemen mit Mikrocontrollern. Beispielsweise können Sie gleichzeitig Takt, Daten, Chip-Select und ein Sensorsignal beobachten.
3. Der 12-Bit-Vorteil
Standard-Oszilloskope haben 8 Bit (256 Stufen). Diese ADO-Serie bietet mit 12 Bit (4096 Stufen) eine wesentlich höhere Genauigkeit. Dies ist besonders kritisch, wenn Sie kleine Signale auf einer großen Gleichspannung messen müssen (z. B. "Ripple"-Messungen auf einer 12V-Leitung).

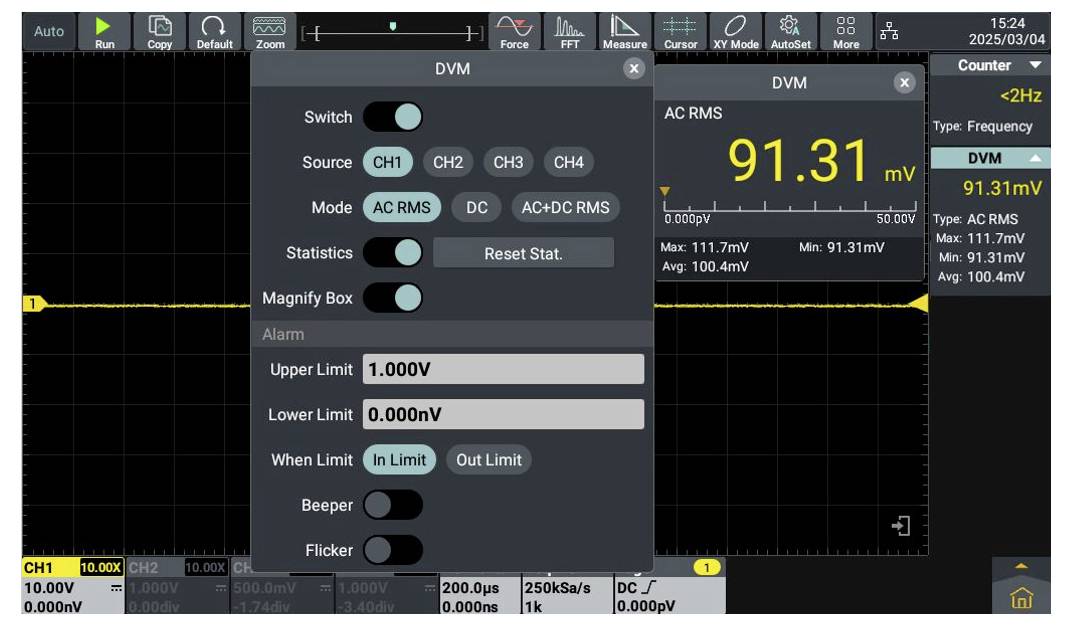

4. Analyse-Funktionen

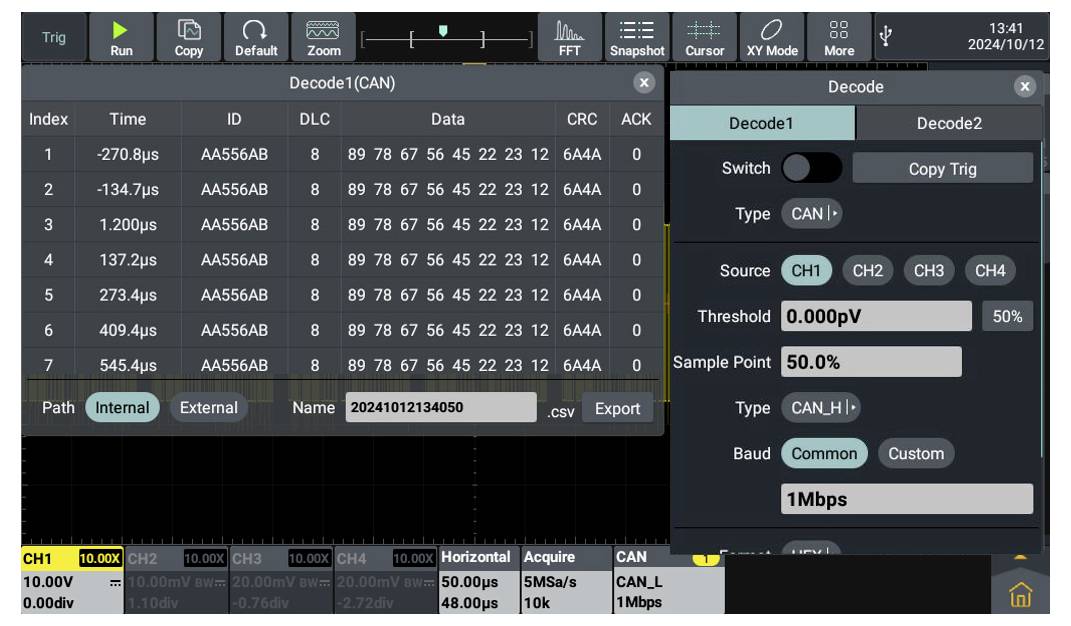

Alle drei Modelle unterstützen moderne Bus-Dekodierung. Das bedeutet, das Gerät zeigt Ihnen nicht nur Spannungsverläufe, sondern direkt die übertragenen Datenwerte (z. B. "0xAF") von seriellen Protokollen wie I2C oder CAN an. Mit der hohen Update-Rate von 500.000 Signalen pro Sekunde lassen sich so auch sehr seltene Glitches (Fehlerimpulse) einfangen.
Welches Modell für wen?

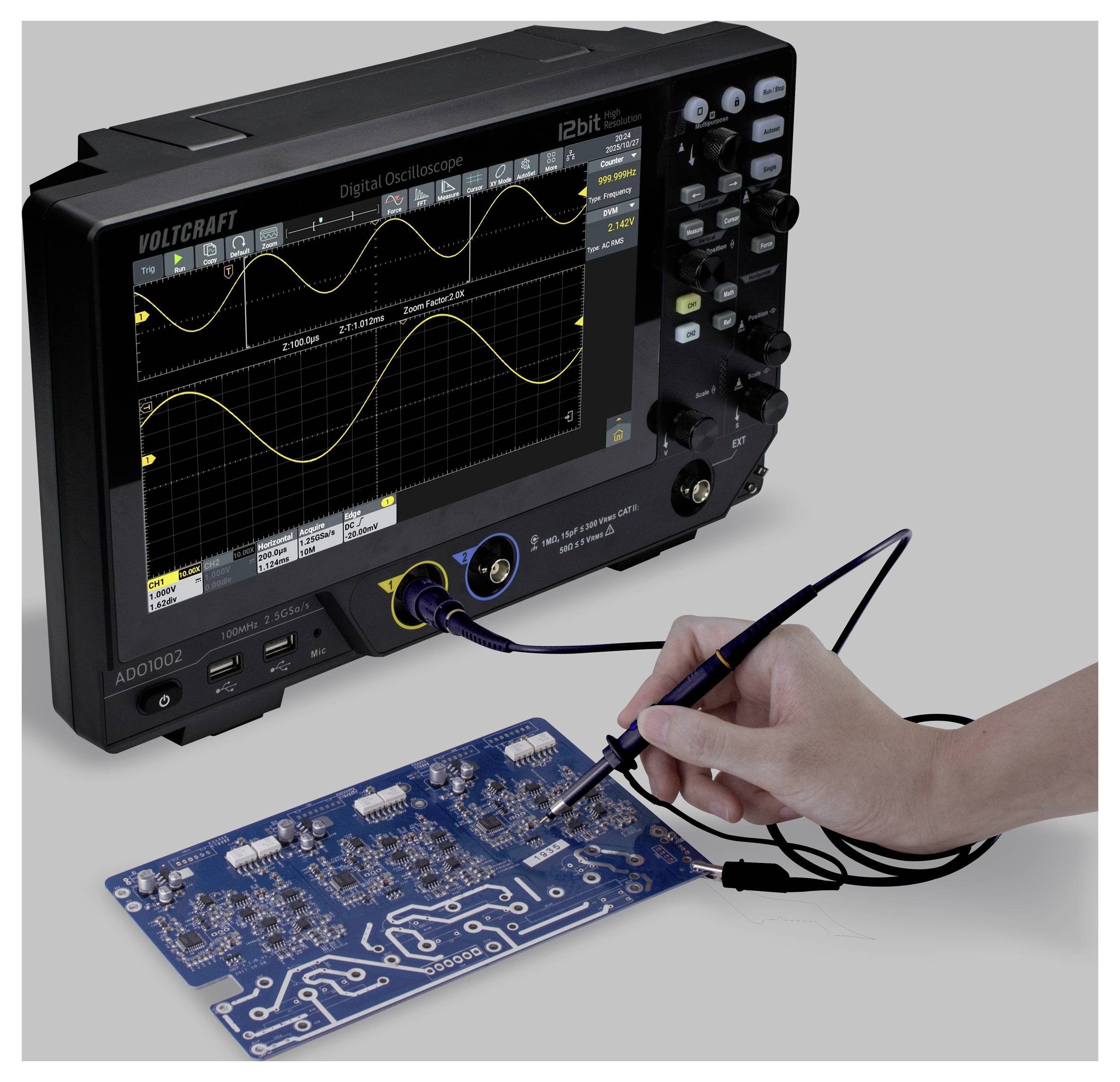

- ADO-1002: Ideal für Ausbildung, Service-Techniker und ambitionierte Hobbyisten, die Wert auf hohe Signalqualität legen, aber keine Hochfrequenz-Digitaltechnik entwickeln.
- ADO-3504: Der professionelle Standard für Embedded-Entwickler. Bietet genug Kanäle und Bandbreite für fast alle gängigen Mikrocontroller-Projekte.
- ADO-5004: Die Wahl für das Labor, wenn schnelle Logikfamilien (FPGA, Hochgeschwindigkeitsbusse) oder HF-Komponenten im Spiel sind.
Kompakte Oszilloskope der DOV-Serie
Die aktuellen Modelle der DOV-Serie mit kompakten Abmessungen von 260mm Breite, einer Höhe von 160 mm und einer Tiefe von nur 78 mm. Durch das geringe Gewicht von 1,5 kg in Verbindung mit der USB-C Spannungsversorgung ist ein mobiler Einsatz mit Powerbank (ca. 60W) problemlos möglich.
Der HDMI-Ausgang ermöglicht die Ausgabe des Oszilloskopbildes auf einen großen Monitor was die DOV-Serie für Schulungs- und Ausbildungszwecke qualifiziert. Der Touch-Screen erleichtert die Bedienung enorm und die umständliche Menübedienung per Tasten gehört der Vergangenheit an.
- 2 / 4 analoge Eingangskanäle
- ADC mit 12bit Auflösung
- Hohe Speichertiefe (50 Mpts oder 100 Mpts)
- 17,78 cm (7 Zoll) Touchscreen und HDMI-Ausgang
- Bandbreite 70 MHz bis 250 MHz
- Schnittstellen: USB, LAN, HDMI
- Segmenterfassung mit 700.000 wfms/s
- Umfangreiche Trigger- und Decodiermöglichkeiten
- Cursor Messfunktionen
- Mathematische Funktionen
- Funktionsgenerator (nur DOV1254F LA und DOV2504F LA)
- 16 digitale Kanäle (nur DOV1254LA, DOV1254F LA, DOV2504LA und DOV2504F LA)
| Typ |
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|
| Bandwidth | 70MHz | 70MHz | 100MHz | 100MHz | 125MHz | 125MHz | 250MHz | 250MHz |
| Channel | 2 | 4 | 2 | 4 | 4 | 4 | 4 | 4 |
| Logic Analyzer 16-ch | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
| AWG | - | - | - | - | - | ✓ | - | ✓ |
| Multitouch Screen | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' | 177mm / 7'' |
| ADC bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits | 12 bits |
| Max sample rate | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s | 1.25 GS/s |
| Rise time | ≤ 5 ns | ≤ 5 ns | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 2.8 ns | ≤ 2.8 ns | ≤ 1.4 ns | ≤ 1.4 ns |
| Max record length | 50M | 50M | 50M | 50M | 100M | 100M | 100M | 100M |
| Echtzeit Erfassung | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s | 50.000 wfms/s |
| Segmenterfassung | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s | 700.000 wfms/s |
| Vertical Sensitivity | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div | 500 μV/div～10 V/div |
| Scanning speed (s/div) | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 | 1 ns/div - 1000s/div, step by 1-2-5 |
| Pass/fail function | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Trigger & Decoding | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN | RS232/UART, I2C, SPI, LIN, CAN |
| Trigger type | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger | Edge trigger, Video trigger, Pulse trigger, Slope trigger, Runt trigger, Windows trigger, Timeout trigger, Nth trigger, Logic trigger, RS232/UART trigger, I2C trigger, SPI trigger, CAN trigger, LIN trigger |
| Cursor measurement | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage | △V, △T, △T&△V between cursors, auto cursor, support XY/FFT/ZOOM window, based on screen percentage |
| Mathematical operation | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) | +, -, * ,/ ,&& ,||, ^, ！, Tan, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined Function, digital filter (low pass, high pass, band pass, band reject), FFT(Vrms, dBVrms, Radians, Degrees) |
| Interfaces | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI | USB, LAN, HDMI |
| Artikelnummer | 3350781 | 3350782 | 3350783 | 3350784 | 3350785 | 3350787 | 3350791 | 3350792 |
Die VOLTCRAFT 6000 Oszilloskopserie mit einer Bandbreite von 200 MHz bietet eine Kombination aus hoher Waveform-Capture-Rate, tiefem Speicher und hoher Abtastrate sowie einen eingebauten Funktionsgenerator. Wer ein Oszilloskop für den mobilen Einsatz sucht rüstet die Serie 6000 einfach mit einen optionalen Akku nach und ist dann für professionelle netzunabhängige Messungen perfekt ausgestattet.
Alle 6000er Modelle sind mit einem Touchscreen versehen und Spannunsgkurven lassen sich, ohne umständliche Menübedienung, direkt am Display Zoomen und Verschieben.
 | |
|---|---|
| Model | DSO-6204F |
| Bandwidth | 200 MHz |
| Channel | 4 |
| Sample Rate | 1 GSa/s |
| Vertical Resolution (A/D) | 8 Bit |
| Waveform Capture Rate | 45.000 wfms/s |
| Record length | 10M |
| Horizontal Scale (s/div) | 2 ns/div - 1000 s/div |
| Display | LCD / 800 x 600 Pixel |
| Waveform Math | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (lowpass, high pass, band pass, band reject) |
| Trigger Type | edge trigger, video trigger, pulse trigger, slope trigger, runt trigger, windows trigger, timeout trigger, Nth edge trigger, Logic, RS-232, I2C, SPI, CAN |
| Bus Decoding | RS232, I 2C, SPI, CAN |
| Communication Interface | USB Host, USB Device; Trig Out(Pass/Fail); LAN port |
| Multimeter | — |
| Funktionsgenerator | Arbiträr 25 MHz |
| Clone Waveform | ✓ |
| Touchscreen | ✓ |
| Akkubetrieb | ✓ / optional |
| Power Consumption | ＜24 W, Max. 33W (with optional battery) |
| Dimension | 340 mm × 177 mm × 90 mm |
| Gewicht | 2.6 kg |
| Werkskalibriert | 1673266 |
| Kalibriert ( ISO ) | 1975022 |

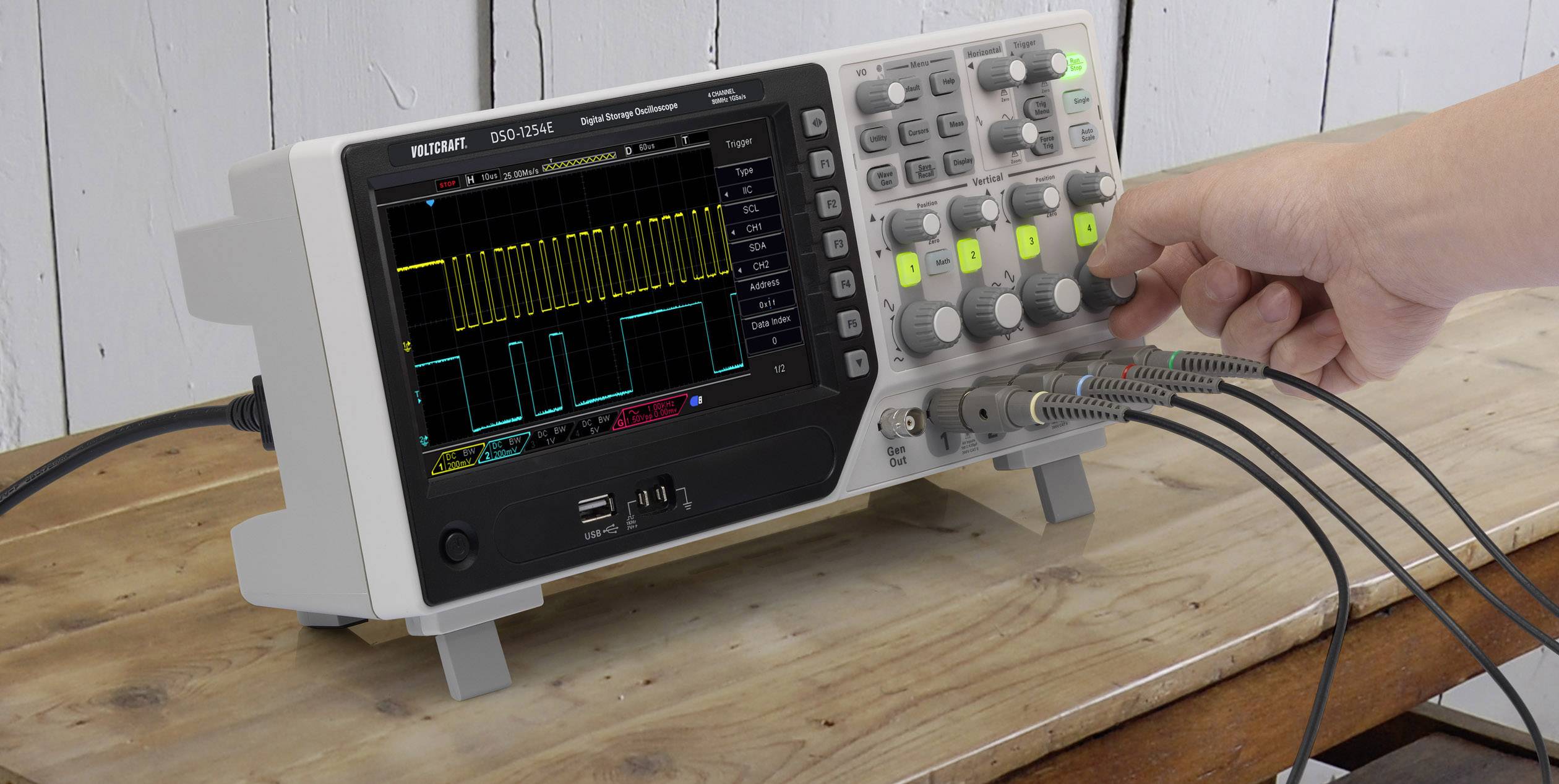

Robust und preiswert - Oszilloskop für Handwerk und Ausbildung
Voltcraft DSO-2104: Maximale Präzision in vier Kanälen
Sie suchen ein Oszilloskop, das keine Kompromisse zwischen Leistung und Kompaktheit eingeht? Das Voltcraft DSO-2104 ist die ideale Lösung für anspruchsvolle Messaufgaben in der Elektronikentwicklung, im Service oder im Bildungsbereich.
Ihre Vorteile auf einen Blick:
Vier Kanäle für volle Kontrolle: Analysieren Sie komplexe Schaltungen mit 4 Kanälen gleichzeitig – ideal für den Vergleich von Signalen in Echtzeit.
Gestochen scharfe Performance: Mit einer Bandbreite von 100 MHz und einer Abtastrate von 1 GSa/s entgeht Ihnen kein Detail Ihres Signals.
Intuitive Signalanalyse: Nutzen Sie die integrierte Waveform Math-Funktion (Addition, Subtraktion, Multiplikation, Division) sowie die FFT-Analyse für tiefe Einblicke in das Frequenzspektrum.
Brillantes Display: Verfolgen Sie Ihre Messungen auf dem 800 x 480 Pixel großen LCD-Farbdisplay – klar, hell und übersichtlich.
Kompaktes Leichtgewicht: Mit nur 1,1 kg und einer Tiefe von gerade einmal 70 mm passt das DSO-2104 auf jeden Arbeitstisch und bleibt dabei mobil.
 | |
|---|---|
| Model | DSO-2104 |
| Bandwidth | 100 MHz |
| Channel | 4 |
| Sample Rate | 1 GSa/s |
| Vertical Resolution (A/D) | 8 Bit |
| Record length | 80K |
| Horizontal Scale (s/div) | 2 ns/div - 1000 s/div |
| Display | LCD / 800 x 480 Pixel |
| Waveform Math | ＋, －, *, / ,FFT |
| Trigger Type | Edge, Video, Alternate Trigger |
| Communication Interface | USB |
| VGA output | — |
| Power Consumption | < 15 W |
| Dimension | 301 x 152 x70 mm |
| Weight | 1.1 kg |
| Werkskalibriert | 2307979 |
| Kalibriert ( ISO ) | 2468355 |
Handheld Oszilloskope - Professionelle Messtechnik für Unterwegs
Portable professionelle Messtechnik steckt in den Modellen der DSO-5xxx Serie. Eine leistungsfähige Kombination aus hoher Waveform-Capture-Rate, tiefem Speicher und Bus-Triggerung sowie Dekodierung erwarten den Bediener. Leistungsstarke Akkus mit 8000mAh lassen eine lange Betriebszeit zu. Im DSO-5072 H ist zusätzlich noch ein Multimeter verbaut um den Einsatzbereich zu erweitern.
Die Oszilloskope der Serie DSO-2xxx sind für den wirtschaftlich denkenden Anwender interessant. Die Serie umfasst zwei Geräte mit jeweils 2 Kanälen mit 70 MHz oder 200 MHz. Eingebautes Multimeter und ein arbiträrer Funktionsgenerator mit 25 MHz Grenzfrequenz (Sinus) bieten beide Modelle.
VOLTCRAFT DSO-5xxx Serie
VOLTCRAFT DSO-5xxx Serie
-
Vielseitige Triggerfunktionen
-
Großer 8" (20.32cm) LCD-Touchscreen
-
Bis 40Mpts Speichertiefe
-
Umschaltbare vertikale Auflösung 8/12/14 Bit (nur DSO-5104 H)
VOLTCRAFT DSO-2xxx Serie
VOLTCRAFT DSO-2xxx Serie
-
3 in 1 - Oszilloskop, Multimeter und Wellenformgenerator
-
8,89 cm (3,5") LCD-Farbdisplay
-
Geringe Leistungsaufnahme
-
Geringes Gewicht 0,6Kg
 |  |  |  | |
|---|---|---|---|---|
| Model | DSO-5072 H | DSO-5104 H | DSO-2072 H | DSO-2202 H |
| Bandwidth | 70 MHz | 100 MHz | 70 MHz | 200 MHz |
| Channel | 2 | 4 | 2 | 2 |
| Sample Rate | 1 GSa/s | 1 GSa/s | 250 MSa/s | 1 GSa/s |
| Vertical Resolution (A/D) | 8 Bit | 8 Bit / 12 Bit / 14 Bit | 8 Bit | 8 Bit |
| Waveform Capture Rate | 45,000 wfms/s | 45000 wfms/s | 10,000 wfms/s | 10,000 wfms/s |
| Record length | 40M | 40M | 8K | 8K |
| Horizontal Scale (s/div) | 2ns/div - 1000s/div | 2ns/div - 1000s/div | 5ns/div - 1000s/div | 2ns/div - 1000s/div |
| Display | TFT / 800 x 600 Pixel | TFT / 800 x 600 Pixel | TFT / 320 x 240 Pixel | TFT / 320 x 240 Pixel |
| Waveform Math | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (lowpass, high pass, band pass, band reject) | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (lowpass, high pass, band pass, band reject) | — | — |
| Trigger Type | edge trigger, video trigger, pulse trigger, slopetrigger, runt trigger, windows trigger, timeout trigger Nth edge trigger, logic, UART-trigger, I2C trigger, SPI trigger, CAN trigger | edge trigger, video trigger, pulse trigger, slopetrigger, runt trigger, windows trigger, timeout trigger Nth edge trigger, logic, UART-trigger, I2C trigger, SPI trigger, CAN trigger | automatic, normal, single, edge | automatic, normal, single, edge |
| Bus Decoding | I2C / RS232/ SPI / CAN triggering and decoding | I2C / RS232/ SPI / CAN triggering and decoding | — | — |
| Communication Interface | USB Host, USB Device; Trig Out(Pass/Fail); LAN port | USB Host, USB Device; Trig Out(Pass/Fail); LAN port | USB Device | USB-Device |
| AFG /Frequency sine | — | — | ✓ / 25 MHz | ✓ / 25 MHz |
| Multimeter | ✓ | — | ✓ | ✓ |
| Power Consumption | ＜15 W | ＜15 W | ＜5 W | ≤ 6 W |
| Battery | 7.4V / 8000mAh | 7.4V / 8000mAh | 2200mAh*2 (3.7V,18650) | 2600mAh*2 (3.7V,18650) |
| Dimension | 270 × 191 × 48 mm | 270 × 191 × 48 mm | 198 x 96 x 38 mm | 198 x 96 x 38 mm |
| Weight | 1,7Kg | 1,7Kg | 0,6Kg | 0,6Kg |
| Werkskalibriert | 2267610 | 2266525 | 2380256 | 2687724 |
| Kalibriert ( ISO ) | 2468361 | 2468362 | 2742629 | 3049518 |
