Schneider Electric CAD32AP7 Hilfsschütz 3 Schließer, 2 Öffner ohne LED Piece 1 St. kaufen

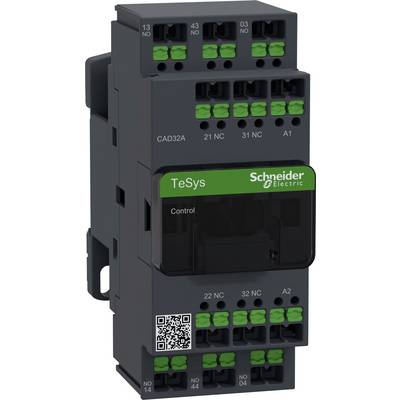

Ein schwarzes elektrisches Steuermodul von Schneider Electric mit grünen und schwarzen Anschlüssen. Enthält Text 'TeSys' und 'Control'.

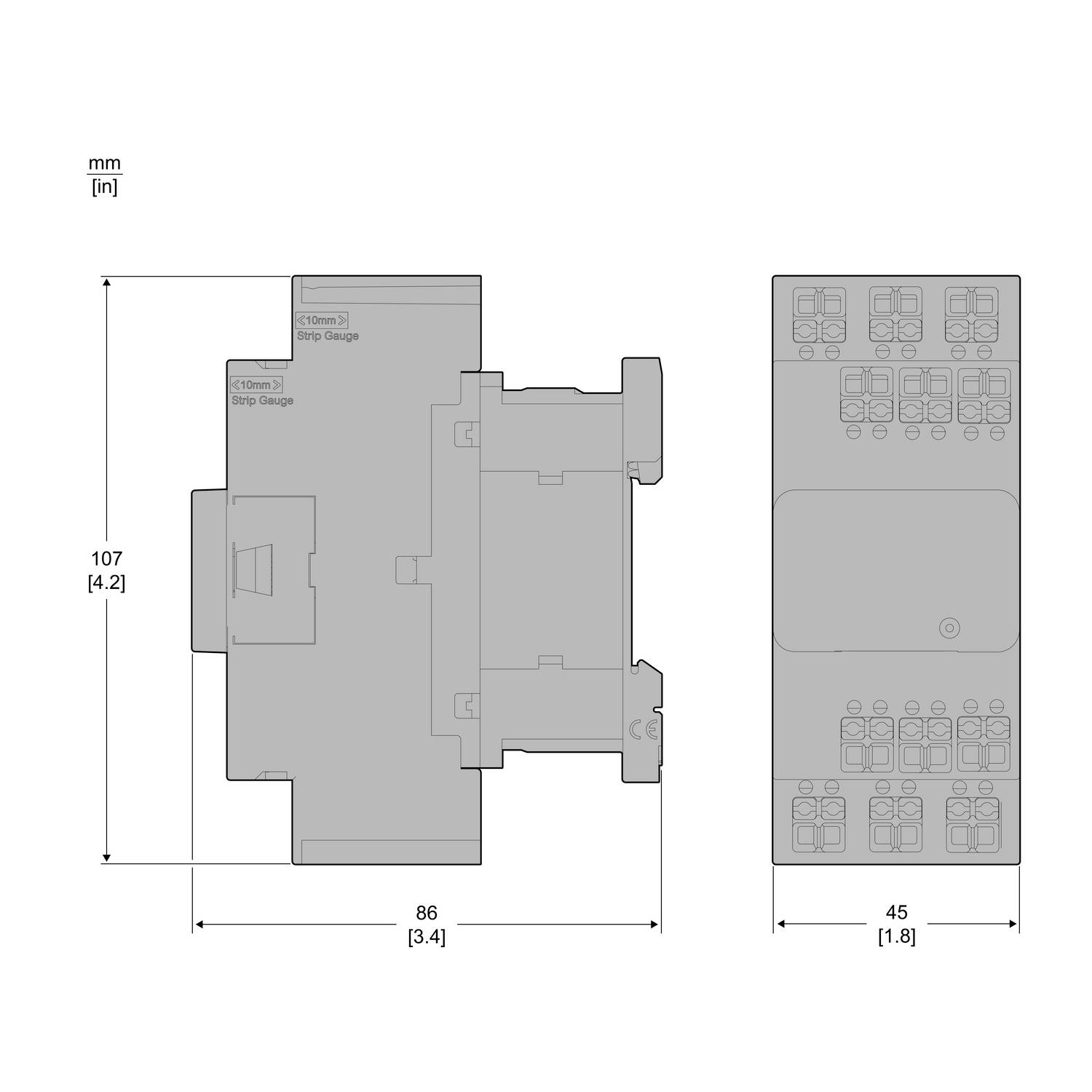

Technische Zeichnung eines elektronischen Gerätes mit Abmessungen: 107 mm hoch, 86 mm breit, 45 mm tief. Maßeinheiten in mm und Zoll.

1/2

Produkt-Art

Hilfsschütz

Anschluss

Snap-In

Verpackungsart

Piece

Typ

CAD32AP7

Kontaktart

3 Schließer

2 Öffner

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

1 Stück

Verkauf und Versand:

Automation24 AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

46,50 €

zzgl. MwSt.

5,87 €

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 3. Sept.

52 Stück

Versand

52,09 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschütz, 3S+2Ö Steuerkontakte, Spule 230 V 50/60Hz, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACBemessungsbetriebsstrom: 10 ABemessungsbetriebsstrom Ie, 400 V: 10 AMontageart: sonstigeMit LED-Anzeige: neinGeeignet für Handbedienung: neinSchnittstelle: neinAnzahl der Hilfskontakte als Öffner: 2Anzahl der Hilfskontakte als Schließer: 3Betriebsspannung bei AC 50 Hz: 690 VBetriebsspannung bei AC 60 Hz: 690 VSpannungsart der Betriebsspannung: ACBemessungsschaltstrom: 0,005 AAnschlussart Hilfsstromkreis: sonstigeBreite: 45 mmHöhe: 107 mmTiefe: 84 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,407 kg, Nettogewicht: 0,407 kgECLASS 7: Hilfsschütz, Relais (27371001)

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: CAD32AP7

Kontaktart: 3 Schließer
2 Öffner

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 - 230 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 10 A

Besonderheiten: ohne LED

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 107 mm

Tiefe: 93 mm

Abm.: (B x H x T) 45 x 107 x 93 mm

Inhalt: 1 St.

: sonstige

: 45 mm

: 107 mm

: 84 mm

: FALSE

: 3

: 2

: 10 A

: FALSE

: 0

: 230-230 V

: 230-230 V

: AC

: FALSE

: 0.005 A

: sonstige

: 0

: 0

: 10 A

: 690-690 V

: 690-690 V

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412447 Schneider Electric CAD32AP7 Hilfsschütz 3 Schließer, 2 Öffner ohne LED Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412447 Schneider Electric CAD32AP7 Hilfsschütz 3 Schließer, 2 Öffner ohne LED Piece 1 St.

Beschreibung

Hilfsschütze TeSys Control CAD. Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es bietet 5 Kontakte (3S + 2Ö), eine 230 V 50/60Hz AC Spule. Für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10800 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
