Schneider Electric LC1D25B7 Leistungsschütz 3 Schließer 11 kW 1 St. kaufen

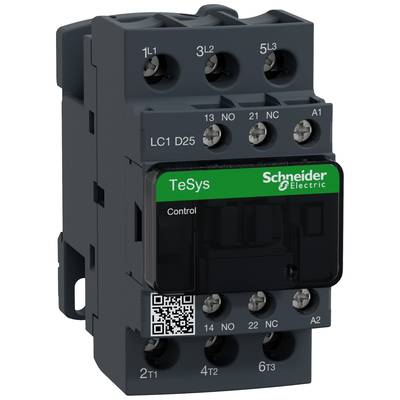

'Schneider Electric TeSys-Schütz, Modell LC1 D25. Schwarzes Gehäuse, grüne Etikettierung, QR-Code auf der Vorderseite.'

Ein schwarzer elektrischer Klemmenblock mit mehreren Anschlüssen und zwei Federn, wahrscheinlich für industrielle Anwendungen.

Elektrisches Bauteil in dunklem Gehäuse, seitliche Ansicht. Es könnte ein Relais oder eine ähnliche Komponente sein, die in Schaltkästen verwendet wird.

'Graues, rechteckiges Elektronikgerät mit verschiedenen technischen Spezifikationen aufgedruckt. Herstellerlogo vorhanden. Seitliche Ansicht des Geräts.'

1/4

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

11 kW

Anschluss

Schraubklemme

Typ

LC1D25B7

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

2 Stück

Verkauf und Versand:

automation-base.com AGB

Anzahl

Stück

Gesamt

52,65 €

zzgl. MwSt.

9,00 €

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 1. Sept.

10 Stück

Versand

73,94 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Der TeSys D Schütz ist ein 3-poliger Schütz (3 Schließer) für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V). Er verfügt über eine 24-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung) und Anschluss über Schraubklemmen. Mit Betriebsraten bis 3600 Zyklen

Schneider Electric Schütz LC1D25B7 3polig 25A 24V 50/60HZ 1S/1OE

Highlights & Details

TeSys D Schütz 3polig (3 Schließer)
Für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V)
24-V-50/60-Hz-Wechselstromspule
Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
Anschluss über Schraubklemmen
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 24 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 12 ABemessungsbetriebsleistung bei AC-4, 400 V: 5,5 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 92 mmVerpackungseinheit: 1 StückMaße (cm): 110 × 90 × 50Bruttogewicht: 0,421 kg, Nettogewicht: 0,421 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: LC1D25B7

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 25 A

: 11 kW

Anschluss: Schraubklemme

Max. Temperatur: 60 °C

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1979051 Schneider Electric LC1D25B7 Leistungsschütz 3 Schließer 11 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1979051 Schneider Electric LC1D25B7 Leistungsschütz 3 Schließer 11 kW 1 St.

Beschreibung

TeSys D Schütz 3polig (3 Schließer) für Motorsteuerungsanwendungen bis 25 A/690 V AC-3/3e (11 kW bei 400 V). Es verfügt über eine 24-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung) und Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
